Q408022

Engenharia Mecânica Fundamentos e Análise da Cinemática de Escoamentos

Ano: 2008

Prova: FGV - SF - Analista Legislativo - Área Engenharia Mecânica - 2008

Atenção: analise o texto e a figura a seguir e responda às questões 55 e 56.

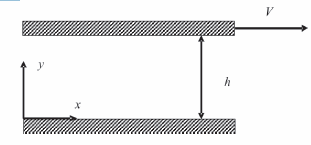

Considere duas placas planas, longas, entre as quais escoa um fluido incompressível, conforme representado na figura a seguir:

Imagem associada para resolução da questão

Admitindo um escoamento laminar, completamente desenvolvido, onde a placa superior possui uma velocidade nula (V = 0) e que o gradiente de pressão é negativo, o perfil de velocidade é:

linear.

parabólico, com velocidades no sentido positivo do eixo x.

parabólico, com velocidades no sentido negativo do eixo x.

cúbico.

exponencial.
