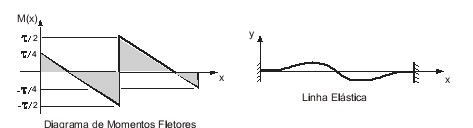

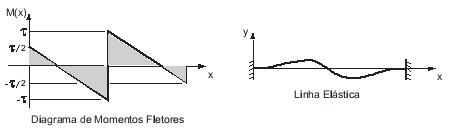

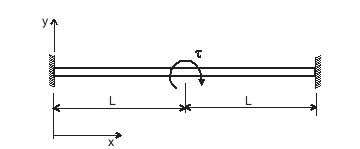

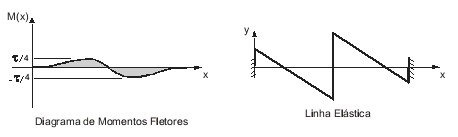

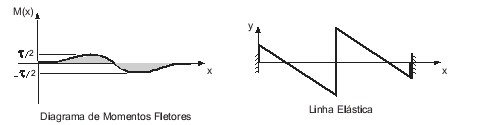

Assinale a opção que apresenta o diagrama de momentos fletores e a linha elástica referentes a uma viga engastada em ambas as extremidades e sujeita ao carregamento mostrado na figura acima.

A

B

C

D

E
