Imagem associada para resolução da questão

A obtenção do arco de raio de 84mm, em destaque na figura, no software do Autocad, é possível através do comando


A

Fillet − radius.


B

Circle − 2 points.


C

Arc − start, end, direction.


D

Arc − 3 points.


E

Circle − tan, tan, radius.

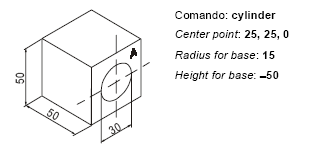

Observe a figura e a seqüência de comandos utilizados para a representação, em 3D, do furo centrado e passante no cubo.

Imagem associada para resolução da questão

Nessas condições, o sistema de coordenadas cúbicas UCS, opção 3 points, deverá ser posicionado na face A conforme a alternativa


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

Observe a seqüência indicada, no desenho abaixo.

Imagem associada para resolução da questão

Tendo sido o software autocad selecionado para a execução do desenho, os comandos utilizados para a obtenção dos círculos 2 - 3 e 4 - 5 foram, respectivamente,


A

Mirror e Array (P).


B

Offset e Mirror.


C

Copy e Arc.


D

Array (R) e Array (P).


E

Copy, Copy e Rotate.

As fases de obtenção de um sólido, utilizando o software do autocad, estão representadas em seqüência, nas figuras abaixo.

Imagem associada para resolução da questão

O comando utilizado pelo projetista na fase


A
I − Edit polyline.

B
II − Revolve.

C
II − Solids.

D
III − Extrude.

E
IV − Solids-cilinder; union.

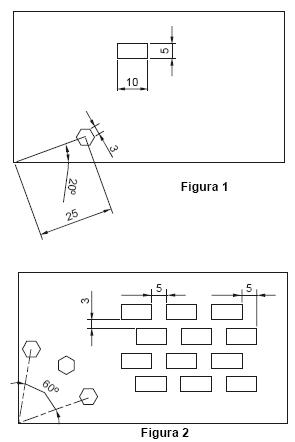

As figuras 1 e 2 correspondem, respectivamente, às fases inicial e final de um desenho em 2D utilizando o software do Auto CAD.

Imagem associada para resolução da questão

Os comandos dados, em seqüência pelo projetista, foram


A
Offset; Offset e Array (P).

B
Array (P); Copy e Mirror.

C
Copy; Copy e Move.

D
Array (P); Array (R) e Move.

E
Copy; Offset e Move.

A construção do arco RB do desenho é possível através do comando e opção dados, respectivamente, por

Imagem associada para resolução da questão


A

Circle, tan-tan-tan.


B

Circle, tan-tan-radius.


C

Circle, center-radius.


D

Arc, start-center-end.


E

Arc, 3 points.

Acerca dos comandos básicos do programa AutoCAD, é incorreto afirmar que


A

o ponto Imagem associada para resolução da questão em coordenadas polares deve ser especificado para o AutoCAD na forma 3<30,5.


B

o símbolo "@" antes das especificações das coordenadas de um ponto indica que este é relativo ao sistema de coordenadas UCS (User Coordinate System) e não ao sistema WCS (World Coordinate System).


C

com relação aos comandos de precisão do AutoCAD, a opção APPARENT INTERSECTION da ferramenta Object Snap auxilia na localização da interseção de dois elementos desenhados em planos diferentes.


D

ao contrário do sistema de coordenadas WCS (World Coordinate System), o sistema de coordenadas UCS (User Coordinate System) pode ser alterado livremente, conforme a conveniência do usuário.


E

uma vez construído um modelo sólido, informações intrínsecas a este modelo tais como volume, posição do centróide e momentos de inércia podem ser obtidas pelo comando MASSPROP.

Atualmente, o computador é uma ferramenta essencial na confecção dos trabalhos de engenharia. Um programa de larga utilização nesta área é o CAD, cujo significado é:


A

confecção automática de dados.


B

desenho auxiliado por computador.


C

desenhos de casa e automóveis.


D

automação de cópia de desenho.

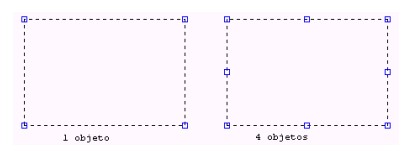

O programa computacional CAD possibilita separar um objeto de uma figura retangular em quatro objetos (lados) independentes, conforme figuras abaixo. O comando usado nessa operação é:

Imagem associada para resolução da questão


A

Trim


B

Explode


C

Divide


D

Desunir
