Gás ecológico é aquele que, entre outras características, tem como relevância principal não afetar a concentração de ozônio na alta atmosfera terrestre.
C
Certo
E
Errado

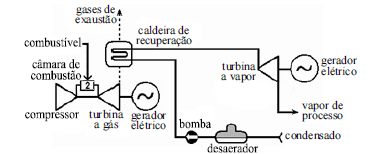

No processo de cogeração de energia, ocorre a produção conjunta de eletricidade e utilitário, vapor ou água quente. A planta de cogeração esquematizada na figura acima é um dos arranjos mais utilizados de cogeração em ciclo combinado. Nessa planta, estão combinados os ciclos
A
Brayton e Stirling, nessa ordem.
B
Brayton e Rankine, nessa ordem.
C
Otto e Ericsson, nessa ordem.
D
Rankine e Brayton, nessa ordem.
E
Stoddard e Rankine, nessa ordem.
Se o ar úmido no estado especificado na figura pelo ponto A for submetido a um processo de resfriamento evaporativo adiabático com uma efetividade de 80%,
A
a temperatura de bulbo úmido ao final do processo será igual a 22 ºC.
B
a temperatura de bulbo seco ao final do processo será de 20 ºC.
C
temperatura de bulbo seco ao final do processo será de 20 ºC.
D
temperatura de bulbo seco ao final do processo permanecerá constante.
E
o ar estará saturado ao final do processo.

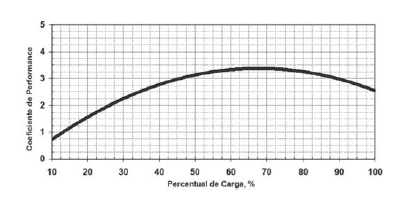

A figura acima mostra o desempenho divulgado por um fabricante para o COP do chiller em uso, em função do seu percentual de carga. Considerando essas informações, é correto afirmar que o COP do chiller em operação
A
é aproximadamente 66% menor que o divulgado pelo fabricante.
B
difere do COP divulgado pelo fabricante em menos de 5%, que é uma discrepância aceitável.
C
é aproximadamente 55% menor que o obtido com os dados registrados. Esses dados devem ser revistos, já que, certamente, existe um erro em um dos valores anotados pelo operador.
D
é 50% menor que o COP divulgado pelo fabricante.
E
é cerca de 50% maior que o COP divulgado pelo fabricante. Esses dados devem ser revistos já que, certamente, existe um erro em um dos valores anotados pelo operador.
Novos fluidos refrigerantes classificados como ecológicos, como o R-410A, são também classificados como gases do efeito estufa se lançados na atmosfera.
C
Certo
E
Errado
Em relação ao ciclo de Rankine ideal, verifica-se que o(a)
A
trabalho necessário para o acionamento da bomba, por
unidade de massa, pode ser avaliado pela área referente
ao processo em um diagrama entalpia-volume
específico.
B
ciclo é composto por dois processos isentrópicos e dois
processos isotérmicos.
C
rendimento térmico do ciclo diminui se o estado do fluido
de trabalho, na entrada da turbina, seja vapor superaquecido,
ao invés de vapor saturado.
D
área do polígino referente à representação do ciclo,
em um diagrama temperatura-entropia, é numericamente
igual à taxa de calor transferido à caldeira.
E
eficiência térmica do ciclo pode ser avaliada com o
conhecimento dos valores das variações de entalpia
específica no condensador e na caldeira.
A energia contida nos gases de descarga do motor deve ser aproveitada para gerar água quente se a instalação operar em regiões do país com clima frio, por exemplo.
C
Certo
E
Errado
Sobre os componentes básicos de um sistema de refrigeração,
afirma-se que
I – o fluido, ao passar pela válvula de expansão, perde
pressão até que a temperatura de vaporização se
torne inferior à temperatura do meio a refrigerar;
II – as unidades evaporadoras ditas self-contained são
dotadas de tubos com aletas e ventiladores;
III – os condensadores a água multitubulares (Shell and
Tubes) fechados são muito utilizados em instalações
de grande capacidade, como torres de resfriamento;
IV – compressores centrífugos e axiais são utilizados em
instalações de ar-condicionado de grande capacidade.
São corretas as afirmativas
A
I e II, apenas.
B
II e III, apenas.
C
III e IV, apenas.
D
I, II e IV, apenas.
E
I, II, III e IV.

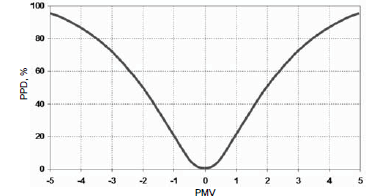

O conforto térmico mantido em um ambiente é comumente caracterizado com o auxílio dos índices PMV e PPD (o gráfico acima mostra a relação entre esses índices). Com relação a esse assunto e tendo como referência o gráfico apresentado, assinale a opção correta.
A
Os limites apresentados na abscissa que representa o PMV estão errados. O PMV varia entre os limites -3 e +3.
B
O gráfico mostrado na figura está incorreto, pois, para PMV = 0, tem-se que PPD = 5%.
C
O gráfico mostrado na figura está incorreto, pois, para PMV = 0, tem-se que PPD = 10%.
D
O valor de PMV independe da atividade exercida pelos ocupantes do ambiente climatizado, dependendo, apenas, das condições ambientes mantidas, como a temperatura e a umidade.
E
Em uma situação ideal de conforto térmico, que corresponde a uma sensação neutra (nem frio, nem calor), o PMV é igual a zero. Nesse caso, 100% dos ocupantes se sentirão termicamente confortáveis, ou seja, o percentual de insatisfeitos será nulo (PPD = 0).
Com relação ao impacto do Protocolo de Kyoto sobre as aplicações de ar-condicionado e refrigeração, assinale a opção correta.
A
Incentivou-se o uso de refrigerantes naturais, tais como o R717, o R744 e o R600a, entre outros, cujo impacto direto sobre o aquecimento global é nulo ou desprezível.
B
Proibiu-se apenas o uso dos CFCs, já que essa família de refrigerantes é responsável pelo buraco na camada de ozônio.
C
Incentivou-se a utilização do gás ecológico R410a, entre outros que atendem perfeitamente às exigências do referido protocolo.
D
Defendeu-se a ampliação do consumo do R134a no mercado mundial.
E
Restringiram-se apenas as emissões de dióxido de carbono para a atmosfera, limitando-se o uso de ar-condicionado e refrigeração aos modelos que usam chillers por absorção de queima direta.
Pela carta psicrométrica, sabe-se que, na saturação, a
temperatura de bulbo seco é
A
maior do que a temperatura de bulbo úmido.
B
menor do que a temperatura do ponto de orvalho.
C
igual à temperatura de bulbo úmido.
D
igual à temperatura do ponto de orvalho.
E
igual à média entre a temperatura de bulbo úmido e a
temperatura do ponto de orvalho.
Os ciclos termodinâmicos representam processos cujos estados inicial e final são iguais. Sobre os principais ciclos termodinâmicos, é CORRETO afirmar:
A
no ciclo de Camot, o sistema passa por uma compressão isentrópica, uma adição de calor isobárica, uma expansão isentrópica e uma rejeição de calor isotérmica.
B
no ciclo de Brayton, o sistema passa por uma compressão adiabática, uma adição de calor isotérmica, uma expansão adiabática e uma rejeição de calor isobárica.
C
no ciclo de Stirling, o sistema passa por uma compressão isotérmica, uma adição de calor isobárica, uma expansão isotérmica e uma rejeição de calor isovolumétrica.
D
no ciclo de Diesel, o sistema passa por uma compressão adiabática, uma adição de calor isobárica, uma expansão adiabática e uma rejeição de calor isovolumétrica.
E
no ciclo de Otto, o sistema passa por uma compressão adiabática, uma adição de calor isotérmica, uma expansão isobárica e uma rejeição de calor isotérmica.
Água também é empregada como fluido refrigerante de condensadores, podendo ter sua temperatura reduzida em torres de resfriamento de tiragem natural ou forçada.
C
Certo
E
Errado
A figura acima ilustra, de forma esquemática, um sistema de controle de volume de ar variável (VAV). Com referência a essa figura e a esse sistema, assinale a opção correta.
A
O número 4, na figura, corresponde ao sinal proveniente do termostato que se encontra no local climatizado, tipicamente um sinal analógico de 0 a 10 V proporcional à diferença entre o set-point e a temperatura do local.
B
Identifica-se na figura, pelo número 1, uma borboleta primária de controle de vazão que é acionada pelo atuador mostrado na figura pelo número 2, de acordo com o sinal analógico associado à umidade relativa no local climatizado que alimenta o dispositivo mostrado no ponto 4.
C
A borboleta secundária de controle da vazão, localizada na posição indicada pelo número 6, é acionada pelo atuador indicado pelo número 5 em função das posições da borboleta primária identificadas na figura pelos números 1 e 2.
D
O sinal de saída indicado na figura pelo número 3 é de natureza pneumática e propicia pressão modulante para o acionamento do atuador indicado na figura pelo número 5.
E
O atuador, identificado na figura pelo número 5, aciona a borboleta indicada na figura pelo número 6 de maneira inversamente proporcional à carga térmica no ambiente atendido, isto é, quanto menor a carga térmica mais aberta é posicionada a borboleta para garantir uma maior vazão (e vice-versa).
A substância de trabalho rejeita calor para o ambiente à temperatura T2, no condensador, porque sua pressão é alta.
C
Certo
E
Errado
Um bebedouro elétrico é um refrigerador de água no qual a
temperatura da água é controlada por um termostato,
acionado por um relé, o qual liga e desliga o motorcompressor.
C
Certo
E
Errado
No sistema do tipo VRF, ocorre uma expansão indireta que
produz água gelada em evaporadores (coolers) de chillers,
distribuindo-se essa água gelada aos diferentes pontos do
edifício onde climatizadores realizam a troca de calor com o ar
ambiente.
C
Certo
E
Errado
A melhoria do desempenho das máquinas térmicas é restringida pelos mecanismos práticos para reduzir as irreversibilidades internas e externas dos ciclos de geração de força.
C
Certo
E
Errado
Um ciclo frigorífico é caracterizado em princípios termodinâmicos como sendo
A
a realização de uma sequência de processos termodinâmicos.
B
o retorno do fluido refrigerante a um estado inicial.
C
a realização de uma sequência de fases do fluido refrigerante.
D
a realização de uma sequência de processos e fases do fluido refrigerante.
Em um sistema de refrigeração por compressão de vapor, os dispositivos de dosagem, atuando no controle de pressão, permitem a passagem de uma quantidade correta de refrigerante do condensador para o evaporador. Estes dispositivos são:
A
termostato e pressostato;
B
termostato e válvula de expansão termostática;
C
tubo capilar e pressostato;
D
válvula de expansão termostática e pressostato;
E
válvula de expansão termostática e tubo capilar.
