Questões de Concurso sobre Sistemas de Refrigeração (ciclo, componentes e psicrometria)

Um sistema é dito de expansão indireta, quando utiliza como fluido refrigerante do ar, o(a):

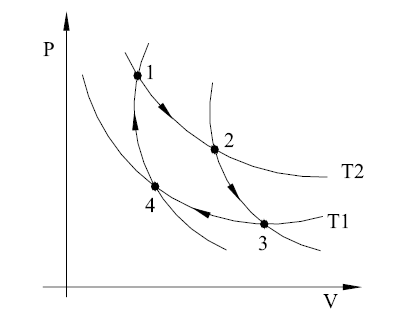

Observe o Ciclo de Carnot representado no diagrama (P,V): Pressão x Volume.

Se no trecho 2→3 desse ciclo, o sistema fornece 100J de trabalho ao meio externo, então, é CORRETO afirmar que, nesse trecho

A carta psicrométrica da figura abaixo mostra um processo de condicionamento de ar através da linha quebrada AB num sistema zona simples.

Uma das extremidades da linha representa as condições do ar exterior, enquanto que a outra representa as condições do ar do recinto condicionado. Nesse processo,

Uma máquina térmica que utiliza gás perfeito e funciona de acordo com o ciclo teórico de Carnot recebe, em 30 minutos, 1000 kJ de calor de uma fonte à temperatura de 600 ºC e descarrega na fonte fria à temperatura de 60 ºC. Sobre essa máquina, considere as afirmativas abaixo: [Utilize valores aproximados com duas casas decimais]

Num ciclo de Rankine a extração parcial intermediária de vapor da turbina para pré-aquecimento da água de alimentação da caldeira tem por finalidade principal:

Em um ciclo Brayton ideal (reversível), em que os processos de compressão e expansão ocorrem em estágio único, a diferença entre a temperatura de saída da turbina e a temperatura de entrada do compressor pode ser explicada pela inclinação das isobáricas em um diagrama temperatura-entropia.

Um ciclo combinado (Brayton e Rankine) é constituído dos seguintes equipamentos:

1 - compressor axial de ar;
2 - combustores acionados a gás natural;
3 - turbina a gás com gerador;
4 - caldeira de recuperação de calor de rejeito;
5 - turbina a vapor d'água;
6 - condensador a água;
7 - bombas;
8 - torre de arrefecimento.

Cinco fluidos circulam pelos equipamentos numerados acima: água interna ao ciclo de Rankine (AG), água de condensação (ACD), ar (AR), gás natural (GN) e produtos da combustão do gás natural (PC).
Abaixo, dois equipamentos são identificados pela sua numeração e são descritos os fluidos, entre os cinco, que percorrem cada um dos equipamentos.
A alternativa INCORRETA é:

Considere um ciclo de Carnot de geração de potência que, na sua interação calor com um reservatório de alta temperatura a 800 K, recebe 1000 J de energia por segundo. Esse ciclo, na sua interação calor com um reservatório de baixa temperatura, rejeita 300 J de energia por segundo. Em vista desses fatos, a temperatura do reservatório de baixa tem que ser:

A função do dispositivo de expansão é aumentar a pressão do refrigerante líquido que vem do condensador e controlar o fluxo de refrigerante que vai para o evaporador

Em relação às fontes de geração de energia elétrica e o seu aproveitamento dentro da realidade brasileira, analise as afirmativas a seguir:

I - A possível construção de Angra 3 (termonuclear) virá ajudar ao fornecimento de energia elétrica em horários de pico, pois uma das características do processo de geração termonuclear é a rapidez e facilidade de partidas e paradas.
II - As turbinas de combustão a gás natural, empregadas em ciclo simples padrão de ar Brayton, devem ser empregadas somente em períodos de muita demanda, pois a eficiência desse ciclo é relativamente baixa.
III - As usinas hidrelétricas de fio de água têm como problema a necessidade de formação de grandes reservatórios de água, que acarretam diversas dificuldades sociais e ecológicas.

É/São verdadeira(s) somente a(s) afirmativa(s):

Num ciclo de Rankine, a temperatura máxima atingida pelo vapor d'água é 327^oC e a temperatura mínima da água condensando é 27^oC. Nessas condições o máximo rendimento termodinâmico que poderia ser atingido pelo ciclo é:

Obs: Considere 0^oC = 273 K

Para certos valores de razão de pressão, o emprego de regenerador de calor (ciclo Brayton) pode implicar ganho nulo de eficiência.

As figuras acima mostram o ciclo de Rankine que é composto por quatro processos. Esse ciclo é referência para as instalações térmicas a vapor d'água. Acerca do ciclo de Rankine, assinale a opção incorreta.

O ciclo de Rankine para uma unidade motora simples a vapor é mostrado na figura abaixo, no diagrama temperatura-entropia.

As figuras acima mostram o ciclo de Rankine que é composto por quatro processos. Esse ciclo é referência para as instalações térmicas a vapor d’água. Acerca do ciclo de Rankine, assinale a opção incorreta.

Os dois principais ciclos de geração de potência são os ciclos Rankine e Brayton. Estes dois ciclos quando implementados na prática podem apresentar algumas diferenças de comportamento em relação ao previsto nos ciclos ideais. Baseado no comportamento real destes ciclos de potência considere as seguintes afirmativas:

1. Sempre que se promover o aumento de pressão na caldeira de um ciclo Rankine, o seu rendimento térmico será maior.

2. Sempre que se promover o aumento de pressão na câmara de combustão de um ciclo Brayton, o seu rendimento térmico será maior.

3. A diminuição da eficiência da bomba em um ciclo Rankine tem um impacto pequeno sobre o rendimento térmico do ciclo.

4. A diminuição da eficiência do compressor em um ciclo Brayton tem um impacto pequeno sobre o rendimento térmico do ciclo.

Assinale a alternativa correta:

Analise as seguintes afirmações e assinale a alternativa correta:

I - O ciclo de Carnot, operando entre dois reservatórios térmicos, é o que apresenta o maior rendimento térmico.

II- Podemos aumentar o rendimento de um ciclo de Rankine pela redução da pressão na seção de descarga da turbina, pelo aumento da pressão no fornecimento de calor e pelo superaquecimento do vapor.

III - Um ciclo reversível que possui temperatura de 250°C para a isotérmica ligada a um processo de expansão adiabática seguida de outra isotérmica à temperatura de 900°C ligada a um processo de compressão adiabática tem rendimento térmico de 72%.

IV- Em um ciclo ideal de Rankine com reaquecimento, a principal vantagem está diminuição do teor de umidade nos estágios de baixa pressão na turbina.

O diagrama abaixo representa um ciclo Rankine regenerativo, onde um aquecedor de mistura é utilizado para pré-aquecer a água que entra na caldeira.

A taxa de conversão de energia química em energia térmica, durante o processo de combustão, é comb E_comb . O rendimento térmico deste ciclo pode ser calculado como:

Sobre mecânica e refrigeração, analise as proposições abaixo:

I – De acordo com a ABNT (Associação Brasileira de Normas Técnicas) são tipos de classificação de bombas hidráulicas de fluxo: forma do rotor, número de entradas de fluxo, nível de vazão, número de rotores, posição do eixo do rotor, rotação específica e posição das pás do rotor.

II – Para bombas de fluxo e ventiladores de mesmo rendimento, a razão de potências do eixo é igual ao cubo da razão de rotações do eixo do rotor.

III – Nos sistemas de refrigeração, o refrigerante circula no evaporador, onde fornece calor para suas paredes no seu processo de vaporização.

IV – O COP (Coeficiente de Performance) constitui importante parâmetro das instalações frigoríficas e é definido pela razão entre a energia útil e a energia consumida.

Está (ão) correta (s) apenas:

Em geral, os processos de compressão e expansão de ciclos térmicos, são considerados teoricamente isentrópicos porque facilitam sobremaneira os cálculos e servem para comparar o ciclo em questão com o ciclo de Carnot.
