Ano: 2019
Banca: Serviço de Seleção do Pessoal da Marinha - SSPM
Prova: SSPM - Marinha - Corpo Auxiliar de Praças - Área: Técnico em Motores - 2019

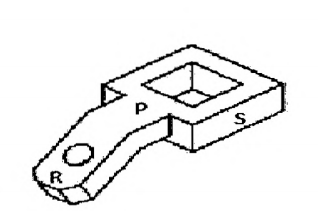

Observe a figura abaixo.


Imagem associada para resolução da questão


O desenho acima é a representação em vista isométrica, no primeiro diedro, de uma peça. Para representá-la corretamente no primeiro diedro, segundo as normas de desenho técnico, é preciso desenhar, pelo menos, as vistas

A

frontal e lateral direito.

B

frontal e lateral esquerda.

C

frontal, superior e vista auxiliar da face R.

D

frontal, lateral esquerda e superior.

E

frontal, lateral esquerda e vista auxiliar da face R.
