Para a seleção e dimensionamento de sistemas de transmissão por acoplamentos, é importa...

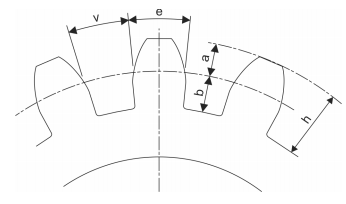

o valor do passo da engrenagem é obtido pela soma do valor de “v” com o valor de “e”.

a medida “v” corresponde à medida do arco limitada pelo dente, sobre a circunferência primitiva.

a medida “h” corresponde à altura da cabeça do dente da engrenagem.

o diâmetro primitivo é calculado subtraindo o valor do pé do dente, do valor do diâmetro externo da engrenagem.

não é possível obter o valor da espessura do dente pela vista mostrada (frontal), mas seria possível pela vista lateral
