A figura a seguir apresenta o esquema básico de um sistema de refrigeração por compress...

Ano: 2016
Banca: Fundação Getúlio Vargas - FGV
Prova: FGV - CODEBA - Analista Portuário - Área Engenheiro Mecânico - 2016

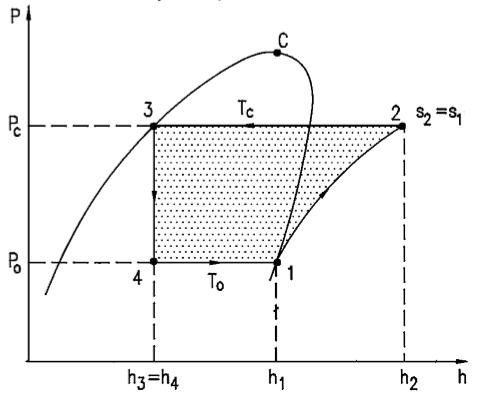

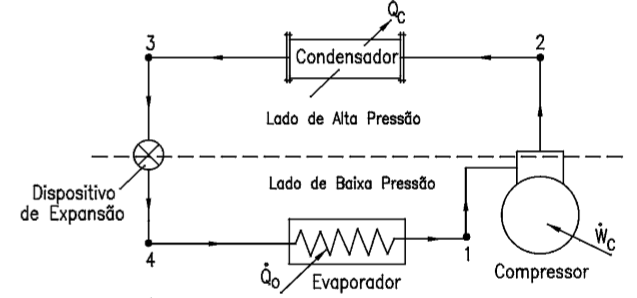

A figura a seguir apresenta o esquema básico de um sistema de refrigeração por compressão de vapor com seus principais componentes e o ciclo teórico construído sobre um diagrama de Mollier.

Sobre esse diagrama, analise as afirmativas a seguir:

I. O processo 1-2 é um processo isotérmico reversível.

II. O processo 2-3 é um processo de rejeição de calor do refrigerante para o meio de resfriamento à pressão constante.

III. O processo 3-4 é isentálpico e irreversível.

Assinale:

A

se somente a afirmativa I estiver correta.

B

se somente a afirmativa II estiver correta.

C

se somente a afirmativa III estiver correta.

D

se somente as afirmativas I e II estiverem corretas.

E

se somente as afirmativas II e III estiverem corretas.
