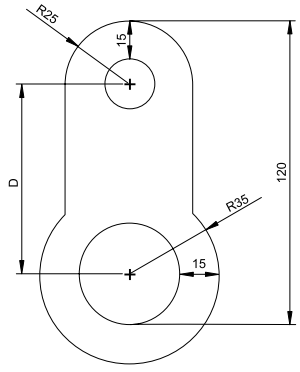

Observe o desenho técnico de uma peça mostrado na figura a seguir. As dimensões estão em milímetros.


Imagem associada para resolução da questão


A distância D entre os centros dos furos é:

A

105 mm.

B

75 mm.

C

95 mm.

D

80 mm.

E

85 mm.
