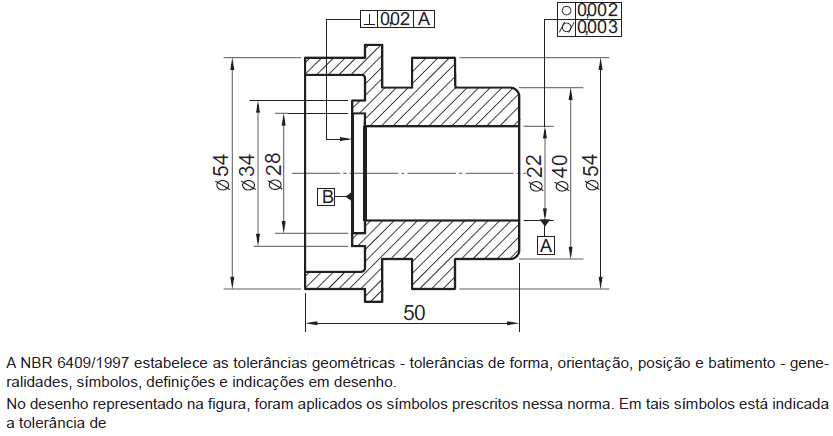

forma para a superfície “A”, o campo de tolerância de circularidade de 0,002 mm e de cilindricidade de 0,003 mm.
A superfície “B” deve manter 0,02 mm de perpendicularidade, em relação à superfície de referência “A”, como tolerância
de orientação.
B
forma para a superfície “A”, o campo de tolerância de concentricidade de 0,002 mm e de coaxialidade de 0,003 mm.
A superfície “B” deve manter 0,02 mm de retitude, em relação a superfície de referência “A”, como tolerância de posição.
C
posição para a superfície “A”, o campo de tolerância de concentricidade de 0,002 mm e de circularidade de 0,003 mm.
A superfície “B” deve manter 0,02 mm de inclinação, em relação à superfície de referência “A”, como tolerância de
orientação.
D
posição para a superfície “A”, o campo de tolerância de coaxialidade de 0,002 mm e de circularidade de 0,003 mm.
A superfície “B” deve manter 0,02 mm de perpendicularidade, em relação à superfície de referência “A”, como tolerância
de forma.
E
orientação para a superfície “A”, o campo de tolerância de coaxialidade de 0,002 mm e de concentricidade de 0,003 mm.
A superfície “B” deve manter 0,02 mm de perpendicularidade, em relação à superfície de referência “A”, como tolerância
de posição.
