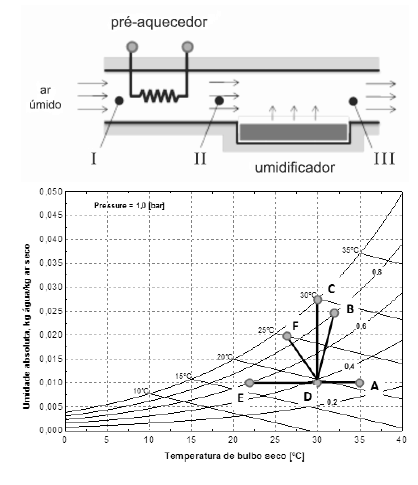

A figura acima ilustra o arranjo físico de uma unidade para tratamento do ar úmido em um sistema de climatização formado por um duto isolado no interior do qual se encontra um pré-aquecedor e um umidificador. O pré-aquecedor é composto por uma bateria de resistências elétricas, enquanto o umidificador consiste de uma bandeja com água aquecida a 50 oC. Também é apresentada uma carta psicrométrica que inclui a representação do processo. Considerando a situação apresentada, julgue os itens que se seguem. A figura acima ilustra o arranjo físico de uma unidade para tratamento do ar úmido em um sistema de climatização formado por um duto isolado no interior do qual se encontra um pré-aquecedor e um umidificador. O pré-aquecedor é composto por uma bateria de resistências elétricas, enquanto o umidificador consiste de uma bandeja com água aquecida a 50 oC. Também é apresentada uma carta psicrométrica que inclui a representação do processo. Considerando a situação apresentada, julgue os itens que se seguem. As mudanças de estado do ar úmido entre os pontos I, II e III indicados no arranjo físico podem ser representados na carta psicrométrica da seguinte forma: O processo E6A indica a mudança do estado I ao II no pré-aquecedor, e o processo A6D6F representa a mudança do estado II ao III devido ao umidificador. As mudanças de estado do ar úmido entre os pontos I, II e III indicados no arranjo físico podem ser representados na carta psicrométrica da seguinte forma: O processo E6A indica a mudança do estado I ao II no pré-aquecedor, e o processo A6D6F representa a mudança do estado II ao III devido ao umidificador.

As mudanças de estado do ar úmido entre os pontos I, II e...

Q691476

Engenharia Mecatrônica 1º Princípio da Termodinâmica para Sistemas e Volumes de Controle

Ano: 2013

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - SGP - Perito Criminal - Área Engenharia Mecânica - 2013

As mudanças de estado do ar úmido entre os pontos I, II e III indicados no arranjo físico podem ser representados na carta psicrométrica da seguinte forma: O processo E6A indica a mudança do estado I ao II no pré-aquecedor, e o processo A6D6F representa a mudança do estado II ao III devido ao umidificador.

Certo

Errado
