Ano: 2016
Banca: Diretoria de Ensino da Marinha - DIRENS Marinha
Prova: DIRENS - Marinha - Marinha - 2º Tenente - Ciências Náuticas - Área: Área de Máquinas - 2016

Observe a figura a seguir.

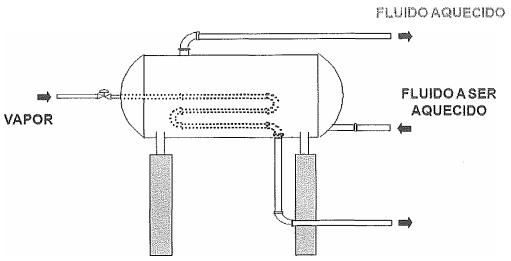

Imagem associada para resolução da questão

A figura acima representa uma linha de controle de uma caldeira de recuperação de um navio no qual encontra-se um elemento de controle (agente de controle) e uma variável a ser controlada. Baseado nessa planta, assinale a opção que apresenta, respectivamente, esses itens.

A

Vapor e fluido a ser aquecido.

B

Fluido aquecido e fluido a ser aquecido.

C

Vapor e temperatura.

D

Temperatura e fluido a ser aquecido.

E

Temperatura e fluido aquecido.
