Q2419399

Ano: 2018

Prova: CESGRANRIO - TRANSPETRO - Engenheiro Júnior - Área Naval - 2018

Uma barra prismática de aço, com seção transversal quadrada de 6 cm de lado e comprimento L=180cm, é articulada em ambas as extremidades e está submetida a uma carga axial de compressão de cima para baixo.

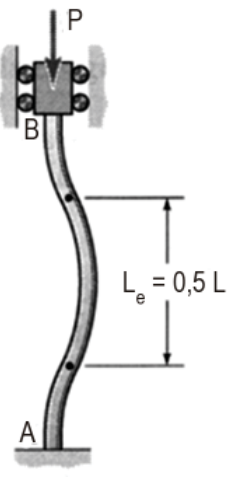

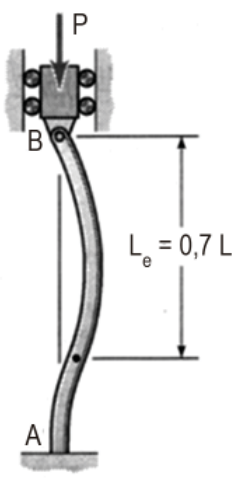

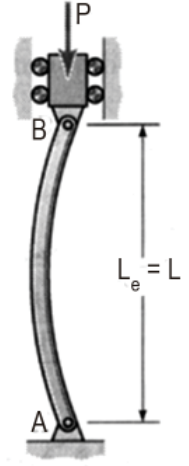

(a) Coluna com extremidades fixas por pinos, K = 1	(b) Coluna com extremidades rígida (fixa) e fixa por pino, K = 0,7	(c) Coluna com extremidades fixas (engastada), K = 0,5

Dado

$P_{C R I T} = n^{2} x [\frac{π ^{2} E I}{( L _{e} ) ^{2}}], n = 1, 2, 3 . . .$

Sendo de 230 MPa o limite de proporcionalidade do aço, e o seu módulo de elasticidade E=210GPa, qual a carga crítica de flambagem admissível, em kN, para um fator de segurança 2,0?

Considere que a estrutura não escoa antes de flambar no 1° modo de flambagem.

20 $π$ ²

25 $π$ ²

30 $π$ ²

35 $π$ ²

40 $π$ ²
