Questão Q2482621 - Engenharia Química

Question

A corrente de uma mistura binária (A = Benzeno e B = Tolueno) é alimentada a uma vazão molar de 500 kmol/h, contendo 72% molar de A e 28% molar de B, em uma torre de esgotamento a 101,3 kPa. O produto de fundo apresenta uma vazão molar de 100 kmol/h contendo somente 10% molar de A e o restante de B. Utilizando o método gráfico de McCabe-Thiele, a partir do diagrama de equilíbrio dado na Figura, calcule a vazão de vapor de topo, a sua composição e o número de estágios teóricos.

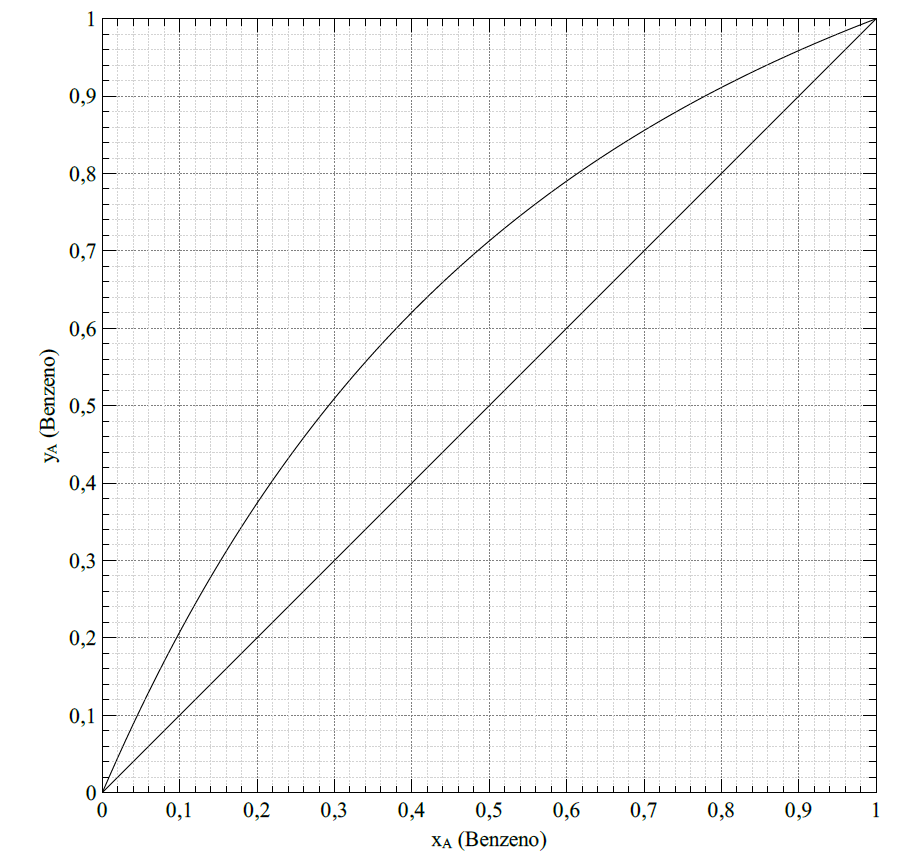

Imagem associada para resolução da questão

Gran Questões · Accepted Answer

VD = 400 kmol/h; YD = 0.862 e aproximadamente 7 estágios (6 estágios + 1 refervedor).

Gran Questões · Answer

VD = 350 kmol/h; YD = 0.962 e aproximadamente 10 estágios (9 estágios + 1 refervedor).

Gran Questões · Answer

VD = 450 kmol/h; YD = 0.762 e aproximadamente 12 estágios (11 estágios + 1 refervedor).

Gran Questões · Answer

VD = 250 kmol/h; YD = 0.962 e aproximadamente 6 estágios (5 estágios + 1 refervedor).

Gran Questões · Answer

VD = 550 kmol/h; YD = 0.99 e aproximadamente 14 estágios (13 estágios + 1 refervedor).
