Q1235082

Física Circuitos Elétricos e Leis de Kirchhoff

Ano: 2018

Banca: Diretoria de Ensino da Marinha - DIRENS Marinha

Prova: DIRENS - Marinha - Marinha - Aprendiz de Marinheiro - 2018

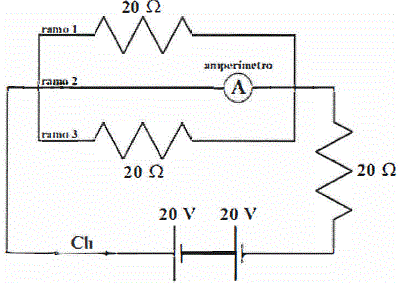

Um marinheiro formado na Escola de Aprendizes de Marinheiros do Espírito Santo (EAMES), especialista em eletrônica e embarcado no Navio Escola Brasil, recebe a missão de consertar um circuito elétrico composto por dois geradores elétricos ideais, três resistores elétricos ôhmicos, uma chave (Ch) abre/fecha e fios que ligam os elementos do circuito conforme figura a seguir.

Imagem associada para resolução da questão

Considerando o circuito na situação em que aparece na figura acima, marque a opção que fornece o valor correto para a resistência equivalente (R_eq) de todo o circuito elétrico e também para a indicação do amperímetro ideal no ramo 2 da parte do circuito que está em paralelo. Desconsidere para os cálculos qualquer resistência elétrica nos fios condutores que ligam os elementos do circuito.

60 Ω e 40 v

20 Ω e 40 v

20 Ω e 0,5 A

20 Ω e 2 A

40 Ω e 1 A
