Questões de Concurso sobre Eletromagnetismo

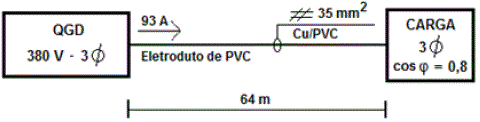

Uma carga trifásica é alimentada por um circuito trifásico proveniente de um quadro geral de distribuição (QGD) conforme a figura a seguir.

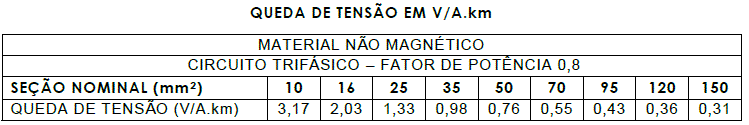

Considere a tabela (queda de tensão em V/A.km) abaixo.

De acordo com a figura, com os dados apresentados e com base na tabela, a queda de tensão no circuito em volt, a queda de tensão percentual no circuito e a tensão na carga são, respectivamente,

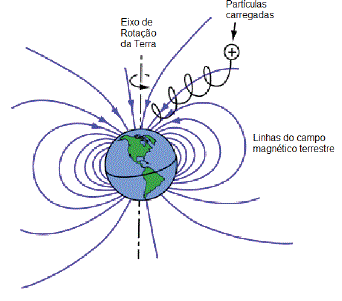

A figura abaixo representa o campo magnético terrestre desviando partículas positivas que provêm do Sol, devido à explosão na região de sua coroa. Esse fato gera o fenômeno conhecido como Aurora Boreal.

Sabendo-se que o campo magnético terrestre tem intensidade de 25μT, e a partícula que está sendo desviada é um próton com carga de 1,6x10^-19 C e massa de 1,67x10^-27 kg, chegando ao campo com uma velocidade de 1x10⁶ m/s, e com um ângulo de 30º, com relação ao campo magnético, qual o raio da espiral que a partícula faz até os polos? Considere que a força magnética é a resultante centrípeta. Dados: sen 30º = 0,5 e cos 30º = 0,87

No Ensino Fundamental, ao se trabalhar a temática “magnetismo” espera-se que os alunos construam um conjunto de saberes e conhecimentos relacionados às Ciências Naturais, que lhes permitam ser capazes de:
