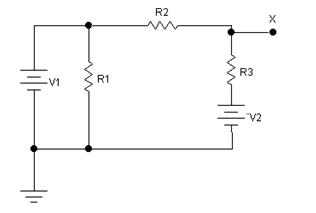

No circuito deste item V1 = 12 Volts e V2 = 6 Volts, as resistências R1= R2 = R3 = 2 MImagem associada para resolução da questão. Um voltímetro analógico, que apresenta uma resistência interna de 1 MImagem associada para resolução da questão é usado para medir a tensão entre os pontos "X" e o ponto de aterramento do circuito. A tensão entre o ponto "X" e o ponto de aterramento será de

Imagem associada para resolução da questão


A

9 Volts;


B

8 Volts;


C

6 Volts;


D

4,5 Volts;


E

3,5 Volts.

No circuito abaixo a tensão Vi (t) é a rede elétrica de 120 Volts/60 Hz. A queda de tensão no diodo é desprezível, podendo o diodo ser considerado ideal. A resistência R = 1 kImagem associada para resolução da questão e o capacitor C = 1000 Imagem associada para resolução da questãoF. A tensão mais aproximada que poderemos ter entre o ponto Vo e o ponto de aterramento é de:

Imagem associada para resolução da questão


A

+ 127 Volts;


B

– 127 Volts;


C

– 168 Volts;


D

+ 168 Volts;


E

+ 63,5 Volts

Suponha que um capacitor de 150 µF usado em uma câmara fotográfica foi carregado a 200 V. Caso toda a energia armazenada seja usada para acender a lâmpada do flash em 1/1.000 de segundo, a potência fornecida ao circuito será igual a 6.000 W.


C
Certo

E
Errado

A força entre os dois fios é atrativa com módulo independente das distâncias entre eles.


C
Certo

E
Errado

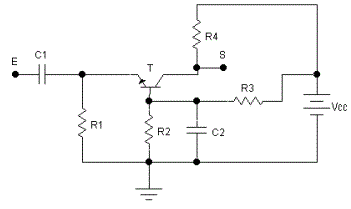

No circuito amplificador abaixo o transistor é de silício e apresenta os parâmetros híbridos h fe = 100, h ie = 1000 Ω, h re = 0 e h oe = 0 Mhos. O amplificador opera em região linear e os capacitores apresentam reatâncias desprezíveis na freqüência de operação.

Imagem associada para resolução da questão

Se R1 = 1000 gfhgfg, R2 = 10 kΩ, R3 = 22 kΩ, R4 = 1 kΩ e Vcc = 15 Volts, o valor mais próximo para a impedância de entrada para pequenos sinais do circuito será de:


A

10 Imagem associada para resolução da questão;


B

100 Imagem associada para resolução da questão;


C

200 Imagem associada para resolução da questão;


D

500 Imagem associada para resolução da questão;


E

1000 Imagem associada para resolução da questão.
