Questões de Concurso sobre Escalas

A escala cartográfica mostra quantas vezes os elementos da realidade foram reduzidos para serem representados no mapa. Além disso, ela também indica a proporção entre as distâncias no mapa e as distâncias na realidade. Na escala numérica, tem-se uma proporção matemática, segundo a qual uma unidade de medida no mapa equivale:

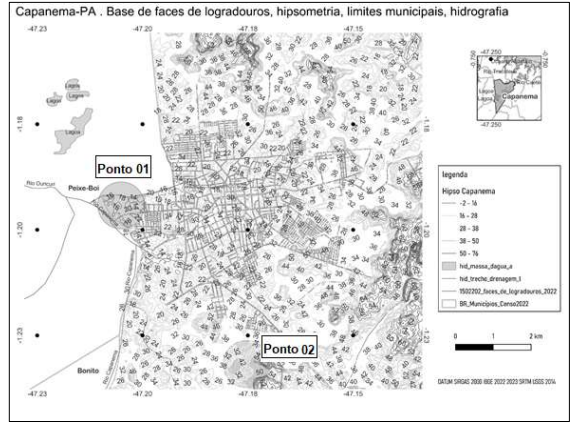

No mapa a seguir considere as áreas circulares indicadas nas caixas de texto como ponto 01 e ponto 02, bem como suas localizações e cotas altimétricas de terreno respectivas. O ponto 01 tem cotas altimétricas entre 14 e 20 m. O ponto 02 tem cotas entre 32 e 54 m. Pensando no levantamento da área urbana de Capanema-PA e estritamente em seu relevo conforme as informações disponíveis no mapa, as melhores localizações para uma elevatória de Estação de Tratamento de Água (ETA) e para uma Estação de Tratamento de Esgoto (ETE), respectivamente, encontram-se

Medindo-se uma distância em uma carta topográfica, acharam-se 22 cm. Sendo a escala do mapa 1:50.000, a distância no terreno será:

(FITZ, P.R. Cartografia Básica, 2008, p. 23. Adaptado)

Sobre a escala cartográfica, analise as assertivas abaixo e assinale a alternativa correta.

I. A proporção entre a imagem do mapa e o mundo real é a escala do mapa.

II. A escala 1:1 é utilizada com frequência, pois é a escala mais adequada para mapas locais.

III. A escala gráfica não tem vantagens, pois se o mapa for ampliado ou reduzido, esse tipo de escala não sofre alterações.

A escala é uma ferramenta essencial na cartografia, pois permite aos cartógrafos reduzir as proporções dos acidentes geográficos para representá-los em um espaço limitado, garantindo que os detalhes sejam perceptíveis e proporcionais à realidade. Essa relação entre a medida no desenho e a medida no terreno possibilita a criação de mapas precisos e úteis para diversas aplicações, desde a navegação até o planejamento urbano.

Em um trabalho de levantamento cadastral, deseja-se realizar o mapeamento de uma área com a precisão gráfica de 0,1 mm, cujo detalhamento exige a distinção de feições de mais de 2,5 m de extensão. Nesse caso, deverá ser utilizada a escala de

Sobre escala cartográfica, marque V para as afirmativas verdadeiras e F para as falsas.

( ) É a razão entre as dimensões da superfície real e a sua representação no plano.

( ) Indica o quanto uma área foi reduzida para que pudesse ser representada graficamente na superfície plana.

( ) A escala cartográfica é um elemento obrigatório dos mapas independentemente do tipo de mapa a que nos referimos.

( ) A numérica indica por meio de uma reta graduada em centímetros a relação entre as distâncias reais e as distâncias no mapa em metros, quilômetros, centímetros.

( ) A gráfica indica a proporção entre as medidas no mapa e as medidas na superfície real e as dimensões reais são sempre expressas em centímetros.

Assinale a sequência correta.

Assinale corretamente o conceito de escala cartográfica.

Uma planta apresenta as seguintes dimensões de um talhão de vegetação nativa: 175 mm × 250 mm. Sabendo que a escala da planta é 1:500, qual é a área desse talhão em hectares?

Em uma planta em escala 1:2000, dois pontos, A e B, estão afastados de 50,5cm. Qual a distância real entre eles?

Conforme a imagem a seguir, e segundo o IBGE, a população registrada pelo censo de 2022 na cidade de Curvelo-MG foi de 80.352 habitantes, para uma área de 3.296,200 km².

IBGE (2023).

Considere uma área aproximada do município de Curvelo igual a 3.600 km² (um pouco maior que a real), em uma representação gráfica com área igual a 144 cm², a ser impressa num formato A4.

A escala dessa representação é

No desenho topográfico, a escala 1:1.000 significa que 1 unidade no desenho equivale a 1.000 unidades na realidade.

A escala cartográfica é a relação matemática que expressa a proporção entre as dimensões do objeto ou área no mundo real e as do seu respectivo desenho ou representação em um mapa. Ela fornece a medida quantitativa que permite interpretar as distâncias reais no terreno a partir das distâncias representadas no mapa. A escala pode ser expressa de diversas formas, como frações, razões ou proporções. Este é um dos elementos fundamentais de um mapa, junto com a legenda, orientação e fonte de informações. Cada tipo de observação requer uma escala apropriada. Nesse sentido, assinale, a seguir, uma escala adequada para um mapa com proporção mundial de representação.

A escala cartográfica é uma representação da relação entre a distância no mapa e a distância real no terreno. A respeito da escala cartográfica e geográfica, além do cálculo de escalas, assinale a alternativa correta:

Se a distância entre duas cidades é de 700 km, então sua distância representativa, em um mapa na escala de 1:28.000.000, é de 2,5 cm.

A Mira falante é uma ferramenta usada em levantamentos topográficos, consiste em uma régua graduada, com as divisões pintadas em preto e vermelho. Na imagem abaixo, têm-se uma visada onde é possível fazer a leitura do fio inferior, médio e superior. A medida da leitura do fio médio em mm é aproximadamente:

Com base no gráfico boxplot precedente, que ilustra as notas obtidas por um grupo de estudantes de determinada escola, assinale a opção correta.

Em uma carta de escala 1:2500, dois pontos, C e D, estão afastados de 6,5 cm. Qual a distância real entre eles?

Em um mapa, 1,5 cm representa 7,5 km. Sabendo que nesse mapa o ponto A está distante em linha reta 20 km do ponto B, qual é a escala do mapa e qual é a distância no mapa entre os pontos A e B?

A maioria das cartas de grande e média escalas, no Brasil, são construídas com coordenadas plano-retangulares, além do sistema de coordenadas representadas por latitude e longitude. Estas coordenadas formam um quadriculado e o intervalo entre as linhas é conhecido como equidistância do quadriculado e será maior ou menor de acordo com a escala da carta. O sistema de medida usado é o linear em metros, cujos valores são sempre números inteiros, sendo registrados nas margens da carta. Nesse sistema de coordenadas, o planeta Terra é dividido em 60 fusos de 6º de longitude cada um.

(Roberto Rosa, Introdução ao Geoprocessamento, 2013. Adaptado)

O texto descreve as características do sistema de coordenadas:
