Questões de Concurso sobre Topografia

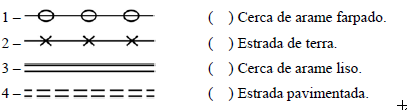

Faça a correlação e assinale a alternativa com a sequência correta.

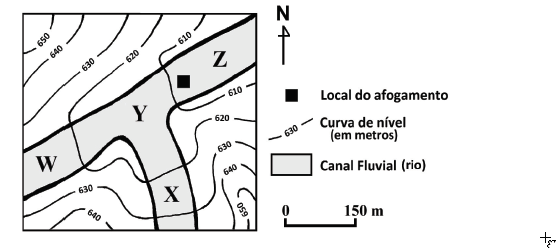

Considere que foi solicitado ao Corpo de Bombeiros Militar a busca de um jovem desaparecido após afogamento em um rio. Analise esta carta topográfica de trecho do rio onde ocorreu o referido afogamento.

O Corpo de Bombeiros Militar iniciou a busca pelo jovem desaparecido a partir do local do afogamento, estendendo-a à jusante, em direção ao ponto

De acordo com a figura abaixo, assinale a alternativa correspondente ao valor do ângulo Nadiral desta visada.

Um topógrafo realizou um levantamento cuja poligonal obtida teve como soma de seus ângulos internos o valor de 3240 graus. Quantos lados possui essa poligonal?

Avalie as características das curvas de nível apresentadas abaixo.

1 – As linhas de curva de nível são uniformemente espaçadas quando a superfície do terreno é uniformemente inclinada.

2 – Para inclinação íngreme, as curvas ficarão próximas umas das outras, enquanto para áreas relativamente planas, elas serão bastante espaçadas.

3 – As curvas de nível conectam pontos de cotas iguais, portanto não podem se cruzar, exceto em cavernas ou situações similares.

4 – As linhas de curvas de nível são interrompidas nas bordas dos prédios.

Quantas afirmações estão corretas?

O detalhe extraído de uma planta topográfica de curvas de níveis, cuja equidistância vertical é de 10 metros, apresenta uma feição topográfica do tipo vale ou ravina, identificada por uma linha composta de traços cheios e pontilhados, a qual é cruzada por curvas de níveis em formato de bico alongado. Na parte inferior da planta, vê-se uma curva de nível mestra, mais grossa e numerada com o valor 1 050 metros.

Com base nos princípios da representação do relevo por meio de curvas de níveis, o valor, em metros, da outra curva de nível mestra mais grossa sem numeração, que aparece na parte superior da planta, é de

O quadro mostra os pares de leituras conjugadas obtidas para os pontos A e B.

Pode-se concluir que o ângulo horizontal entre os pontos A e B mede

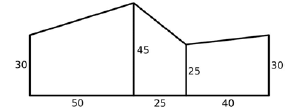

Utilizando o método de coordenada para áreas regulares, determine a área de traçado irregular mostrada na figura, em seguida, assinale a alternativa correta.

Complete as lacunas no texto abaixo e assinale a opção correta.

Uma curva é, inicialmente, definida com duas linhas retas ou tangentes. Essas linhas se estendem até que se interceptem no ponto de _______________. A primeira tangente encontrada é chamada de _______________, e a segunda é chamada de _______________.

Se várias linhas de nivelamento forem realizadas em diferentes percursos de um ponto inicial comum para um ponto final comum onde se deseja estabelecer uma referência de nível, é correto afirmar que

A área de tratamento digital de imagens encontra-se em franco desenvolvimento. Com isso, sabe-se que a cada dia aparecem novas metodologias destinadas a auxiliar o tratamento e a interpretação de dados do Sensoriamento Remoto. Algumas destas técnicas foram consagradas pelo uso, sendo implementadas em caráter operacional, objetivando aumentar o contraste e a nitidez de uma imagem com a finalidade de facilitar a interpretação. Cada elemento na imagem digital possui um número (count) em que pode ser atribuída uma tonalidade de cinza ou uma cor correspondente às radiâncias medidas. Neste contexto, o elemento caracterizado

Complete as lacunas do texto abaixo e assinale a alternativa com a sequência correta.

A curva _______ consiste em um simples arco. A curva _______ em dois ou mais arcos com raios diferentes. A curva _______ compõe-se de dois arcos com curvatura em direções diferentes. A _______ tem um raio variável, de forma que ela começa muito achatada e aumenta sua curvatura à medida que progride para a curva.

Sobre o material usado para auxiliar no levantamento topográfico, relacione as colunas e assinale a alternativa com a sequência correta.

1 – Estaca

2 – Piquete

3 – Gabarito ou bancada de obra

( ) É usualmente considerada como uma peça de madeira de mais ou menos 3x6x45cm (ou mais comprida) afiada em uma das pontas para facilitar seu cravamento no terreno.

( ) É uma peça de madeira de 5x5cm de comprimento variável, fixada no solo até que se nivele com o terreno, sobre o qual tem uma tacha cravada para marcar a posição precisa de um ponto.

( ) São armações de madeira que têm pregos cravados em seus topos (ou têm entalhes cortados neles), nos quais fios ou arames são esticados para definir as posições dos contornos de um prédio e talvez o lado externo das paredes de fundações.

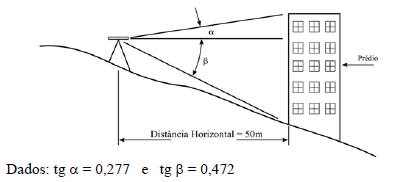

Considere os dados da figura e calcule a altura do prédio. Em seguida assinale a alternativa correta.

Em relação à prática instrumental de nível, marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) Os níveis digitais são mais adequando quando os desníveis em campo são mais acentuados.

( ) Os níveis digitais minimizam erros grosseiros para as leituras de mira.

( ) Os níveis digitais são mais simples para se medir a altura do instrumento em relação ao solo.

( ) Os níveis digitais possuem interface com programas de automação topográfica.

( ) Os níveis óticos são mais simples nas medições de ângulos quando comparados aos níveis digitais.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

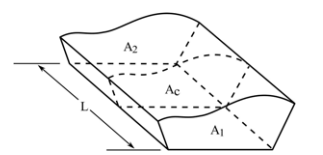

Calcule o volume da superfície da figura através da fórmula prismoidal.

Dados: A1 = 10 m² , A2 = 20 m² , Ac = 15m² e L = 60m

Assinale a alternativa correta.
