Questões de Concurso sobre Topografia

Relacione as colunas de acordo com as definições topográficas baseadas na NBR 13133/1994, e assinale a alternativa com a sequência correta.

Marque V para verdadeiro ou F para falso para o que se afirma sobre nivelamento geométrico. Em seguida, assinale a alternativa correta.

( ) O nível pode ser levado para outras áreas através de pontos temporários que são chamados pontos de visada (PV).

( ) Um ponto de mudança (PM) é um ponto temporário cuja cota não precisa ser determinada durante o processo de nivelamento.

( ) Uma visada de ré (VR) é uma visada para uma mira instalada sobre um ponto de cota conhecida (RN) para determinar a altura do instrumento.

( ) Uma visada de vante (VV) é uma visada para determinar a cota de qualquer ponto.

Assinale a alternativa que indica qual é o equipamento responsável por garantir que o sinal enviado pela estação total seja refletido seguindo o mesmo percurso.

Sobre os métodos para obtenção de dados topográficos, correlacione os itens e assinale a alternativa com a sequência correta.

1 – Métodos Obsoletos

2 – Métodos Modernos

( ) Taqueômetro estadimétrico

( ) Fotogrametria

( ) Prancheta de alidade

( ) GPS

( ) Estação total

A partir do ponto topográfico P, cuja posição planimétrica é conhecida e dada pelas suas coordenadas planas retangulares (XP e YP), um topógrafo deseja calcular a posição planimétrica do ponto Q, ou seja, suas coordenadas (XQ e YQ). Para resolver essa questão, ele mediu a distância plana entre os dois pontos P e Q; porém, logo concluiu que outra medição (informação) seria indispensável para completar o cálculo.

De acordo com as formulações topográficas, pertinentes ao cálculo de posições planimétricas, a medição que falta é o(a)

Topografia é a base de qualquer projeto e qualquer obra realizada por engenheiros ou arquitetos. Considerando as contribuições da topografia na engenharia sanitária e urbanismo, analise os itens listados a seguir:

I. levantamentos para execução de redes de água e esgotos;

II. drenagem e retificações de cursos d’água;

III. levantamento de uma área para urbanização;

IV. instalações dos equipamentos das casas de força;

V. controle de execução e medições para escavações de túneis.

Corresponde a contribuições da topografia na engenharia sanitária e urbanismo somente o que consta em

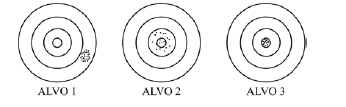

Considere que uma pessoa está praticando tiro ao alvo com sua arma e, após atingir três alvos distintos, obtém os resultados representados na figura abaixo.

Assinale a alalternativa correta.

Para que uma planta topográfica seja representada na escala 1:5000, com quadrículas de 10 x 10 cm, os valores das coordenadas devem ter variação de

Considere componentes como antena, amplificador, filtro de frequência, processador de sinal e controlador. A qual equipamento utilizado na topografia os itens citados pertencem?

Nos Sistemas de Informação Geográfica – SIG, geralmente as cartas são classificadas em dois tipos, sendo eles:

Assinale a alternativa que completa a afirmação abaixo.

Levantamento ____________ se refere ao levantamento relativo em que um receptor GPS está localizado em uma estação base enquanto outro receptor é levado para outros pontos.

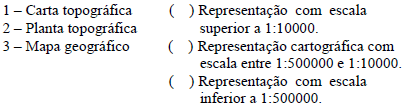

Relacione as colunas a seguir e assinale a alternativa que apresenta a sequência correta.

Se, em uma determinada visada, temos um ângulo zenintal de 60º, qual o ângulo vertical?

Complete as lacunas das afirmativas abaixo e assinale a alternativa correta.

O erro relativo de fechamento _______________, após a compensação angular, não define a exatidão da poligonal, sendo necessário apenas para o julgamento das operações de campo, controlando a precisão interna da poligonal, como um indicador da divergência linear relativa no sistema de coordenadas cartesianas, x e y.

Somente o erro médio __________ de posição dos pontos determinados pela poligonal é que define a sua exatidão.

Marque a alternativa com o perfil correspondente à curva de nível apresentada abaixo.

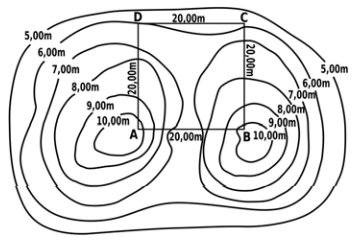

De acordo com o desenho das curvas de nível abaixo, marque a alternativa que indica a diferença de nível mais aproximada entre os pontos A e B.

Ao conjunto de métodos abrangidos pela planimetria e pela altimetria dá-se o nome de:
