Questões de Concurso sobre NBR 10844

Relacione a Coluna 1 à Coluna 2, associando os termos empregados no projeto das instalações prediais de águas pluviais às suas respectivas definições, conforme a ABNT NBR 10844:1999.

Coluna 1

1. Perímetro molhado.

2. Intensidade pluviométrica.

3. Altura pluviométrica.

4. Seção molhada.

5. Área de contribuição.

Coluna 2

( ) Soma das áreas das superfícies que, interceptando chuva, conduzem as águas para determinado ponto da instalação.

( ) Linha que limita a seção molhada junto às paredes e ao fundo do condutor ou calha.

( ) Quociente entre a altura pluviométrica precipitada num intervalo de tempo e este intervalo.

( ) Volume de água precipitada por unidade de área horizontal.

( ) Área útil de escoamento em uma seção transversal de um condutor ou calha.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

A NBR 10844 fixa as exigências e os critérios necessários aos projetos das instalações de drenagem de águas pluviais, com a finalidade de garantir níveis aceitáveis de funcionabilidade, segurança, higiene, conforto, durabilidade e economia. Acerca do projeto de instalações prediais de águas pluviais, é correto afirmar que:

Em relação ao dimensionamento de instalações prediais de águas pluviais, e com base na ABNT NBR 10844/1989, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

( ) Sempre que possível, os condutores horizontais devem ser projetados com declividade uniforme mínima de 1%.

( ) A inclinação das calhas de beiral e platibanda deve ser uniforme e com valor máximo de 0,5%.

( ) Sempre que possível, os condutores verticais devem ser projetados em uma única prumada. Havendo a necessidade de desvio, devem ser usadas curvas de 90° de raio longo ou curvas de 45º.

( ) O dimensionamento das calhas de beiral ou platibanda em situações em que a saída não estiver colocada em uma das extremidades, a vazão de projeto será aquela correspondente à maior das áreas de contribuição.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Segundo a NBR 10844 (1989) – Instalações prediais de águas pluviais, a ocorrência de grandes precipitações nos tempos atuais cada vez mais tem causado transbordamento de calhas, de condutores verticais ou de infiltração dentro de construções. Analise as assertivas que seguem e tratam do projeto de recolhimento de águas pluviais:

I. Necessariamente deve ser considerado algum ângulo de incidência da chuva causado pela influência do vento para efeito do cálculo da quantidade de água a ser drenada por um telhado inclinado.

II. Independentemente da área do telhado, não se pode considerar a intensidade da chuva como sendo menor do que 150 mm/h.

III. O fato de haver mudança de direção em uma calha de beiral não altera seu dimensionamento.

Quais estão corretas?

O aproveitamento de águas de chuva para fins não potáveis é uma das formas de reúso da água mais utilizada em edificações. Um engenheiro desenvolveu um projeto de uso da água de chuva captada em um telhado com declividade única na direção de uma única calha de coleta. A precipitação crítica de projeto foi de 200 mm/h, e a vazão de dimensionamento da calha, em L/s, obtida segundo a NBR 10.844/1989, foi de 55 L/s.

Qual foi a área de telhado, em m², considerada nos cálculos?

Conforme a NBR 10844/1989 (Instalações prediais de águas pluviais), a seguinte definição “número médio de anos em que, para a mesma duração de precipitação, uma determinada intensidade pluviométrica é igualada ou ultrapassada apenas uma vez” corresponde a qual alternativa?

Para se determinar a intensidade pluviométrica para fins de projeto de instalações prediais de águas pluviais, deve ser fixada a duração da precipitação e do período de retorno adequado, com base em dados pluviométricos locais. De acordo com a NBR 10844, qual o período de retorno para o dimensionamento de projeto para captação e transporte de águas pluviais de coberturas e/ou terraço?

Em edifícios residenciais, deve ser previsto projeto de instalações de drenagem de águas pluviais, visando garantir níveis aceitáveis de funcionalidade, segurança, higiene, conforto, durabilidade e economia. A NBR 10844/1989 fixa exigências e critérios necessários aos projetos e:

I. É aplicada a drenagem de águas pluviais em coberturas de um edifício e demais áreas associadas ao edifício, tais como terraços, pátios, quintais e similares;

II. Exige que, em qualquer ponto da rede predial, a pressão não deve ser inferior a 5 kPa;

III. Exige que seja recolhida e conduzida a vazão de projeto até os locais permitidos pelos dispositivos legais.

Estão corretas as afirmações:

Conforme a NBR 10.844 (Instalações prediais de águas pluviais), existe um intervalo de tempo decorrido entre o início da chuva e o momento em que toda a área de contribuição passa a contribuir para determinada seção transversal de um condutor ou calha. Este intervalo denomina-se tempo de:

O projeto e a construção do sistema de águas pluviais devem atender à NBR 10844/89 – Instalações Prediais de Águas Pluviais. Para os efeitos desta norma, aplica-se a seguinte terminologia:

Conforme a NBR 10.844 (Instalações prediais de águas pluviais), as coberturas horizontais de laje, para a garantia do escoamento das águas pluviais, até os pontos de drenagem previstos em projetos, devem ter declividade mínima de:

A calha é o canal que recolhe a água de coberturas, terraços e similares, e a conduz a um ponto de destino. De acordo com a NBR 10844 - Instalações prediais de águas pluviais, assinale a alternativa que NÃO condiz com as características desse elemento.

De acordo com a NBR 10844/1989, qual a vazão de projeto (em 1/min) a ser considerada em uma construção com laje plana, cuja projeção horizontal é de 30m² e que está em um local onde a intensidade pluviométrica é de 150mm/h?

A dimensão da projeção horizontal da calha de um beiral de um telhado é 10 m. Considerando as prescrições da norma ABNT NBR 10844:1989 (Instalações prediais de águas pluviais - Procedimento), a diferença de altura entre o ponto mais alto e o ponto mais baixo dessa calha deve ser, em cm, de, no mínimo:

A NBR 10844 trata das Instalações prediais de águas pluviais. Segundo este instrumento normativo, no cálculo da área de contribuição, devem‐se considerar os incrementos devidos à inclinação da cobertura e às paredes que interceptem água de chuva que também deve ser drenada pela cobertura.

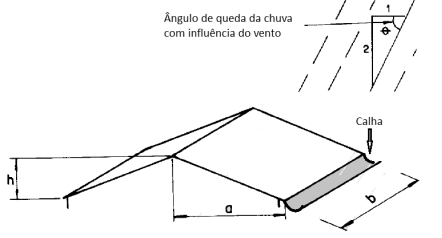

A área de contribuição para o cálculo da vazão de dimensionamento da calha da figura é dada por

O aproveitamento de águas de chuva para fins não potáveis tem contribuído para o abastecimento e para minimizar os problemas de cheias urbanas.

Em uma construção que possui 1500 m² de área de telhado com declividade única na direção de uma única calha de coleta, na qual a precipitação crítica de projeto é de 126 mm/h, segundo a NBR 10.844/89, a vazão de dimensionamento da calha é de
