Questões de Concurso sobre Cabeamento Estruturado

Um sistema de cabeamento estruturado não é composto somente por cabos, ele é composto também por componentes de conexão, como, por exemplo, patch panels e tomadas, entre outros.

Qual norma técnica define aspectos da instalação de cabeamento de rede?

Relacione as duas colunas quanto aos principais conectores utilizados em cabeamento estruturado:

Assinale a alternativa que apresenta a relação correta entre as duas colunas

Analise as afirmativas abaixo com relação à cabeamento estruturado e à NBR 14.565.

1. A NBR 14.565 define as especificações de cabeamento estruturado para uso nas dependências de um único edifício ou um conjunto de edifícios, e também data centers.

2. Cabeamento estruturado da categoria 6e consegue alcançar velocidades de 10 Gigabit Ethernet, mas com redução do comprimento máximo do cabo para 60 metros.

3. Para alcançar a velocidade de Gigabit Ethernet, o comprimento máximo dos cabos em um cabeamento categoria 5e não pode ultrapassar 50 metros.

Assinale a alternativa que indica todas as afirmativas corretas.

O caminho pelo qual um cabeamento é lançado denomina-se via de passagem. No cabeamento estruturado, há os tipos de vias de passagem de cabeamento estruturado, que são fundamentais para uma implantação bem-sucedida em qualquer infraestrutura de cabeamento. Diversas denominações desses tipos são apresentadas, dependendo do projeto a que se destina. Um deles tem a seguinte descrição: “essa via de passagem é ideal para instalações educacionais, livrarias e outros ambientes de trabalho; são feitos para serem montados externamente às paredes na altura do nível da cintura para facilitar o acesso e MACs (Moves, Additions and Changes – Movimentações, Adições e Alterações)”. Assinale tal tipo de via de passagem.

Sobre cabeamento estruturado de rede e a Norma Brasileira ABNT NBR 14565:2019 é incorreto afirmar:

Analise as afirmativas abaixo no contexto de cabeamento estruturado.

1. Cabos STP suportam velocidades duas vezes maiores que os cabos UTP.

2. Cabos STP oferecem maior resistência a interferências eletromagnéticas que cabos UTP.

3. Cabos STP suportam distâncias duas vezes maiores que cabos UTP.

Assinale a alternativa que indica todas as afirmativas corretas.

Com relação a cabeamento Ethernet, afirma-se que:

-

I) O cabeamento 10Base2 utiliza fibras ópticas e permite distâncias de até um quilômetro de alcance;

II) No cabeamento par trançado 10BaseT, o alcance máximo do cabo, a partir do hub, é de 100m, chegando a 200m, se forem usados par trançados de qualidade muito alta da categoria 5;

III) O cabeamento 100Base-TX utiliza cabo par trançado UTP categoria 5, em um sistema full duplex; as estações podem transmitir a 100Mbps e receber a 100Mbps, ao mesmo tempo.

-

Assinale a alternativa que apresenta somente a(s) afirmativa(s) CORRETA(S).

As atividades operacionais das empresas estão cada vez mais dependentes das redes de computadores, por isso, é necessário que se tenha uma boa estrutura de cabeamento de rede. Analise as afirmativas a seguir sobre cabeamento estruturado:

I.Um sistema de Cabeamento estruturado é o conjunto que envolve componentes e arquitetura para cabeamento de dados para comunicações, regido por normas e padrões específicos, e adotado de forma voluntária pelos fabricantes de equipamentos e empresas.

II.O cabeamento estruturado, também chamados de UTP, começaram a ser utilizados nos anos 90, principalmente, por serem mais flexíveis. São os mais populares atualmente, podendo atingir 10 gigabits de velocidade.

III.Um sistema de cabeamento estruturado completo é composto por seis subsistemas: entrada de Facilidades, sala de equipamentos, cabeamento backbone (vertical), cabeamento horizontal, sala(s) de telecomunicações e área de trabalho.

IV.Um cabeamento estruturado é formado por um fio metálico condutor de sinais eletrônicos, muito usado em modernos sistemas de telefonia. São caracterizados por uma alta capacidade de resistência por impedir interferências eletromagnéticas.

Assinale a alternativa CORRETA:

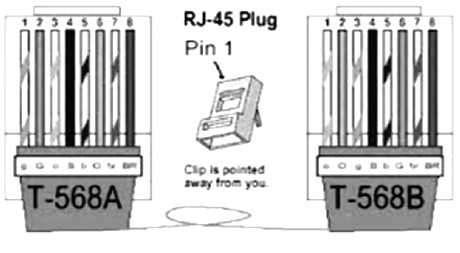

No que diz respeito ao cabeamento estruturado empregado na implementação de redes de computadores, a seguir é mostrado um padrão de especificação, conhecido por TIA/EIA-568B:

Nesse contexto, a sequência de cores BL – L – BV – A – BA – V – BM – M que corresponderá aos pinos do conector RJ45 vem a ser:

Sobre uso do Patch Cord UTP 4 pares Cat 6 em um projeto de cabeamento estruturado, assinale a afirmativa correta.

Analise as afirmativas abaixo sobre cabeamento estruturado.

1. Se um cabo de rede for fabricado ou crimpado de modo que uma ponta esteja em T568A e a outra ponta esteja em T568B, ele será denominado cabo direto.

2. Se os pinos 1 e 2 de uma ponta de cabo ethernet forem da cor verde e/ou verde e branco, então o padrão empregado na respectiva crimpagem é o T568A.

3. Um cabo é denominado crossover quando ambas as pontas estão em T568A, ou ambas as pontas estão em T568B.

Assinale a alternativa que indica todas as afirmativas corretas.

Assinale a alternativa que esteja tecnicamente incorreta quanto aos principais tipos de cabeamento utilizados especificamente em rede de computadores.

Um sistema de Cabeamento Estruturado é constituído por diversos subsistemas, dentre eles o que possui a função interligar os armários de telecomunicação instalados nos andares de um edifício e as facilidades de entrada. O nome desse subsistema é:

Em um cabeamento estruturado, para se realizar um teste em fibra óptica, devem-se seguir as especificações da norma:

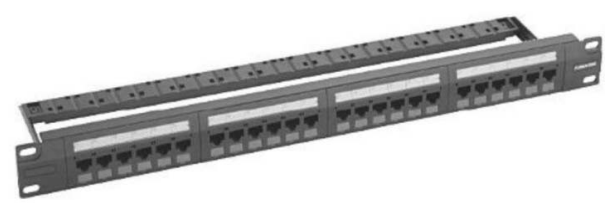

Assinale a alternativa que apresenta o nome do componente, mostrado na figura acima, utilizado no cabeamento estruturado.

Em relação às interferências em cabeamento metálico, os ruídos são classificados de acordo com sua duração. Qual das seguintes alternativas apresenta uma fonte de ruído transitório?

Com relação às características das categorias de cabeamento, analise as afirmativas abaixo:

I. A categoria CAT 6A suporta velocidades até 10 Gbps.

II. A categoria CAT6 suporta frequências de até no máximo 500 MHz.

III. A distancia máxima entre dois equipamentos que se falam a 10Gbps, usando cabo categoria CAT6, é de 75m.

Está correto apenas o que se afirma em

Em relação aos principais cabos utilizados atualmente em cabeamento estruturado, tem-se o de categoria

No que diz respeito ao hardware, as redes cabeadas de computadores são implementadas com base nas técnicas do cabeamento estruturado. Nesse contexto, utilizam o conector RJ45 como padrão, que usa guias específicas e padronizadas para realizar a transmissão e recepção de sinais de dados. As guias de transmissão /recepção empregadas no seu funcionamento e a figura que identifica esse conector são, respectivamente:
