Questões de Concurso sobre Modelo entidade-relacionamento

Um tipo entidade cujas entidades são identificadas a partir apenas dos valores dos seus atributos-chave é um tipo entidade fraca. Em contraste, um tipo entidade cujas entidades são identificadas por estarem relacionadas a entidades específicas de outro tipo entidade são do tipo entidade forte.

Converter a representação de um banco de dados expresso por meio de um diagrama E-R para um formato de tabela é a base para a derivação de um diagrama E-R de um projeto a partir de um banco de dados relacional.

Um relacionamento pode ser representado graficamente no diagrama de Entidade-Relacionamento por

O resultado da consulta abaixo produzirá um result set com 7 linhas, no qual a última coluna da última tupla apresentada apresenta o valor 24.

No modelo ER, um atributo atômico é aquele que tem somente um valor para uma determinada entidade.

A partir do modelo de entidades e relacionamento e do esquema resumido do banco de dados relacional, é correto inferir que o esquema descreve incorretamente parte do projeto de um banco de dados para o modelo apresentado, uma vez que há atributos e entidades incorretamente mapeados para as relações.

Sobre um modelo E-R, considere que uma chave primária

I. simples pode ser constituída de um atributo atômico ou de um atributo composto.

II. simples pode ser constituída de apenas um atributo atômico.

III. composta pode ser constituída de um atributo composto.

IV. composta pode ser constituída de dois ou mais atributos atômicos.

Está correto o que consta APENAS em

Para FK em uma relação R1 ser uma chave estrangeira de R1 que referencia a relação R2 cuja chave primária é PK, os atributos de FK devem ter domínios diferentes dos atributos de PK; além disso, um valor de FK em uma tupla de R1 deve ter um valor de PK para alguma tupla de R2.

No modelo relacional, cada tupla em uma relação deve ser distinta das demais por definição.

Em (a), uma "v-instancia" não pode existir sem um "v-itinerario". Assim, (v#, data) identificam uma "v-instancia".

No modelo ER, um atributo cujos valores são distintos para cada entidade individual de um conjunto de entidades de determinado tipo é denominado atributo-chave.

Segundo a figura 1, para identificar uma entidade do tipo CRIANÇA, é necessário identificar um entidade do tipo HOSPEDE; para cada entidade do tipo hotel, o atributo NOME tem valor único; para cada entidade do tipo FUNCIONÁRIO, o atributo APELIDO pode ter um conjuno de valores. O atributo HORAS pode ser migrado para a entidade FUNCIONÁRIO.

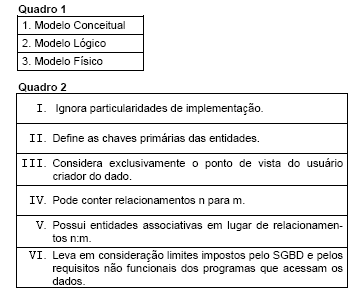

Analise os elementos apresentados nos quadros 1 e 2 abaixo.

A correta associação entre os elementos do Quadro 1 e do Quadro 2 está disposta em:

Em (d), existe uma modelagem adequada, tendo em vista que não podem existir, em um mesmo estado, regiões e cidades com o mesmo nome.

Em um diagrama entidade-relacionamento, a cardinalidade representa o número de ocorrências das entidades em um dado relacionamento.

Um modelo conceitual desse banco de dados poderá representar o relacionamento de cardinalidade entre as entidades Juiz e Vara como sendo m:n, e conter exatamente dois atributos.

As características da ferramenta apresentada sugerem tratar-se de uma ferramenta CASE do tipo horizontal.

No diagrama (b), "revisão" é uma entidade fraca. Entidades desse tipo não possuem atributos suficientes para formar uma chave. A chave de "revisão" é formada pela chave de "filme" e pela chave de "revisor".

No modelo, há quatro tipos entidade e doze atributos; profissional e sala são tipos entidade fraca; horário e sala são atributos monovalorados; função é chave primária.

O modelo não permite que uma Turma esteja sem vínculo a um AnoEscolar; e que uma turma seja criada sem nenhum aluno matriculado.
