Questões de Concurso sobre Modelo entidade-relacionamento

Os médicos conveniados atendem diversos funcionários do Tribunal em consultas que podem ser emergenciais. De qualquer forma, toda consulta deve ser registrada para identificar o médico que atendeu determinado funcionário. Assim, é possível definir um modelo entidade-relacionamento representado pelo diagrama abaixo, dispensandose, para esta finalidade, a representação dos atributos de cada entidade.

O departamento de atendimento social do Tribunal deseja registrar os medicamentos existentes, de acordo com a tabela do Ministério da Saúde, a fim de obter informações a respeito dos medicamentos receitados pelos médicos em cada consulta efetuada. Obviamente, podem existir consultas em que nenhum medicamento é receitado. Dessa forma, respeitados os fundamentos do modelo entidade-relacionamento, será necessário criar

Os detalhes de um modelo, como é o caso da definição, característica e significado dos atributos (metadados) de um modelo entidade-relacionamento, por exemplo, é típico conteúdo registrado em um

No modelo ER, o conceito de entidade fraca aplica-se a entidades que:

O procedimento COMMIT TRANSACTION termina explicitamente uma transação aberta por meio do OPEN, ou implicitamente por meio do INSERT, do UPDATE ou do DELETE.

Uma relação do tipo M:N do modelo entidaderelacionamento corresponde a uma relação similar do modelo relacional associada a duas chaves estrangeiras.

Em um modelo entidade-relacionamento, um relacionamento entre duas entidades é sempre bidirecional.

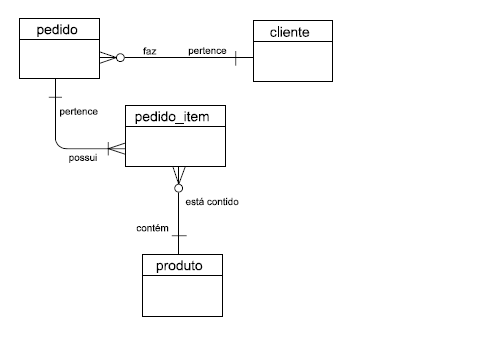

De acordo com o fragmento de modelo Entidade-Relacionamento apresentado abaixo, um “cliente” faz de zero a vários pedidos; um “pedido” pertence a um e somente um “cliente”; um “pedido” possui de um a vários “pedido_item”; um “pedido_item” pertence a vários “pedido”; um “pedido_item” contém um e somente um “produto”; um “produto” poderá estar contido em zero ou em vários “pedido_item”.

Para cada tipo de relacionamento R, envolvendo n tipos de entidade, sendo n > 2, cria-se uma nova relação S para representar R. Incluem-se como atributos de chave primária em S as chaves secundárias das relações que representam os tipos de entidades participantes.

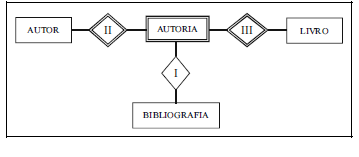

AUTORIA é um tipo de relacionamento entre AUTOR e LIVRO. A associação entre BIBLIOGRAFIA e AUTORIA, por meio do tipo de relacionamento I, trata AUTORIA como um tipo de entidade.

Uma entidade associativa pode ser tratada como uma entidade fraca, simplificando o modelo e facilitando sua transição para o modelo relacional. Assim, a figura a seguir representa corretamente essa simplificação a partir da figura acima.

Para o tipo de relacionamento 1:1 binário R no esquema ER, identificam-se as relações S e T que correspondem aos tipos de entidade que participam de R. Escolhe-se uma das relações e inclui-se como chave estrangeira dessa relação a chave primária da outra relação. Nenhum dos atributos simples do tipo de relacionamento R deve ser incluído em S.

O diagrama entidade/relacionamento permite especificar os objetos de dados que são entradas e saídas de um sistema, os atributos que definem as propriedades desses objetos e suas relações.

Para cada tipo de relacionamento R binário 1:N, identifica-se a relação S que representa o tipo de entidade que participa do lado N do tipo de relacionamento. Inclui-se como chave estrangeira em S a chave primária da relação que representa o outro tipo de entidade participante em R. Adicionalmente, incluem-se quaisquer atributos simples do tipo de relacionamento R como atributo de S.

Uma entidade associativa é intermediária entre duas entidades multirrelacionadas, ou seja, que apresentam cardinalidades do tipo (1:M) - (N:1) entre si. No modelo proposto, ao se inserir uma entidade associativa entre FITA e LOCACAO, o relacionamento do tipo (N:M) - (N:M) será transformado em dois relacionamentos do tipo (1:1) - (0:M) ou (1:1) - (1:N).

Mantidas as restrições de integridade de entidade e referencial, as tuplas pertencentes à tabela WORKS_ON (trabalha em) não podem conter valores nulos para o campo “PNO”.

A modelagem de dados é uma atividade de definição de um esquema de dados em um certo nível de abstração. Estes níveis podem ser:

Um atributo multivalorado pode ter um ou mais valores de uma dada ocorrência de uma entidade. Os atributos derivados também podem ter um ou mais valores, mas são atributos normalmente calculados a partir de atributos simples.
