As dimensões das folhas do formato A são padronizadas pela ABNT. São formatos baseados em um retângulo de área igual a 1 m². A partir deste formato básico são obtidos os demais formatos da série A: A1, A2, A3 e A4, por meio da divisão dos retângulos obtidos sempre ao meio. As dimensões de uma folha do formato A2 são:
A
420 por 595 mm
B
420 por 594 mm
C
420 por 593 mm
D
420 por 591 mm
Grau de elaboração pode ser definido como a etapa de vida do projeto, ou ainda como o nível de cuidado com o detalhamento do desenho, a execução dele, e sua adequação em relação ás normas técnicas. Quanto ao grau de elaboração de um desenho técnico, eles podem ser classificados em:
A
Esboço, desenho básico, croqui e desenho executivo
B
Esboço, desenho de viabilidade, croqui e desenho prático
C
Esboço, desenho preliminar, croqui e desenho definitivo
D
Esboço, desenho básico, croqui e desenho operacional
O corte é um recurso utilizado para a análise e representação da estrutura interna de um objeto e seu funcionamento. Analise os itens a seguir sobre cortes e seções e assinale a alternativa correta:
I - Quando o “plano secante” ou “plano de corte”, corta inteiramente a peça em seu eixo, tem-se um Corte Total.
II - O meio corte é aplicado em apenas metade da extensão da peça, mostrando somente seu interior.
III - O corte parcial é delimitado pela linha de corte que pode ser representada de três formas.
IV - As sessões distinguem-se dos cortes por representarem somente a interseção do plano secante com a peça, não englobando aquilo que se encontra além desse plano.
A
Apenas I e II estão corretas
B
Apenas I, II e III estão corretas
C
Apenas I e IV estão corretas
D
Apenas I, III e IV estão corretas
Em relação às dimensões, formato e dobradura do papel, julgue os itens subsequentes em verdadeiro (V) e falso (F) e em seguida assinale a alternativa que apresenta a sequência correta:
( ) Quando as cópias de desenho formato A0, A1 e A2 tiverem que ser perfuradas para arquivamento, deve ser dobrado, para trás, o canto inferior esquerdo.
( ) Nas folhas de formatos de série "A" devem ser executadas cinco marcas de centros. Estas marcas devem ser localizadas no final das duas linhas de simetria à folha.
( ) As folhas de desenho podem ter impressa uma escala métrica de referência sem os números, com comprimento de 100 mm no mínimo e em intervalos de 10 mm.
( ) Para formatos maiores que o formato A0 e formatos especiais, o dobramento deve ser tal que ao final esteja no padrão do formato A4.
A
F - F - V - V
B
F - V - V - V
C
V - F - F - F
D
V - V - F - V
A
3 como linhas de contorno invisível e arestas invisíveis.
B
1 como linhas de contorno visível e planos de corte.
C
2 como linhas de cota e trajetórias de peças móveis.
D
5 como linhas de simetria e linhas de centro de gravidade.
E
4 como contornos de peças adjacentes e limites de vistas locais.
Em desenho técnico, corte tem como objetivo representar de modo claro os detalhes internos nos desenhos de peças ou conjuntos. Os tipos de corte variam em relação aos limites e extensão do plano de cortes (total, meio-corte, parcial) ou em relação ao número de planos que passará pela peça (em desvio, rebatido). Marque (V) para as afirmativas verdadeiras e (F), para as falsas.
( ) Meio Corte é utilizado quando uma peça é simétrica, não havendo necessidade de um corte total. Metade da peça é representada cortada e a outra metade em vista, exibindo os detalhes não visíveis.
( ) Nas áreas hachuradas não se devem representar arestas não visíveis, executando-se os casos especiais em que se requer maior clareza.
( ) Corte Parcial se aplica quando se quer mostrar apenas uma parte da peça, limitando-se o plano de corte por uma linha de ruptura (sinuosa) e pelo contorno da peça. Os detalhes não visíveis, em áreas não atingidas pelo corte parcial, devem ser omitidos.
( ) Corte em desvio é utilizado em peças nas quais os detalhes a serem mostrados não estão em um mesmo plano. Passe-se mais de um plano, desviando-se perpendicularmente, em todos os detalhes. As arestas formadas pelos desvios dos planos de corte não são representadas na vista hachurada.
( ) Linhas para hachuras são de espessura fina, traço contínuo ou tracejadas, geralmente inclinadas a 45º e mostram as partes cortadas da peça. Servem também para indicar o material da peça de acordo com as convenções recomendadas pela ABNT.
Assinale a alternativa que contém a sequência CORRETA de cima para baixo.
A
V, V, F, V, V
B
F, V, F, V, V
C
F, V, V, V, V
D
V, F, V, F, V
E
F, V, F, V, F

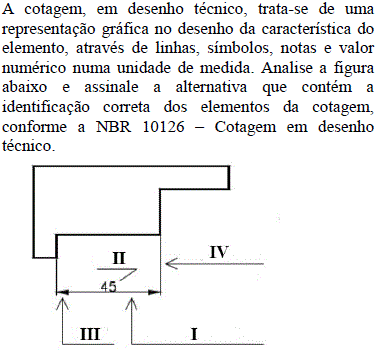

A
I- Cota; II- Número; III- Seta; IV- Extremidade.
B
I- Linha; II- Cota; III- Símbolo; IV- Limite da linha de cota.
C
I- Linha de cota; II- Cota; III- Limite da linha de cota; IV- Linha auxiliar.
D
I- Linha de cota; II- Cota; III- Limite da linha de cota; IV- Extremidade.
E
I- Linha auxiliar; II- Cota; III- Limite da linha de cota; IV- Extremidade.

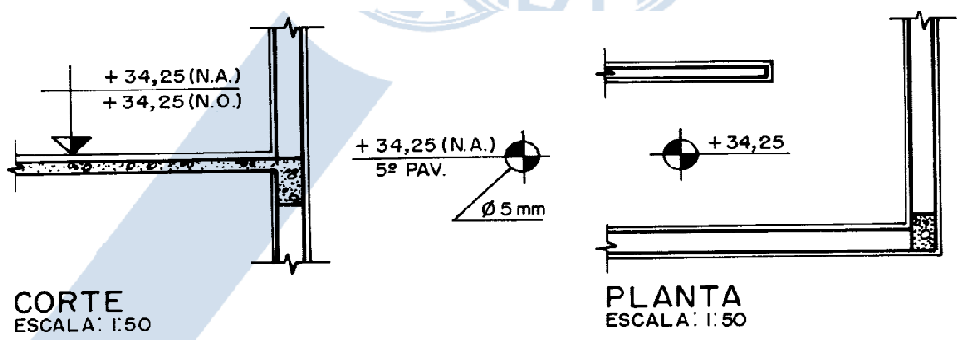

Em relação às Cotas de Nível, assinale a alternativa correta sobre o significado das referências N.A. e N.O.
A
N.A. nível de aproveitamento.
B
N.O. nível de organização.
C
N.O. nível do 4º pavimento.
D
N.A. nível do índice de aproveitamento.
E
N.O. nível de obra em osso.
O conhecimento da anatomia humana é uma ferramenta importante para a representação gráfica de figuras humanas, uma vez que:
A
a estrutura muscular, na figura humana, determina os elementos que são obscuros na representação gráfica e servem para suavizar o movimento da cena.
B
a proporção dos membros da figura humana, dos músculos e dos ossos auxilia na representação da figura humana.
C
o conhecimento detalhado da anatomia humana é fundamental para as fases iniciais do desenho de figuras humanas, porém pouco ajuda para o aperfeiçoamento do desenho.
D
as superfícies e os formatos da figura humana determinam o grau de conhecimento do artista sobre a anatomia humana, pois a falta de conhecimento técnico sobre a anatomia humana facilita a representação mimética desses elementos nas cenas.
E
durante a execução do desenho da figura humana, na fase inicial, considera-se a proporção entre os órgãos internos e os órgãos externos para o auxílio na determinação da intensidade motora da figura.
O desenho de cenários traduz as formas como são pensadas as imagens das cenas, quer no plano perceptivo quer no plano conceitual. Nesse sentido, é correto afirmar que:
A
as habilidades manuais para a representação gráfica do desenhista de cenários são substituídas pelo uso de ferramentas digitais que produzem cenários virtuais realistas.
B
por meio do uso de projeções cônicas, o cenário representado se assemelha às projeções cinematográficas, pois acentua-se o contraste entre a luz e a sombra.
C
o domínio e o uso de perspectivas no desenho de cenários facilita a representação manual desses, pois o movimento implícito dos elementos representados será mais bem apreendido pelo observador, em razão da relação de proporção entre os objetos.
D
o desenho manual de cenários demanda do desenhista conhecimento de elementos de composição da imagem e pode incluir forma, textura, escala, contornos, ângulos, contrastes, luz e sombra.
E
o cone visual dá forma ao cenário e estabelece a relação de profundidade dos elementos representados por meio da distância entre o objeto e a fonte de luz.
O esfuminho é um instrumento bastante utilizado para criar efeito degradê nos desenhos artísticos. Acerca do esfuminho, analise as proposições abaixo.
I. O esfuminho acentua o efeito volumétrico e suaviza a transição de luz e sombra.
II. O efeito do esfuminho fecha os poros do papel, possibilitando uniformidade.
III. O esfuminho é uma barra de carvão pura.
IV. Existem esfuminhos de diferentes espessuras, e eles devem ser escolhidos de acordo com a necessidade de criar diferentes escalas tonais e uso em pequenos detalhes.
V. O esfuminho não deve ser utilizado para o desenho, apenas para efeito degradê.
Estão CORRETAS, apenas, as proposições
A
I, II e III.
B
I, II e IV.
C
I, IV e V.
D
II, III e IV.
E
II, III e V.
Conforme estabelece a norma de desenho técnico, linhas de simetria devem ser representadas por linhas do tipo
A
tracejada estreita.
B
traço e ponto larga.
C
traço e dois pontos estreita.
D
contínua larga.
E
traço e ponto estreita.
Na figura a seguir, observe a peça representada em I e suas projeções ortogonais em II, III e IV.
Essas projeções mostram, correta e respectivamente, as vistas
A
frontal, lateral e superior.
B
superior, lateral e frontal.
C
lateral, superior e frontal.
D
superior, frontal e lateral.
E
frontal, superior e lateral.
O desenho em perspectiva cônica apresenta alguns elementos fundamentais, tais como, linha do horizonte e pontos de fuga. Ao inserir desenhos de figuras humanas num cenário:
A
o observador fica posicionado acima da linha do horizonte e no ponto de fuga mais distante.
B
as figuras humanas que apresentam maior dimensão estão posicionadas entre a linha de terra e a linha do horizonte e ficam mais distantes do observador.
C
cada figura humana determina um ponto de fuga e duas linhas de terra.
D
uma figura humana que apresente o olhar abaixo da linha do horizonte determina a altura dos seus olhos em relação aos outros observadores e a todos os pontos de fuga
E
as figuras humanas que estão localizadas em diferentes distâncias entre si e possuem a mesma altura dos olhos do observador apresentam em comum a altura dos olhos em relação à linha de terra.
De acordo com a norma que regulamenta a representação de projetos de arquitetura, o termo fachada refere-se
A
à representação gráfica de planos externos da edificação.
B
à representação gráfica de planos internos ou de elementos da edificação.
C
ao plano secante vertical que divide a edificação em duas partes, seja no sentido longitudinal, seja no transversal.
D
à representação gráfica de todos os pormenores necessários, para um perfeito entendimento do projeto.
E
à vista superior do plano secante horizontal, localizado a, aproximadamente, 1,50 m do piso em referência.
Quanto à indicação de coordenadas em desenho de arquitetura, deve-se utilizar:
A
O alfabeto A, B, C nos eixos verticais do projeto.
B
Sempre numeração 1, 2, 3, etc. nos eixos verticais do projeto.
C
Sempre numeração 1, 2, 3, etc. nos eixos horizontais do projeto.
D
Numeração ou alfabeto mesclados em horizontais e verticais.
E
Somente numeração tanto para eixos horizontais quanto verticais.
No desenho de cenários, é correto afirmar que:
A
a relação de proporção na representação dos elementos que compõem o cenário é irrelevante na atividade do desenhista gráfico.
B
o grafismo, na representação de luz e sombra de cenários, não possui relevância para o desenhista gráfico.
C
para a criação de cenários, o desenhista deve definir planos, estabelecer os volumes dos elementos em cada plano, aplicar texturas e compor o cenário.
D
o conhecimento de perspectiva (cônica e paralela) não é relevante para o desenhista gráfico.
E
para a criação de cenários, o desenhista faz adaptações no roteiro e define a sequência de imagens que compõem o story board, aplicando, então, técnicas de desenho gráfico como sublimação e renderização.
Em relação ao desenho de observação a mão livre, pode-se afirmar que suas bases são:
A
traço, expressividade, precisão da realidade e qualidade da superfície representada.
B
enquadramento, harmonia de paletas, hierarquia de cores e precisão planimétrica.
C
proporção, referência, contexto e cor de fundo do plano de projeção.
D
harmonia, equilíbrio de matizes, textura e ritmo compositivo das texturas.
E
composição, enquadramento, proporção e perspectiva.
A projeção ortogonal de 1º diedro, representação largamente utilizada em suas vistas frontal, superior e laterais, pode ser utilizada para a decomposição ortogonal das faces de uma peça. Considere a figura a seguir.
Assinale a alternativa que representa a correta projeção ortogonal.
A
B
C
D
E
Grid é uma estrutura constituída por um conjunto de linhas auxiliares ou de retângulos, que facilitam a construção de peças de comunicação visual, gráfica ou web, ao contribuir na ordenação, na distribuição, no alinhamento e na dimensão dos elementos gráficos (imagens, textos, formas), criando uma consistência visual para o layout.
Observe a figura abaixo com um exemplo simples de grid e identifique suas partes, associando números e terminologis.
( ) coluna
( ) marcador
( ) módulo
( ) calha (gutter)
( ) zona especial
( ) margem
( ) guias horizontais
A sequência correta é
A
4 – 6 – 3 – 5 – 2 – 1 – 7.
B
6 – 7 – 4 – 3 – 5 – 1 – 2.
C
3 – 4 – 5 – 7 – 2 – 1 – 6.
D
1 – 6 – 2 – 7 – 4 – 5 – 3.
E
7 – 2 – 4 – 3 – 5 – 1 – 6.
