As hachuras são linhas ou figuras utilizadas com o objetivo de representar diferentes tipos de materiais em áreas de corte e vista de um desenho técnico. Assinale o tipo de hachura mais utilizado para representar madeira em corte.

Para execução de uma peça, torna-se necessário que se coloque no desenho, além das projeções que nos dão ideia da forma da peça, também as suas medidas e outras informações complementares. A isto chamamos Dimensionamento ou Cotagem. Os elementos gráficos para a representação da cota são linha de cota, linha auxiliar (ou de extensão), limite da linha de cota (seta ou traço oblíquo) e valor numérico da cota. Com base nisso, analise as afirmações:

I. As linhas auxiliares (ou de extensão) são de espessura fina, traço contínuo e prolongam-se um pouco além da última linha de cota que abrangem.

II. Em desenho técnico cuja unidade de medida é o milímetro é obrigatória a colocação do símbolo de milímetro junto ao valor numérico da cota.

III. As cotas devem ser colocadas de modo que o desenho seja lido da esquerda para a direita e de baixo para cima paralelamente à dimensão cotada.

IV. Cada cota deve ser indicada na vista que mais claramente representar a forma do elemento cotado.

V. Deve-se procurar repetir cotas nas diferentes vistas, para garantir a compreensão do desenho.

VI. Um pequeno espaço deve ser deixado entre a linha de contorno e a linha auxiliar.

Assinale a opção CORRETA:

A ilustração em Bitmap é composta de:

Quando se faz o desenho de um objeto em perspectiva cavaleira, a face frontal desse objeto será representada sempre de forma paralela ao observador, com exatidão de suas dimensões. Se as demais faces desse objeto forem representadas com ângulo de 60º, suas dimensões serão reduzidas, em relação às dimensões originais, em:

No desenho a mão livre, o volume de objetos pode ser ressaltado por meio de:

A respeito da cotagem em desenhos técnicos, de acordo com a respectiva norma, é correto afirmar que

Um estudante da disciplina de desenho do curso técnico em Artes Visuais do IFPE precisa escolher os grafites ideais para utilização em seus desenhos. Levando em consideração a análise técnica dos materiais, é CORRETO afirmar que:

A perspectiva caracteriza-se por ser uma representação gráfica em três dimensões, o que possibilita que as projeções aproximem os objetos representados de como são vistos na realidade. Essas projeções podem ser paralelas ou cônicas. Em relação ao tema, assinale a alternativa correta.

Nos desenhos técnicos, a forma e a espessura das linhas utilizadas estabelecem a diferenciação entre os elementos que se pretende representar, interferindo na sua legibilidade. A orientação fornecida pela ABNT, nesse quesito, é a de se utilizarem linhas de três espessuras: grossa, média e fina. Elas podem ser definidas de forma arbitrária. No entanto, após definida a espessura da linha grossa, a linha média pode ser considerada como metade da primeira, e a fina como metade da segunda.

A respeito do assunto e com base nas normas da ABNT, considere as seguintes afirmativas:

1. A linha contínua grossa é utilizada para contornos e arestas visíveis.

2. As arestas e contornos não visíveis são representados por linhas contínuas de espessura fina.

3. A linha contínua fina é utilizada como linha de cota, de chamada e em hachuras.

4. Eixos de simetria e linhas de centro são representados por linha traço e ponto.

Assinale a alternativa correta.

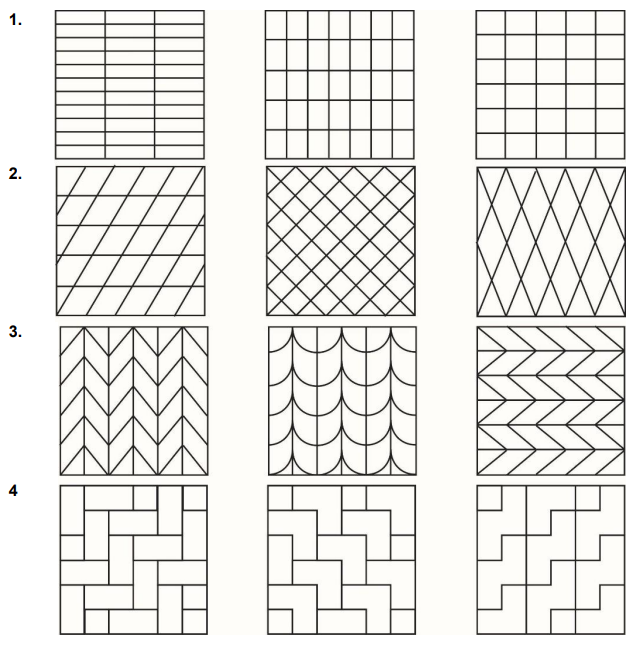

Para o posicionamento das formas em um desenho, a estrutura é um elemento controlador. Geralmente impõe ordem e está sempre presente quando há organização. Segundo Wong (1998), a estrutura pode ser formal, semiformal ou informal. A “Estrutura de Repetição” é a mais simples de todas. É formal e pode ser ativa ou inativa, visível ou invisível. Basicamente, é constituída por linhas verticais e horizontais igualmente espaçadas que se cruzam, resultando em determinado número de subdivisões.

Com relação a esse assunto, numere as denominações na coluna da direita de acordo com os respectivos tipos de estruturas de repetição na coluna da esquerda.

( ) Mudança de direção – desvio da estabilidade vertical-horizontal pode provocar sensação de movimento.

( ) Mudança de proporção – o equilíbrio entre as direções vertical e horizontal é alterado e uma direção ganha ênfase sobre a outra.

( ) Combinação – subdivisões podem ser combinadas para formar figuras maiores ou mais complexas.

( ) Inversão – uma fileira de subdivisões estruturais pode ser invertida e repetida alternada e/ou regularmente.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

O software AutoCAD, criado e comercializado pela empresa Autodesk, possibilita a elaboração de desenhos técnicos bidimensionais e modelagens tridimensionais. A respeito do assunto, assinale a alternativa correta no âmbito da criação de objetos gráficos.

Embora sejam verificadas variações nos métodos de projeto arquitetônico, a maioria ocorre em uma sequência que considera as seguintes fases:

Análise: Definição de metas de projeto, critérios de desempenho, restrições, possíveis impactos das soluções para a comunidade e usuários.

Síntese: Busca de soluções de problema, criação de ideias, concepção das propostas.

Avaliação: Compara a solução proposta com as metas definidas na análise, de forma a distinguir o que é compatível e conflitante com os padrões de desempenho estabelecidos.

A sequência de decisões definidas nas três fases é contínua e articulada, em todo o processo de projeto, e os resultados das avaliações são transmitidas a cada etapa de projeto, por meio de representações que, além de outros meios, é composta por desenhos, perspectivas, anotações, especificações, etc.

Sobre a comunicação e representação nas etapas do projeto, pode-se afirmar que:

No Paper Space do AutoCAD, para editar o desenho, dentro de uma Viewport, impedindo alterações de escala, é necessário acionar nas propriedades da Viewport a opção:

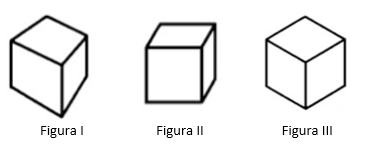

Os nomes das perspectivas representadas nas figuras I, II e III, são, respectivamente:

Em projetos arquitetônicos, de um modo geral, o profissional deverá ter a preocupação de torná-los acessíveis a todos os cidadãos, principalmente quanto ao uso dos ambientes, no meio urbano, como calçadas e passeios públicos. Portanto, de acordo com a NBR 9050/2015, é CORRETO afirmar:

Para a elaboração de desenhos a partir de fotografias, tais como a vetorização de mapas sobre imagem aérea, é necessário realizar os seguintes procedimentos no AutoCAD:

- Referenciar a imagem dentro do arquivo.

- Ajustar a imagem para a escala 1:1.

- Retirar o contorno da imagem.

A sequência de comandos a serem aplicados encontra-se descrita na opção:

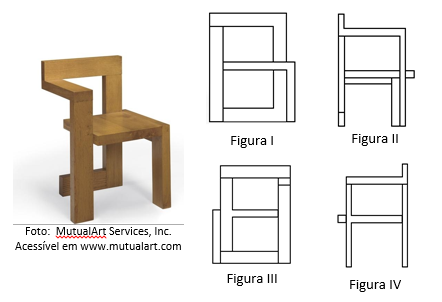

A Steltman Chair, cadeira projetada pelo arquiteto holandês Gerrit Thomas Rietveld é considerada um objeto icônico do mobiliário internacional. Na imagem abaixo, podemos observar seu design limpo, característico das obras do arquiteto.

Analisando o objeto e suas projeções, podemos afirmar que:

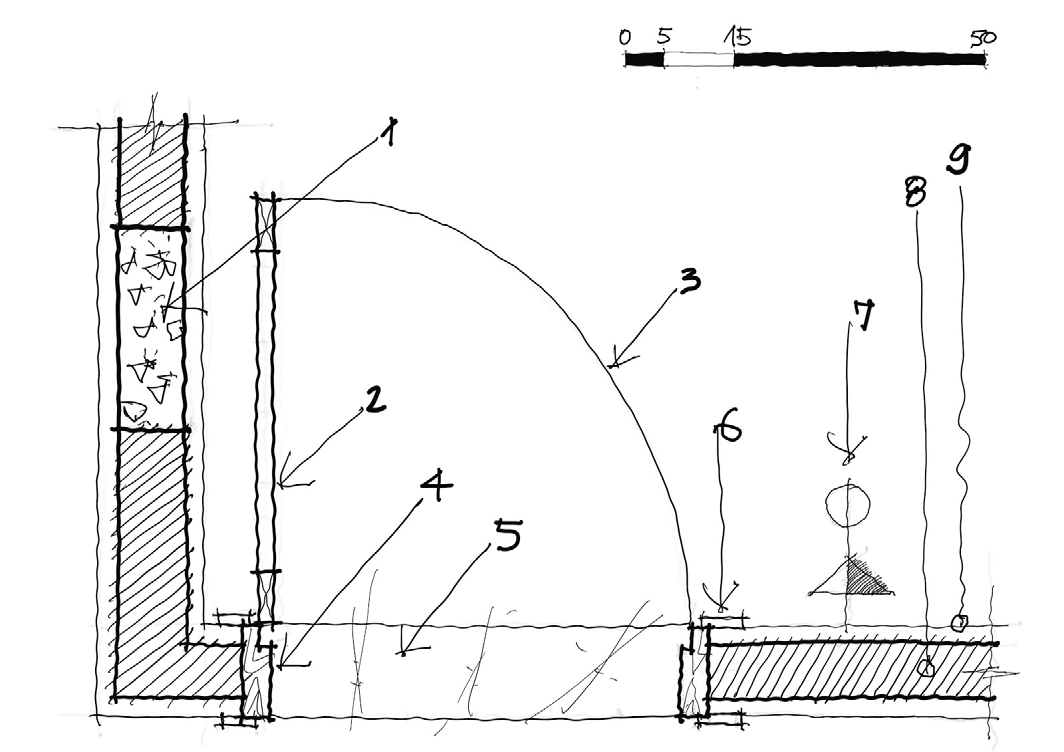

A Figura 1 mostra um croqui de um típico detalhe de projetos arquitetônicos. Nas representações em planta, o uso de símbolos é essencial para garantir a legibilidade das informações e o perfeito entendimento dos partícipes (arquitetos, engenheiros, mestre de obras etc). Embora muitos profissionais adotem simbologias próprias em seus projetos, a configuração geométrica desses elementos gráficos faz parte da coleção de normas da ABNT (Associação Brasileira de Normas Técnicas).

Figura 1 - Planta de um detalhe arquitetônico

Sobre os elementos representados na Figura 1 é CORRETO afirmar:

Considerando-se um estacionamento com capacidade para 880 vagas, considerando o disposto no Decreto n° 5.296/2004 e a Lei Federal no 10.741/2003, é correto afirmar que o número mínimo de vagas para estacionamento de veículos que conduzam ou sejam conduzidos por pessoas com deficiência e por pessoas idosas, devam ser, respectivamente:

Existem vários tipos de perspectivas. Aquelas que fazem parte da categoria de perspectiva axonométrica ortogonal são denominadas de:
