Questões de Concurso sobre Morfologia e Funcionamento das Estruturas

Para finalidade estrutural, tijolos da classe EST para suportar edificações acima de 2 pavimentos devem ter como largura mínima de componentes:

O módulo dimensional em modulação construtiva é o mesmo para concreto, aço e pré-moldados, o que permite maior racionalização dos processos construtivos e simplifica a coordenação entre projetos, componentes e etapas da obra.

A laje cogumelo é uma solução estrutural que, em geral:

Na figura a seguir, o número 3 indica o nível do pavimento da edificação.

Analise as informações a seguir:

I. Coxim é um elemento estrutural não contínuo, apoiado na parede, para distribuir cargas concentradas; é um reforço de concreto em pontos sob cargas concentradas.

II. Enrijecedor é um elemento vinculado a uma parede estrutural com a finalidade de produzir um endurecimento na direção perpendicular ao seu plano, para reduzir a esbeltez da parede.

III. Contraverga é um elemento linear que resiste predominantemente à compressão, cuja maior dimensão da seção transversal não exceda a cinco vezes a menor dimensão.

Marque a alternativa CORRETA:

Perfis estruturais soldados são constituídos de chapas metálicas, unidas entre si por soldagem a arco elétrico.

Para resistir aos esforços de tração, o concreto armado deve ser composto de cimento, areia, pedra e água.

No projeto de acréscimo para o setor administrativo de um tribunal, o arquiteto adotou o sistema estrutural de aço, utilizando vigas de almas cheias biapoiadas com balanço em um dos lados. A situação em que se tem o menor esforço de flexão na viga ocorre quando o momento negativo é igual ao positivo. Nesse caso, as proporções aproximadas entre comprimento total da viga e os vãos central e do balanço correspondem, respectivamente, a:

Considere as tensões num determinado ponto de uma chapa metálica, conforme mostra a figura seguinte.

Fonte: TIMOSHENKO. Resistência dos materiais. Rio de Janeiro: Ao Livro Técnico S/A, 1966.

No estado plano de tensões, os valores das tensões principais e a tensão máxima de cisalhamento valem, respectivamente:

Uma modalidade de contenção muito requerida pelos arquitetos é o muro de gabião, que é constituído de:

Leia o texto a seguir.

Por questões de economia e eficiência, as estruturas para grandes vãos devem ser configuradas de acordo com uma geometria estrutural adequada. Devido à sua escala, é muito difícil esconder a presença das estruturas para grandes vãos. Não obstante, algumas delas se expressam de maneira mais evidente, enquanto outras cumprem suas funções estruturais com discrição.

CHING, Francis D. K. Sistemas estruturais ilustrados. Porto Alegre: Bookman, 2015. p. 238. [Adaptado].

Uma solução adequada para vencer grandes vãos e que agrada muitos projetistas por seu apelo plástico, possuem geralmente a altura de um pavimento, dispensam o uso de diagonais e permitem a realização de aberturas de formatos variados é a chamada

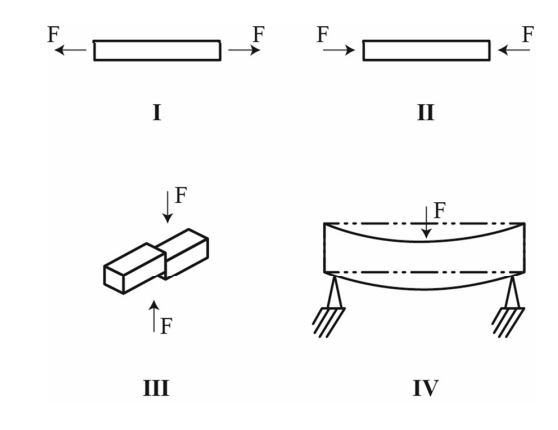

Em relação aos esforços solicitados de elementos de obras, as figuras de I a IV a seguir correspondem respectivamente a: tração, compressão, torção, e flexão.

O Sistema Construtivo é definido como o conjunto de métodos práticos, realizando o uso organizado de materiais e mão-de-obra que são associados visando a edificação de espaços previamente programados. Em relação aos Sistemas Construtivos, analise as assertivas.

I. Não podem apresentar deformações expressivas nos elementos estruturais, trazendo insegurança e perigo aos usuários.

II. As instalações de água, esgoto, caixa d’água com estruturas e pisos devem apresentar estanqueidade.

III. Devem usar materiais que causem o menor impacto ambiental possível e implementar uma gestão de resíduos sólidos, evitando o descarte destes resíduos no meio ambiente.

IV. A Alvenaria Estrutural é um exemplo de Sistema Construtivo moderno e que usa blocos de alta resistência e que permitem acelerar a entrega da obra.

Com relação as assertivas acima, pode afirmar:

Estrutura composta por pilares e colunas de madeira que fazem o sustento de um telhado com vigas e treliças paralelas. A estrutura referida é indicada na opção:

Na composição interior do hall de acesso de um edifício, o arquiteto projetou paredes curvas em chapas de gesso do tipo drywall com diferentes raios de curvaturas, com o intuito de dar destaque estético ao ambiente.

Para essa tipologia de parede, o projeto deve:

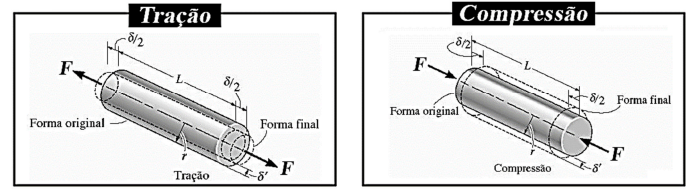

Ao tracionar ou comprimir longitudinalmente um corpo, suas dimensões transversais sofrem mudanças como ilustrado nas respectivas imagens a seguir:

Fonte: BOTELHO, Manoel Henrique Campos. Resistência dos materiais – pare entender e gostar. São Paulo: Blucher, 2008.

Na tração, cada uma das dimensões transversais diminui e, na compressão, as outras duas dimensões transversais aumentam. Qual a denominação dada à relação entre a deformação longitudinal e cada dimensão transversal característica de cada material e expressada pela letra grega Micro (µ)?

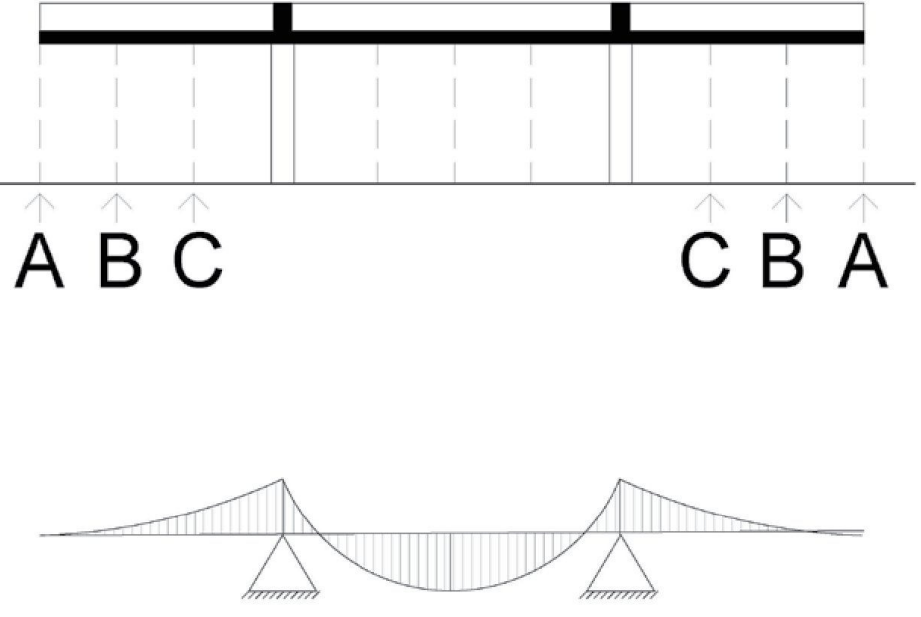

Você foi encarregado de supervisionar as obras de construção de uma marquise de concreto armado com dois apoios centrais e balanços laterais. Nas figuras a seguir, estão representados o esquema de escoramento transversal da marquise e o gráfico dos momentos fletores da estrutura após a retirada dos escoramentos.

Fonte: Elaboração própria

Considerando que as letras indicam linhas de escoramento — sendo A a linha mais externa, B a linha intermediária e C a linha mais interna, a sequência correta para retirada dos escoramentos dos trechos em balanço após a cura do concreto é:

As etapas iniciais do cálculo estrutural abrangem conhecimento do projeto arquitetônico e laudo de sondagem do terreno.

Dentre os serviços prestados por arquitetos e urbanistas, destaca-se a compatibilização de projetos de arquitetura e urbanismo e projetos complementares, entre os quais estão os projetos de estrutura. Nesse contexto, a compatibilização entre as soluções de arquitetura e de estrutura demandam conhecimentos sobre processos e elementos construtivos, que incluem, dentre os mais utilizados, a construção de alvenaria. A alvenaria pode ser empregada na confecção de diversos elementos construtivos, tais como paredes, abóbadas e sapatas, por exemplo, e pode ter função estrutural e/ou de vedação. Quando a alvenaria é empregada na construção para resistir a cargas, é chamada alvenaria resistente, pois, além do seu peso próprio, ela suporta cargas, como o peso de lajes, telhados e pavimento superior, entre outras.

A alvenaria resistente apresenta vantagens de custo e tempo de execução, podendo ser empregada para a construção de elementos estruturais específicos, como os pilares de tijolo maciços, que são

Estrutura decorativa composta por vigas paralelas sustentadas por colunas de madeira. Geralmente serve de apoio e suporte de plantas e criação de espaços convidativos. A estrutura referida é indicada na opção:
