Questões de Concurso sobre Patologias das Edificações

Um edifício para uso de serviços públicos será implantado, em um único volume, em um terreno com declive uniforme e significativo (aproximadamente 9 metros de desnível no total) em direção aos fundos e declividade insignificante da rua no trecho lindeiro. A boa capacidade de suporte do solo permitiria, em princípio, o emprego de fundações diretas. Duas opções de partido de projeto se apresentam: a opção I, mostrada no corte esquemático a seguir, consiste em criar um platô no centro do terreno, compensando-se volumes de corte e aterro, e implantar o edifício com planta retangular, quatro pavimentos de igual área, sobrepostos, com as quatro faces inteiramente alinhadas e livres para ventilação e iluminação:

(Arquivo pessoal; imagem usada com autorização)

A opção II consiste em escalonar a ocupação do terreno, com acesso por um pavimento intermediário, resultando na definição de dois pavimentos abaixo do nível de acesso, com a criação de mais um pavimento, abaixo do nível da rua, formando-se um serrilhado na linha do terreno projetado, conforme figura a seguir:

(Arquivo pessoal; imagem usada com autorização)

São fatores de risco à qualidade da construção e/ou da habitabilidade do edifício, implicando problemas técnicos específicos a serem resolvidos, na opção I e na II, respectivamente,

Durante a fiscalização de uma obra pública, foi constatado que uma parede estrutural de alvenaria apresentava fissuras verticais contínuas. Considerando as causas mais prováveis desse problema, a melhor recomendação técnica para evitar a reincidência é:

Assinale a alternativa correta no que diz respeito às patologias das construções:

As figuras a seguir apresentam algumas possibilidades de fissuras ou trincas que podem ocorrer em uma viga de concreto.

No CASO 1, a trinca é uniforme em toda a altura da seção e não muito profunda. Esse tipo de trinca indica ocorrência de retração no concreto.

No CASO 2, as trincas apresentam aberturas variáveis ao longo do vão, crescendo para o meio do vão. A abertura é maior na face mais tracionada da viga, diminuindo no sentido do eixo da viga. Esse tipo de trinca indica insuficiência de armação de tração para momento fletor.

No CASO 3, a trinca indica insuficiência da armação de tração para força cortante. Nesse caso, as aberturas das fissuras são muito pequenas, passando muitas vezes despercebidas. Relacione as recomendaçõoes de ações que devem ser tomadas para prevenir o colapso da estrutura, constantes na COLUNA II, com os casos da COLUNA I.

COLUNA I

1. CASO 1

2. CASO 2

3. CASO 3

COLUNA II

( ) Atrinca não sinaliza possibilidade de colapso da viga, mas deve ser tratada para que se evite a deterioração da armação.

( ) A viga deve ser imediatamente escorada e reforçada, pois há perigo de colapso.

( ) Impõe-se o imediato escoramento e o posterior reforço da viga.

Assinale a sequência correta.

A respeito do mofo, ou emboloramento, que é uma patologia frequente nas edificações, analisar os itens abaixo:

I. O mofo pode decorrer da infiltração de água do ambiente externo.

II. O mofo também pode decorrer da condensação do vapor de água gerado no interior das edificações.

III. A umidade de obra, que é aquela remanescente da fase de construção da edificação, não é capaz de gerar mofo.

Estão CORRETOS:

A ocorrência de patologias nas edificações gera custos adicionais para as empresas de construção que podem chegar a ser de 5% do custo total da obra, gastos com reparos em obras entregues aos clientes. O Sinduscon-SP aponta que 75% das patologias da construção são decorrentes de problemas relacionados com as instalações hidráulicas prediais. As falhas podem ter origem projetual, na qualidade do material, em falhas de mão de obra, no uso e manutenção ou em causas diversas. As principais causas de patologias de origem endógena, segundo estudo citado por CARVALHO JÚNIOR, são:

Em razão de muitos fatores, dentre eles a “redução de investimentos, falta de verbas, proibição de novas contratações de obras e serviços, o Estado procura recuperar suas obras em vez de fazer novas e demolir as antigas [...]”, afirma Bauer (2018). Para o autor, [1] os processos computadorizados mais rápidos e precisos de cálculos estruturais, levando a estruturas mais esbeltas; [2] o aparecimento de novos materiais de construção, como aglomerantes, aditivos, adesivos, argamassas, painéis, plásticos, revestimentos, com eficiência e durabilidade ainda não devidamente comprovadas pelo uso, pelo tempo e pela adequada utilização; [3] além da submissão dos edifícios aos agentes naturais de destruição em ambientes fortemente agressivos de nossas industrializadas cidades; leva ao aparecimento das denominadas doenças patológicas da construção, às quais reduzem sua durabilidade e aumentam o seu custo de manutenção. A terapia dessas obras é executada atualmente com a ajuda de tecnologistas e o emprego de equipamentos e técnicas especiais.

Sobre a temática patologias das construções, analise as asserções a seguir e identifique-as com (V) ou (F) conforme sejam verdadeiras ou falsas.

( ) Em estruturas de concreto armado os danos do tipo evolutivo têm como causas [1] erros de projeto estrutural, [2] emprego de materiais inadequados, [3] erros de execução e [4] agressividade do meio ambiente. Os sintomas podem aparecer em forma de fissuras, disgregações e desagregações, e os reparos podem ser por métodos convencionais, resinas epoxídicas, colagem da armadura com epóxi, concreto projetado, protensão ou perfil metálico.

( ) Em alvenaria estrutural de blocos vazados de concreto, as fissuras ocupam o primeiro lugar na sintomatologia. Elas podem ser fissuras verticais, horizontais ou inclinadas. As prováveis causas das fissuras verticais estão associadas à resistência da argamassa de assentamentos dos blocos. Já as fissuras horizontais são causadas por sobrecargas na mesma direção e, por fim, fissuras inclinadas podem ter causas variadas, como recalques, falhas de projeto, rebaixamento de lençol freático, influências de fundações vizinhas etc.

( ) De acordo com a NBR 14050 que dispõe sobre os sistemas de revestimentos de alto desempenho, à base de resinas epoxídicas e agregados minerais, devem ser levados em consideração os seguintes critérios para seleção de RAD mais adequado, a fim de minimizar patologias: ação mecânica, ação química, acabamento superficial, tipo de limpeza e superfície de aplicação

A sequência CORRETA, de cima para baixo, é:

Sobre a corrosão dos materiais metálicos e a sua conservação, avalie as afirmativas abaixo:

I. A corrosão localizada pode acontecer quando a superfície que está em contato a atmosfera não é uniforme, ou quando a estrutura do material metálico não é homogênea.

II. Em ambientes marinhos, o fenômeno de corrosão é acelerado devido à presença de sais de nitrato.

III. A grafitização provoca a corrosão dos metais em decorrência da grafita presente nas tintas utilizadas na arte.

IV.A probabilidade de corrosão por pites aumenta com o aumento do teor de cloretos e de oxigênio.

V. A perfuração de peças, a fissura de corrosão sob tensão e a alteração da superfície, como a perda de brilho em aços inoxidáveis, são danos relacionados às corrosões pontuais.

Está (ão) correta (s) a (s) afirmação (ões):

O comprometimento do desempenho das estruturas pode ter origem em erros de projeto ou planejamento, bem como em desvios na execução ou condições de uso e manutenções inadequadas. Por exemplo, o surgimento de depósitos salinos brancos na superfície da estrutura e que resultam na exposição do concreto/aço à agua de infiltrações ou de intempéries e pode levar à degradação da estrutura, é denominado:

Assinale a opção correspondente a atividade do campo de atuação de arquitetos e urbanistas relacionada às patologias.

As manifestações patológicas nas construções podem ser representadas desde uma redução no valor do imóvel até a necessidade de intervenções estruturais severas. A respeito das patologias comumente observadas nas edificações, podemos afirmar que:

I. cobrimento da armadura em uma peça de concreto armado tem como função coibir processos deletérios no aço e deve ser dimensionado considerando a agressividade do ambiente em que a peça está inserida;

II. ocorrência de trincas e fissuras nas quinas de aberturas de portas e janelas pode indicar ausência de vergas e contravergas;

III. utilização de metal de sacrifício é uma técnica que pode ser empregada para se evitar a corrosão de estruturas metálicas;

IV. ação deletéria de micro e macro-organismos nas madeiras pode ser retardada com processos de tratamento que preenchem os vazios das peças com fluidos preservativos.

É correto o que se afirma em

Para definir as operações de tratamento inerentes à conservação da cantaria de um edifício histórico, o arquiteto realizou o levantamento e o diagnóstico das patologias encontradas. Relacione as patologias discriminadas abaixo com suas respectivas denominações:

1. Alveolização

2. Alteração cromática

3. Degradação diferenciada

4. Esfoliação

5. Desagregação

( ) Trata-se de reação que se manifesta superficialmente, provocando escurecimento ou clareamento e chegando até a modificar a cor original da pedra

( ) Desgaste que se manifesta com a formação de cavidades de dimensões variadas na superfície

( ) Deteriorização profunda devido à heterogeneidade do material estrutural, modificando sua textura original

( ) Perda da coesão do material lapidado

( ) Decomposição que se manifesta com o destacamento espesso de uma ou mais camadas do substrato superficial

A sequência correta, de cima para baixo, é:

Os fungos são importantes agentes biodeteriógenos. Sobre a biodeterioração causada por fungos, assinale a alternativa INCORRETA:

Eflorescência em pinturas é uma patologia caracterizada pelo surgimento de manchas brancas na superfície pintada. Sua ocorrência é devido:

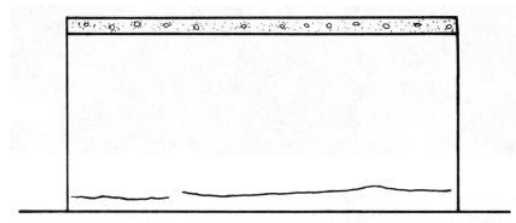

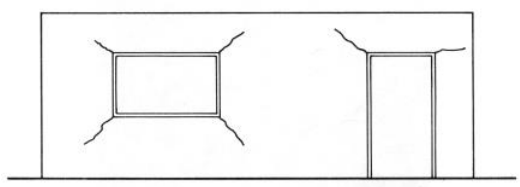

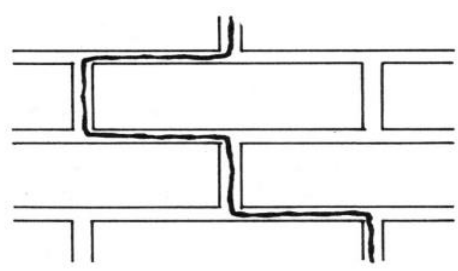

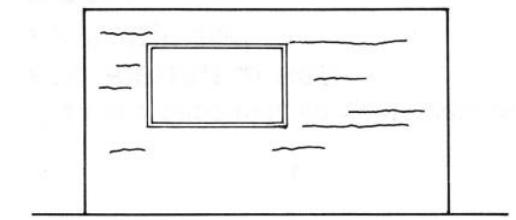

Com relação às fissuras e suas várias causas de formação nos edifícios, considerando alguns desenhos a as afirmações abaixo, NÃO é correto afirmar:

É comum a manifestação de problemas patológicos nas estruturas de concreto. Assinale a alternativa que completa corretamente as lacunas das frases a seguir:

A __________ ocorre quando a porcentagem de água interna no concreto diminui, sendo mais intensa em tempo quente e seco. Ela dará origem a tensões de _______ no interior da peça e de ______ na superfície. A _________ é o ressecamento das camadas superficiais do concreto devido à ocorrência de incêndios.

Os vícios da construção civil são compreendidos por “anomalias que afetam o desempenho de produtos ou serviços, ou os tornam inadequados aos fins a que se destinam, causando transtornos ou prejuízos materiais ao consumidor. Podem decorrer de falha de projeto ou de execução, ou ainda da informação defeituosa sobre sua utilização ou manutenção”. A partir desta definição, apresente o único exemplo de vício redibitório na construção civil.

Em relação ao comportamento e desempenho estrutural de edificações, pode ocorrer o aparecimento de fissuras ou trincas, que podem surgir pela ação de forças que provocam o aparecimento de tensões de tração que excedem a capacidade resistente do material que compõe a estrutura.

Desta forma, quando do surgimento de trinca horizontal próxima ao teto, é possível que o motivo seja:

A noção de patologia advém do campo da medicina e pela sua etimologia pode-se compreender, objetivamente, por estudo da doença. No campo da construção civil, amplia-se tal noção para problemas físico-químicos, estruturais, da presença biológica, entre outros, no espaço edificado.

Tem-se como exemplo o caso de uma edificação de alvenaria tradicional de tijolos cerâmicos maciços com argamassa à base de cal. Ela apresenta na fachada problemas decorrentes de infiltração capilar ascendente: eflorescência, manchas, umidade, entre outros. Diante deste quadro diagnosticado e da natureza dos materiais construtivos do imóvel, qual a solução de acabamento final da parede da fachada é o adequado para medidas terapêuticas e profiláticas diante das patologias existentes?

De acordo com Yazigi (2009), sobre a utilização de juntas de dilatação térmica e sua relação com o surgimento de manifestações patológicas, assinale a opção correta.
