Questões de Concurso sobre Revit
Disciplina
1
Assunto
1
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade
Comentários:
Professores
Alunos
Meus Comentários
Vídeo
Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas
Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas
Questões:
Todas as questões
Filtro simplificado
Questões
Todas as questões
85
questões
encontradas
20
Mais recentes
Um dos recursos que a plataforma Building Information Modeling (BIM) oferece ao usuário como mecanismo de celeridade no desenvolvimento de projetos é a modelagem paramétrica de famílias. É possível modelar uma família paramétrica de janela no software Autodesk Revit que posteriormente pode assumir dimensões variáveis em um projeto. Para tanto, deve-se utilizar
A
template de família de esquadria, planos de referência, parâmetros de distância, formas e ligações.
B
template de família de esquadria, planos guias, parâmetros de distância, formas e ligações.
C
template de família de janela, planos guias, parâmetros de dimensão, formas e restrições.
D
template de família de janela, planos de referência, parâmetros de dimensão, formas e restrições.
Com o advento da plataforma Building Information Modeling (BIM) na indústria da arquitetura, engenharia e construção (AEC), a interoperabilidade entre recursos de representação gráfica usados em projetos é fundamental para a compatibilização de projetos e para a comunicação entre os profissionais da área, especialmente quando se trabalha em ambiente de projeto colaborativo. Considerando a interoperabilidade entre projetos que utilizam as plataformas Computer Aided Design (CAD) e BIM, especificamente no uso dos softwares Autodesk Autocad e Autodesk Revit, considere as afirmativas abaixo.
I O Autodesk Revit não permite que o usuário use a operação "salvar como" para versões de anos anteriores do programa.
II As extensões .rvt, .rfa e .rte são compatíveis com o software Autodesk Revit, sendo usadas para diferentes naturezas de arquivo.
III A extensão .ifc não pode ser aberta ou importada pelo software Autodesk Revit.
IV Um arquivo de extensão .dwg pode ser inserido no software Autodesk Revit, mas não pode ser vinculado.
Em relação ao exposto, estão corretas as afirmativas
A
I e II.
B
III e IV.
C
II e III.
D
I e IV.
BIM (Building Information Modeling) são softwares de bases de dados, em formato digital, de todos os aspectos a considerar na edificação de um projeto, permitindo a criação de um modelo visual 3D e facilitando a visualização do resultado final do projeto em estudo. Qual das alternativas abaixo contempla softwares que utilizam a plataforma BIM?
A
QUANTUM GIS e ARC GIS.
B
REVIT e ARCHICAD.
C
AUTOCAD e INTELICAD.
D
SKETCHUP e 3D STUDIO.
Após inserir um arquivo de pontos de um terreno gerado por programa de topografia, do AutoCAD, que possui coordenadas dos pontos em X,Y e Z em um novo desenho do REVIT, são corretos os seguintes passos para modelar o terreno:
A
Abrir a aba Massa e terreno e selecionar Configurações do terreno. Clicar em Modelar terreno. Na aba Exibir curva de nível clicar intervalos das linhas de curva de nível conforme arquivo importado. Selecionar Cotas de curva de nível na aba Massa e terreno e clicar sobre dois pontos das linhas da curva de nível. Clicar no botão
para finalizar e a superfície do terreno é criada.
B
Abrir a aba Massa e terreno e selecionar Superfície topográfica. Na aba que se abre, Modificar | Editar superfície, ir até Criar da importação > Selecionar instância da importação e selecionar o terreno inserido anteriormente. Na janela de diálogo Adicionar pontos de camadas selecionadas, marcar o layer das curvas e clicar OK. Na aba Modificar | Editar superfície selecionar no painel Superfície o botão
para finalizar e a superfície do terreno é criada.
C
Abrir a aba Massa e terreno e selecionar Configurações do terreno. Na aba que se abre, Modificar | Criar da importação, ir até Cotas de curva > Selecionar imagem inserida anteriormente. No painel Modificar terreno selecionar Dividir superfície | Editar e clicar o botão
para finalizar e a superfície do terreno é criada.
D
Abrir a aba Arquitetura e selecionar Massa e terreno. Clicar em Mostrar massa por configurações da vista e selecionar Superfície topográfica, ir até Colocar ponto e selecionar o arquivo do terreno AutoCAD inserido. Clicar em Plano de referência no painel Modelar terreno. Clicar em Concluir modo de edição para finalizar e a superfície do terreno é criada.
E
Abrir a aba Arquitetura e selecionar Massa e terreno. Clicar em Mostrar massa por configurações da vista e selecionar Superfície topográfica, ir até Criar da importação > Selecionar instância da importação e selecionar o terreno e selecionar o arquivo do terreno AutoCAD inserido. Clicar em Plano de referência no painel Modelar terreno. Clicar em Concluir modo de edição para finalizar e a superfície do terreno é criada.
Durante a utilização do software Revit, percebe-se que os objetos do mesmo tipo e com os mesmos parâmetros e comportamentos encontram-se reunidos, o que facilita muito a organização do projeto e a criação do modelo. Com relação ao Revit, como são denominados os conjuntos de elementos semelhantes?
A
Componentes.
B
Layers.
C
Models.
D
Famílias.
E
Blocos.
As ferramentas de realidade virtual (RV) e de realidade aumentada (RA) voltadas à indústria da arquitetura, engenharia e construção (AEC) estão se tornando cada vez melhores e otimizadas. O dispositivo Arki
A
sobrepõe os modelos 3D em planos 2D existentes, também fornece várias outras funcionalidades interativas, incluindo análises solares em tempo real e seleção de materiais.
B
é usado também no cinema, web e design de jogos como uma maneira rápida e eficaz de comunicar a posição espacial, a seqüência, o movimento e a interação em um ambiente.
C
integra-se ao Revit e agiliza a renderização em tempo real, utilizando a tecnologia Smart Reality, originalmente projetada para o design de jogos.
D
gera a prototipagem e a visualização que podem ser usadas por arquitetos, profissionais da AEC, artistas e criadores. Permite aos usuários editar, organizar, dimensionar e animar dados a partir de um simples modelo 2D.
Para iniciar um projeto no software Revit, é preciso definir configurações como espessuras de linhas dos objetos, estilos de textos, símbolos, pavimentos, unidades, vistas, entre outras. O local onde se pode armazenar todos esses padrões é conhecido como
A
Configurações Iniciais.
B
Estilos de Objeto.
C
Configurações Adicionais.
D
Layers.
E
Modeios/Templates.

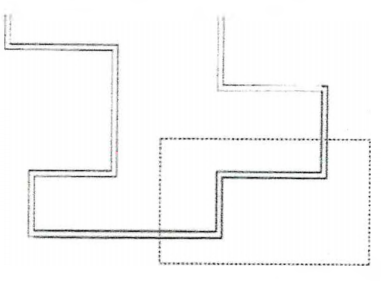

Observe a figura abaixo gerada no programa Revit.
Por meio do comando de seleção de objetos, quantas paredes foram selecionadas pela janela com linhas tracejadas?
A
Duas
B
Três.
C
Quatro
D
Seis
E
Oito
Segundo Netto (2016), quais objetos, no programa computacional RevitArchitecture, são considerados elementos hospedeiros?
A
Paredes, pisos e telhados
B
Janelas, portas e mobiliário
C
Paredes, portas e janelas.
D
Textos, cotas e níveis.
E
Telhado, forro e pilares
Nos últimos anos, o conceito BIM (Building Information Modeling) vem sendo implantado e amplamente discutido nos diversos setores da construção civil. Essa tecnologia veio revolucionar a forma de elaboração dos projetos. No início dos softwares CAD desenhávamos linhas, exatamente iguais à uma prancheta virtual, com o BIM os desenhos se transformam em modelos com informações dinâmicas e integradas nas diversas disciplinas que compõe o projeto e todo o ciclo de vida da edificação. Um dos softwares que utilizam essa tecnologia é o Revit, da Autodesk. Sobre o Revit Versão 2014, é incorreto afirmar:
A
O Revit foi criado para atender ao sistema BIM (Building Information Modeling), ajudando projetistas a construir, mantendo a maior qualidade e maior eficiência energética dos edifícios.
B
Com o uso do Revit, o projeto antes desenvolvido como mera representação gráfica agora assume proporções práticas e precisas (passa a ser um protótipo).
C
O Revit não permite a reunião de várias disciplinas em um único programa, pois não apresenta o conceito de interoperabilidade em seu sistema.
D
Para que o software Revit seja melhor aproveitado, é necessário maior conhecimento de desenho e ainda de técnicas construtivas. O principal desafio de se desenhar no Revit não é apenas desenhar, e sim desenhar corretamente.
E
Graças interoperabilidade, o Revit garante que os profissionais de todas as disciplinas envolvidas tenham acesso e possam alterar os dados do protótipo de acordo com o projeto específico de cada um de maneira colaborativa e ágil.
O programa Revit permite trabalhar o projeto de forma multidisciplinar por meio de vínculos. Sendo assim, com relação à coordenação de projetos pelas ferramentas da aba Coordenar desse programa, assinale a opção INCORRETA
A
Se, no projeto, um elemento monitorado for alterado, os outros usuários da equipe podem ser notificados
B
Um membro da equipe poderá rejeitar uma alteração no projeto e inserir comentários.
C
Permite verificar interferência entre projetos, por exemplo, de hidráulica e arquitetura.
D
Apenas o coordenador do projeto pode rejeitar alteração desse projeto.
E
A verificação de interferência pode ser verificada até mesmo quando não se tem vínculos.
Assinale a opção que apresenta formas de se criar um terreno no RevitArchitecture.
A
Importar curvas de níveis de um arquivo do Autocad ou usar o desenho de pontos no Revit.
B
Exportar arquivo de qualquer programa de topografia ou importar arquivos DXF.
C
Importar malha de pontos em arquivo DWG ou exportar malha de pontos de arquivos DGN para o Autocad.
D
Criar malha no desenho de pontos no Revit e exportar arquivos de todos os programas de topografia.
E
Importar curvas de níveis do Autocad ou importar construção nivelada
Considerando as abordagens no processo de desenho elaborado no software de projeto de construção AutoCAD Revit, marque V para verdadeiro ou F para falso e, em seguida, assinale a alternativa que apresenta a sequência correta.
( ) Se o processo de desenho foi iniciado usando outro programa de CAD (como o AutoCAD), será possível importar os dados existentes. O Revit importa diversos formatos CAD, incluindo os arquivos DWG, DXF, DGN e ACIS SAT, assim como os arquivos SketchUp (SKP) e Industry Foundation Classes (IFC).
( ) É possível iniciar um projeto ao desenhar um modelo conceitual. Após ter criado as formas básicas com as ferramentas de massa, pode-se converter faces de massa para elementos de construção.
( ) Ao importar um arquivo para o Revit, o formato de arquivo importado pode dar suporte a diferentes qualidades de geometria. Por exemplo, a renderização de uma imagem requer geometria volumétrica.
( ) Um modelo estrutural é fornecido com a instalação do Revit Structure. Neste modelo, as propriedades e faixas da vista foram modificadas para trabalhar com componentes estruturais. Embora seja possível trabalhar com componentes estruturais em projetos com base em modelos não estruturais, é preciso modificar as faixas da vista para exibir os componentes estruturais na vista. Isto acontece porque os componentes estruturais como vigas e pilares são colocados no nível abaixo da vista em que se está trabalhando.
A
V/ V/ V/ V
B
V/ V/ F/ V
C
V/ V/ V/ F
D
F/ F/ F/ V
E
F/ V/ V/ F
Ao se utilizar do programa Revit, verificando-se a necessidade de criação de um novo nível (level), é preciso fazê-lo a partir de uma vista
A
de detalhe (detail view).
B
de outro nível existente de piso (floor plan).
C
em 3D padrão (3D default).
D
de outro nível existente de teto (ceiling plan).
E
de corte ou elevação (section/elevation).
Assinale a opção que indica o software mais adequado para substituir o Autocad, no desenvolvimento de um projeto de arquitetura.
A
Photoshop
B
Corel Draw
C
Revit
D
Sketchup
E
Illustrator
Com relação ao software REVIT 2010 é correto afirmar:
I. A tecla F5 corresponde ao Refresh e a tecla F8 ao Steering Wheel.
II. Na versão 2010 não existe a barra de desenho e o comando Render não aparece em nenhum Ribbon (Friso). Se pretender renderizar utilize o botão do bule na barra de visualização da sua janela 3D. Em alternativa, pode utilizar o atalho de teclado “RR” para ativar a ferramenta.
III. O comando RAILING pode ser utilizado para criar BRISE-SOLEIL, ou então para criar GRADES, porque ele faz a repetição dos elementos automaticamente, conforme aumentamos a área de preenchimento.
IV. Temos dois tipos de objetos na composição do Railing: RAIL > elemento vertical BALUSTER > elemento horizontal.
A sequência correta é:
A
Apenas as assertivas III e IV estão corretas.
B
Apenas as assertivas II, III e IV estão corretas.
C
Apenas a assertiva III está correta.
D
Apenas as assertivas I, II e III estão corretas.
Dentre os diversos softwares aplicados às atividades de arquitetura e urbanismo, alguns têm apresentado melhor desempenho para determinadas tarefas. Embora em alguns casos executem as mesmas tarefa, o Corel Draw, o Auto Cad e o Revit Architecture, respectivamente, têm sido aplicados com maior assiduidade e melhores resultados nas etapas de
A
desenho técnico em 2D, compatibilização de projetos ou desenvolvimento de projeto integrado, representação para vendas.
B
desenvolvimento de desenho técnico em 2D, lay-out e representação para vendas, desenvolvimento de projeto integrado.
C
lay-out e representação para vendas, desenvolvimento de desenho técnico em 2D, compatibilização de projetos ou desenvolvimento de projeto integrado.
D
compatibilização de projetos ou desenvolvimento de projeto integrado, desenvolvimento de desenho técnico em 2D, lay-out e representação para vendas.
E
desenho técnico em 3D, compatibilização de projetos, desenho técnico em 2D.
No programa Revit, o comando que permite criar áreas planas em topografias acidentadas é chamado de
A
building pad.
B
toposurface.
C
align.
D
split surface.
E
section.
Apesar de ser amplamente utilizado para criação de projetos tridimensionais, por não permitir a modelagem paramétrica de seus elementos, o uso do Revit Architecture é restrito a projetos que utilizam o conceito de modelagem das informações de construção (BIM).
C
Certo
E
Errado
O termo Curtain Wall, usado pelo Autodesk Revit Building, pode ser traduzido por parede cortina. No entanto, esta designação deve ser entendida num sentido mais lato, pois este gênero de objetos presta-se igualmente à criação de pequenos vãos, desde que referentes a um conjunto de paineis divididos por uma grelha de caixilhos. A respeito dos componentes de uma parede cortina, é correto afirmar que
A
a grelha é composta unicamente de linhas traçadas em uma ou duas direções perpendiculares entre si.
B
os paineis que resultam da divisão da superfície de uma parede cortina não podem ser manipulados individualmente.
C
os System Panels são habitualmente utilizados para representar os painéis vazios, ou seja, um vão aberto.
D
para constituir uma grelha secundária dentro da grelha principal é possível inserir uma parede cortina em um painel.
E
não é possível colocar caixilhos sobre as linhas de grelha, pois devem ser obrigatoriamente definidos antes da criação das grelhas.
