Questões de Concurso sobre Sinalização Visual

As ilustrações a seguir, que constam da normalização brasileira, mostram representações a serem adotadas em edificações em geral.

Quantas dessas representações estão corretas?

Em atendimento à NBR 9050:2004, assinale a opção que apresenta uma das condições gerais da sinalização de emergência.

Segundo a Norma Brasileira 9.050:2004 assinale a opção que indica o tipo de sinalização utilizado para indicar o percurso ou a distribuição espacial dos diferentes elementos de um edifício.

De acordo com a ABNT – NBR 9050/2005, com relação à sinalização tátil de alerta que deve ser instalada perpendicularmente ao sentido de deslocamento, analise as seguintes situações de exigência:

I- os obstáculos suspensos entre 0,60 m e 2,10 m de altura do piso acabado devem ser sinalizados com piso tátil de alerta. A superfície a ser sinalizada deve exceder em 0,60 m a projeção do obstáculo, em toda a superfície desta.

II- as áreas de circulação na ausência ou interrupção da guia de balizamento devem ser sinalizadas em cor contrastante com a do piso, com largura entre 0,25 m e 0,60 m, instalada ao longo de toda a extensão afastada de, no mínimo, 0,32 m da borda.

III- o início e o término de escadas fixas, escadas rolantes e rampas devem ser sinalizados em cor contrastante com a do piso, com largura entre 0,25 m a 0,60 m, afastada de, no máximo, 0,32 m do ponto onde ocorre a mudança do plano.

IV- o piso junto às portas dos elevadores deve ter sinalização em cor contrastante, com largura entre 0,25 m a 0,60 m, afastada de, no máximo, 0,32 m da alvenaria.

V- o piso junto a desníveis deve ter sinalização em cor contrastante, com largura entre 0,25 m e 0,60 m, instalada ao longo de toda a extensão onde houver risco de queda, afastada de, no mínimo, 0,50 m da borda.

Estão corretas apenas as situações

A indicação de acessibilidade das edificações, do mobiliário, dos espaços e dos equipamentos urbanos deve ser feita pelo desenho a seguir.

A representação desse símbolo internacional de acesso consiste em pictograma:

Sinalização _______________ é a utilizada nas áreas e espaços cuja função já esteja definida, identificando os diferentes espaços ou elementos de um ambiente ou de uma edificação. No mobiliário, deve ser utilizada para identificar os comandos.

Em Comunicação Visual, há diversos tipos e formas de sinalização. A NBR 9050, norma brasileira de “Acessibilidade a edificações,

I. Permanente: utilizada nas áreas e espaços cuja função já esteja definida, identificando os diferentes espaços ou elementos

II De emergência: utilizada para indicar informações provisórias ou que podem ser alteradas periodicamente.

III. Direcional: utilizada para indicar a direção de um percurso ou a distribuição espacial dos diferentes elementos de um

IV. Temporária: utilizada para indicar as rotas de fuga e as saídas de emergência das edificações, dos espaços e do ambiente

Em relação aos tipos de sinalização adotados pela NBR 9050/2004 é correto afirmar que

No que diz respeito à comunicação e à sinalização relacionadas à acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos, é correto afirmar que

Informações visuais devem seguir premissas de textura, dimensionamento e contraste de cor dos textos e das figuras para que sejam perceptíveis por pessoas com baixa visão. Analise as afirmativas I, II e II abaixo, relacionadas aos textos contendo orientações, instruções de uso de áreas, objetos ou equipamentos, regulamentos e normas de conduta e assinale a alternativa correta.

I. Conter as mesmas informações escritas em Braille.

II. Conter apenas uma oração – uma sentença completa, com sujeito, verbo e predicado, nesta ordem.

III. Estar na forma afirmativa e não negativa.

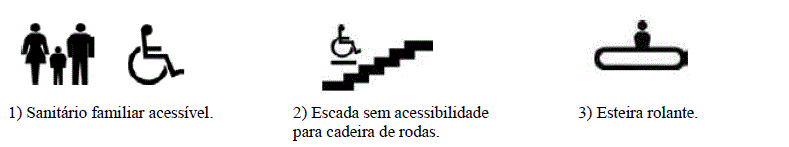

A figura a seguir mostra o símbolo de uma esteira rolante.

Em uma circulação de edifício público as placas indicativas de sanitários devem estar localizadas
