Questões de Concurso sobre Circulações Verticais e Horizontais

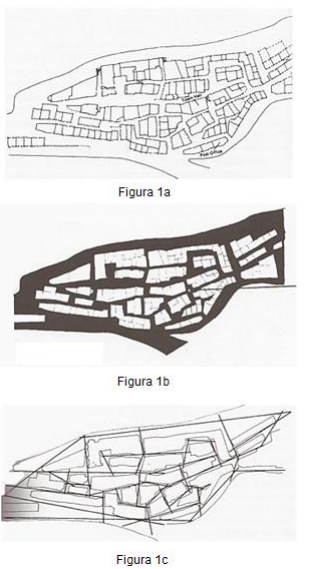

Com base no livro The Social Logic of Space, de Hillier e Hanson (1984), analise as figuras abaixo:

Quais figuras representam exemplos de mapas axiais?

Em atendimento à norma de acessibilidade, uma escada que vencerá um desnível total (de piso de pavimento a piso de pavimento) de 4,50 m deverá atender às seguintes condições: pisos (p) no intervalo 0,28 m ≤ p ≤ 0,32 m; espelhos (e) no intervalo 0,16 m ≤ e ≤ 0,18 m; relação entre pisos e espelhos obedecendo ao intervalo 0,63 m ≤ p + 2e ≤ 0,65 m. Nas condições do projeto, deverá ser ainda previsto um patamar de comprimento 1,20 m, para acesso a uma área técnica.

Dentre as alternativas, o comprimento total mínimo da escada, medido em planta, da aresta do primeiro piso até o último espelho, que atende a essas condições é

Com respeito ao projeto, dimensionamento e execução de corrimãos em edifícios públicos, assinale a opção correta.

As esteiras rolantes não podem compor rotas acessíveis.

Quanto à instalação de elevadores unifamiliares ou de uso por pessoas com mobilidade reduzida são estabelecidas algumas aplicações como:

1. capacidade de até seis passageiros.

2. velocidade nominal de até 0,35 m/s.

3. percurso até 9 m.

Assinale a alternativa que indica todas as afirmativas corretas.

Uma escada padrão ideal em rota acessível deve ser projetada para vencer uma altura de 2,21 m entre dois patamares de um prédio público. A largura da escada deve ser igual à mínima exigida pela norma e cada piso deve possuir no mínimo 30,0 cm.

Nesse caso, a largura mínima da escada, o número de degraus e a dimensão do espelho devem ser, respectivamente, iguais a

São consideradas rampas as superfícies de piso com declividade igual ou superior a 5%. Para garantir que as rampas sejam acessíveis, a NBR 9050 define os limites máximos de inclinação, os desníveis a serem vencidos, o número máximo de segmentos, entre outros requisitos.

Assinale a alternativa INCORRETA:

Corrimãos laterais em rampas e escadas devem ser contínuos, sem interrupção em patamares.

Objetos como os corrimãos e as barras de apoio devem estar afastados a uma distância de, no mínimo, 40 mm da parede ou com obstáculos.

Em rampas e escadas, os corrimãos devem ser instalados em ambos os lados, a 0,92 m e a 0,70 m do piso, medidos da face superior até o bocel ou a quina do degrau (no caso de escadas) ou do patamar, acompanhando a inclinação da rampa. Devem prolongar-se por, no mínimo, 0,30 m nas extremidades.

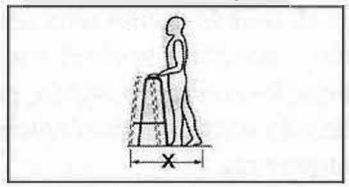

Com relação às dimensões (em metros) referenciais para deslocamento de pessoas em pé, a Figura mostra a vista lateral de um andador rígido.

Assim, assinale a alternativa na qual a distância (X) está identificada CORRETAMENTE.

A Norma Brasileira ABNT 9050, referente a edificações, mobiliários, espaços e equipamentos urbanos, estabelece que para calçadas, passeios e vias exclusivas de pedestres, a inclinação longitudinal deve acompanhar a inclinação das vias lindeiras e que a inclinação transversal não deve ser superior a:

Ao projetar a rampa de acesso para o novo edifício da Defensoria Pública, o arquiteto elaborou cinco propostas, a partir dos seguintes dados: desnível a vencer = 3,50 m; inclinação = 5% e largura da rampa = 2,00 m.

Em suas propostas, o arquiteto adotou o número mínimo necessário de patamar intermediário, com dimensão longitudinal mínima e situado em mudança de direção, não considerando os patamares inicial e terminal, para fins de cálculo.

A proposta de rampa que atende aos critérios estabelecidos pela ABNT NBR 9050:2020 é:

No contexto da acessibilidade, rampa é a inclinação da superfície de piso, longitudinal ao sentido de caminhamento, com declividade igual ou superior a:

Considerando o tema ‘dimensionamento de rampas’ de acordo com a NBR 9050/2020, preencha as lacunas da sentença a seguir:

A largura das rampas deve ser estabelecida de acordo com o fluxo de pessoas. A largura livre mínima recomendável para as rampas em rotas acessíveis é de ___ m, sendo o mínimo admissível ___ m.

A sequência CORRETA do preenchimento é:

Durante a etapa de finalização de uma obra, a equipe responsável pela execução constatou um desnível na rota acessível e solicitou o parecer do arquiteto para conferência do melhor tratamento. De acordo com os parâmetros estabelecidos pela NBR 9050, ao verificar que o desnível possui 18 mm, o procedimento indicado neste caso é:

Todas as portas de acesso às escadas de segurança devem ser do tipo corta-fogo e abrir no sentido da saída dos ocupantes da edificação.

Analise as afirmações a seguir que tratam do tem acessibilidade em edificações e responda conforme orientado.

I.Em edificações novas, a inclinação máxima admissível para rampas acessíveis é de 12 %.

II.Em edificações acessíveis considera-se como módulo de referência como sendo um retângulo de projeção no piso com medindo 0,80 x 1,20 m.

III.A área de refúgio ou resgate é a área com acesso direto para uma saída, destinada a manter em segurança pessoas com deficiência ou com mobilidade reduzida, enquanto aguardam socorro em situação de sinistro.

Dentre as afirmações anteriores, quais estão CORRETAS?

Conforme a ABNT NBR9050:2020 que trata sobre a acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos. Analise as afirmações a seguir indique V para Verdadeiro e F para Falso.

( ) O módulo de referência refere-se a projeção de 0,90 m por 1,20 m no piso, ocupada por uma pessoa utilizando cadeira de rodas motorizadas ou não.

( ) A largura mínima do assento para pessoas obesas é de 0,75 m, medida entre as bordas laterais no terço mais próximo do encosto. É admissível que o assento tenha a largura resultante de dois assentos comuns, desde que seja superior a esta medida de 0,75 m.

( ) Desníveis de qualquer natureza devem ser evitados em rotas acessíveis. No caso de eventuais desníveis no piso de até 5mm dispensam tratamento especial. Desníveis superiores a 5 mm até 20 mm devem possuir inclinação máxima de 1:2 (50%). Desníveis superiores a 20 mm, quando inevitáveis devem ser considerados como degraus.

( ) Os patamares no início e no término das rampas devem ter dimensão longitudinal mínima de 1,20 m. Entre os segmentos de rampa devem ser previstos patamares intermediários com dimensão longitudinal mínima de 1,20 m. Os patamares situados em mudança de direção devem ter dimensões iguais à largura da rampa.

A sequência correta, conforme as afirmações, de cima para baixo é:

O boxe ou sanitário acessível deve atender aos parâmetros previstos na NBR9050/2010 quanto às medidas mínimas, dimensões internas, posição das peças sanitárias e quantidade, proporcionando total acessibilidade ao usuário. Considerando a Figura 1, a área de manobra deve permitir uma rotação de 360° com um diâmetro de:

Figura 1: Vista superior da área de manobra para uso da bacia sanitária.

FONTE: Modificado a partir de ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 9050: Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos. Rio de Janeiro: ABNT, 2020.
