Questões de Concurso sobre Dimensionamentos Mínimos

Considerando-se a dimensão do espelho da escada ilustrada a seguir, é correto afirmar que, para o atendimento das normas vigentes, a largura ideal do piso (P) deve variar entre 29 cm e 31 cm (29 cm ≤ P ≤ 31 cm).

A figura a seguir apresenta um corte da calçada de uma via pública.

Considerando uma faixa de acesso de 0,80 m, a largura mínima dessa calçada para garantir sua acessibilidade, segundo a NBR 9050, é

No transporte coletivo, como em ônibus urbanos, a faixa mínima livre para circulação de pessoas com deficiência em locais de embarque e desembarque é de

No projeto de um Estabelecimento Assistencial de Saúde (EAS) de atendimento ambulatorial, um arquiteto terá de incluir alguns consultórios médicos indiferenciados.

Admitindo valor nominal, ou seja, desprezando-se tolerâncias de projeto, a área e as instalações diferenciadas mínimas necessárias nesses consultórios, de acordo com a RDC nº 50, de 21 de fevereiro de 2002, são:

Durante a implantação de um terminal de transporte coletivo, foi feita a sinalização tátil de piso. Considere as seguintes afirmações.

I- O piso tátil direcional deve ser utilizado para indicar o percurso seguro em áreas amplas sem elementos de guia natural.

II- O piso tátil de alerta deve ser instalado em frente a obstáculos suspensos, como telefones públicos.

III- A largura mínima da faixa de piso tátil direcional deve ser de 30 cm.

IV- A instalação de piso tátil em escadas dispensa o uso de corrimãos com informação em Braille.

É CORRETO o que se afirma em:

No projeto de um auditório, foi decidido incluir espaços para PCR em fileira intermediária.

Considerando a fileira frontal e a fileira posterior do espaço reservado para PCR, a distância mínima entre essas duas fileiras, em metros, é de:

Em ambientes internos, para acessibilidade de pessoas que se locomovam em pé, mas em uso de bengala, andador ou muletas, a dimensão espacial referencial mínima é de 1,10 m, suficiente para atender às possíveis situações de mobilidade. No caso de pessoas em cadeiras de rodas, o módulo de referência é definido como 1,20 m × 0,80 m.

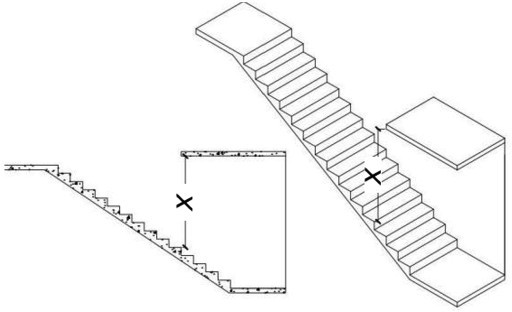

Observe a imagem a seguir:

Fonte: CBMMG (2020), editado.

Por determinação do CBMMG, uma escada usada como rota de saída de emergência deve cumprir, como requisito, uma altura mínima de pé direito medida verticalmente da parte inferior do teto (ou similar) a uma linha que una as pontas dos bocéis ou quinas dos degraus. Essa dimensão mínima, representada na imagem como “x”, é de:

Durante o atendimento no setor de fisioterapia do Hospital Federal de Bonsucesso, ao técnico em enfermagem João foi solicitado auxiliar no transporte de um paciente com mobilidade reduzida da sala de avaliação até a sala de exercícios. Para realizar a manobra com segurança e garantir o conforto do paciente, João precisou executar corretamente o deslocamento consecutivo de 90° com percurso intermediário, utilizando a cadeira de rodas.

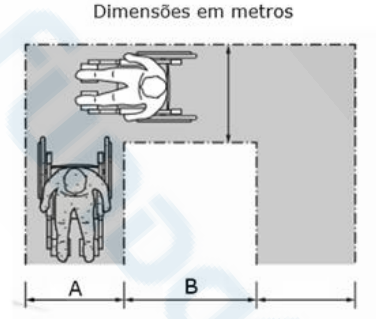

Figura 01 - Deslocamento consecutivo de 90° com percurso intermediário.

Com base na situação descrita e observando a Figura 01, a letra B equivale a:

É essencial garantir a segurança nas edificações, especialmente no que se refere aos aspectos de projeto. Complete a frase abaixo com a alternativa CORRETA.

“As escadas devem ter no mínimo um patamar a cada __________ de desnível e sempre que houver mudança de direção.”

Os requisitos de acessibilidade em estações de trabalho para pessoas em cadeira de rodas determinam que a altura livre mínima entre o piso e a superfície inferior da estação de trabalho seja de 73 cm, sendo admitida uma altura de 0,75 m a 0,85 m entre o piso e a superfície superior da estação de trabalho, além de ser definida uma profundidade inferior livre mínima de 0,50 m para garantir a aproximação da pessoa em cadeira de rodas.

Ao projetar espaços internos, sejam para uso público ou privado, cabe ao arquiteto especial atenção ao atendimento das condições de acessibilidade, de maneira a garantir a autonomia da pessoa com deficiência ou com mobilidade reduzida. Nesse sentido, o projeto técnico de um caixa de pagamento deve ser projetado com:

A calçada é o caminho que conduz o usuário pelo espaço público, por isso, a calçada ideal deve oferecer acessibilidade, largura adequada, fluidez, continuidade, segurança e espaço de socialização (POLL, 2018).

Sobre isso, analise as afirmativas abaixo:

I. A inclinação transversal da faixa livre (passeio) das calçadas ou das vias exclusivas de pedestres não pode ser superior a 1 %. Eventuais ajustes de soleira devem ser executados sempre dentro dos lotes ou, em calçadas existentes com mais de 2,00 m de largura, podem ser executados nas faixas de acesso.

II. A inclinação longitudinal da faixa livre (passeio) das calçadas ou das vias exclusivas de pedestres deve sempre acompanhar a inclinação das vias lindeiras.

III. A faixa de serviço na calçada serve para acomodar o mobiliário, os canteiros, as árvores e os postes de iluminação ou sinalização. Nas calçadas a serem construídas, recomenda-se reservar uma faixa de serviço com largura mínima de 0,90 m;

IV. A faixa livre da calçada destina-se exclusivamente à circulação de pedestres, deve ser livre de qualquer obstáculo, ter inclinação transversal até 3 %, ser contínua entre lotes e ter no mínimo 1,00 m de largura e 2,10 m de altura livre.

V. A faixa de acesso da calçada consiste no espaço de passagem da área pública para o lote, sendo possível apenas em calçadas com largura superior a 2,00 m.

Estão CORRETAS apenas:

Escolha a alternativa CORRETA que preenche as lacunas da afirmação a seguir: “Em rotas acessíveis os desníveis de qualquer natureza devem ser evitados. Eventuais desníveis no piso de até ___mm dispensam tratamento especial. Desníveis superiores a ___ mm até ___ mm devem possuir inclinação máxima de 1:2 (50%)”:

Em relação aos requisitos e diretrizes técnicas para a acessibilidade em ambientes construídos, considere as seguintes assertivas no contexto de rampas:

I. Uma inclinação de até 8,33% em uma rampa é considerada acessível para cadeirantes.

II. A largura livre mínima recomendável para as rampas em rotas acessíveis é de 1,20 m.

III. É permitido o uso de piso tátil direcional em rampas.

Assinale a alternativa que indica todas as afirmativas corretas.

Observe o desenho a seguir para responder às questões 31 e 32.

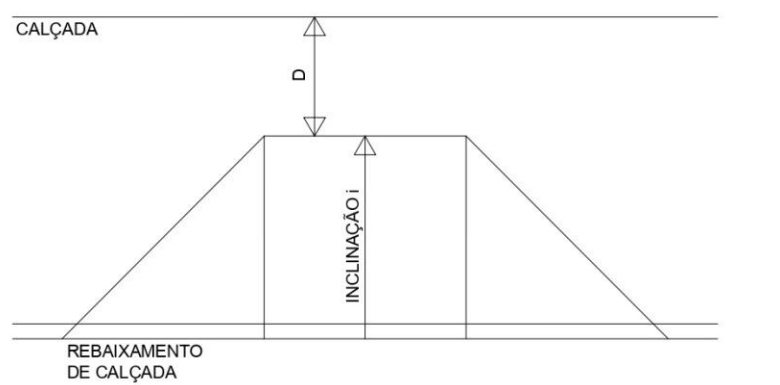

Croquis de rebaixamento de calçada

O desenho retrata o rebaixamento de calçada. Com relação à faixa livre de circulação da calçada (D), é correto afirmar que ela deve ser, no mínimo, de:

As medidas necessárias para a manobra de cadeira de rodas sem deslocamento são, para rotação de 90° = 1,20 m × 1,20 m; para rotação de 180° = 1,50 m × 1,20 m; e para rotação de 360° = círculo com diâmetro de 1,50 m.

Qual é a largura mínima recomendada para o vão livre de uma porta de acessibilidade destinada à passagem de cadeirantes, de acordo com as normas de acessibilidade?

As mesas ou superfícies de trabalho acessíveis devem ser facilmente identificadas e localizadas dentro de uma rota acessível. Na Figura 1 abaixo, as letras A e C representam, respectivamente:

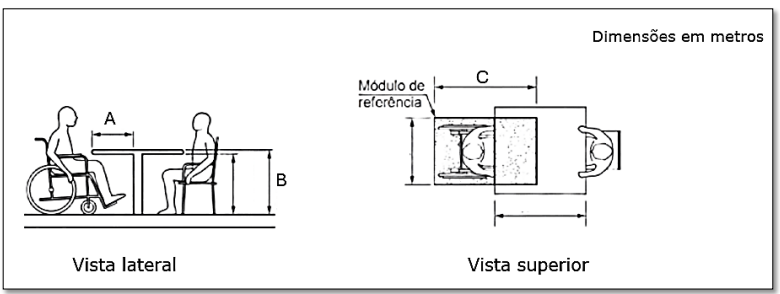

Figura 1 – Mesa – Medidas e área de aproximação

Sem escala

Ao projetar um estádio para jogos de futebol, projetistas entendem que o dimensionamento dos assentos terá impacto na capacidade total de ocupação da edificação. Projetistas sabem que devem considerar dados de amostragem populacional para especificação da largura das cadeiras numeradas. Para definir essa medida, precisarão considerar a dimensão antropométrica denominada largura do quadril sentado. Qual o referencial antropométrico correto a ser empregado ao se especificar a largura do assento?
