Questões de Concurso sobre Topografia

Em um mapa topográfico, as curvas de nível podem ser desenhadas com intervalos arbitrários.

Numa planta de situação, as escalas usualmente empregadas encontram-se listadas nas alternativas a seguir, à exceção de uma. Assinale-a.

Com relação ao apoio topográfico e sua acurácia, é correto afirmar que:

Para interpretar a planta de um levantamento topográfico, o arquiteto revisou as anotações realizadas durante o curso de graduação, especificamente, no que se refere às características das curvas de níveis, que são uma forma de representação do relevo a partir de linhas imaginárias que ligam pontos de igual altura no terreno e equidistantes entre si.

Uma característica que o arquiteto deverá apreender em sua revisão é:

Em um levantamento topográfico planialtimétrico, qual instrumento é comumente utilizado para medir ângulos horizontais e verticais, bem como distâncias, garantindo alta precisão nos dados coletados?

Ao analisar as curvas de níveis em um mapa topográfico, é possível obter diversas informações importantes para o planejamento de projetos arquitetônicos e urbanísticos.

Assinale a alternativa correta em relação às curvas de níveis.

Em plantas e cortes topográficos, diferentes tipos de linhas são empregadas para que a identificação visual dos elementos seja realizada facilmente. Considerando o exposto, é correto afirmar que a linha de cota secundária, em planta, e o perfil natural do terreno, em seção esquemática, são desenhados, respectivamente, por linhas:

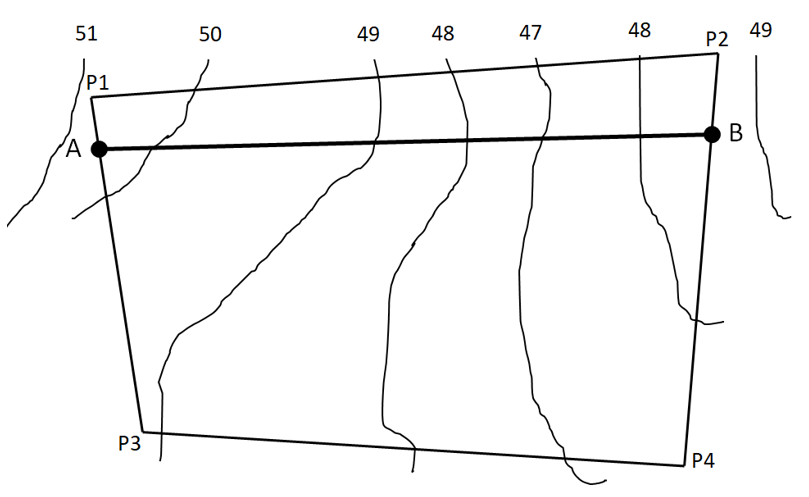

A figura a seguir mostra o resultado de um levantamento planiatimétrico de um terreno hipotético.

A opção que apresenta o perfil AB indicado na planta acima é:

Marque a alternativa que corresponde ao tipo de planta apresenta as curvas de nível existentes e projetadas, além de eventual sistema de coordenadas referenciais; a indicação do norte; as vias de acesso ao conjunto, arruamento e logradouros adjacentes com os respectivos equipamentos urbanos; e a indicação das áreas a serem edificadas.

Se o sinal da DN for positivo, a declividade é ascendente; se for negativo, a declividade é descendente.

O sistema cartográfico e de georreferenciamento é útil exclusivamente para grandes projetos de infraestrutura.

O __________________, também conhecido como ________________, é um plano que passa por um determinado ponto na superfície terrestre perpendicular ao plano do _______. __________________ é o plano que passa por um ponto da superfície terrestre seguindo a direção da agulha da bússola, num dado instante. Assinale a alternativa que completa as lacunas corretamente.

O sítio urbano da cidade de Aparecida é dominado por um conjunto de elevações, ao sul da área urbanizada, nas quais foram criados pontos turísticos como o Cruzeiro e o Mirante da Santa. Tais elevações são denominadas

A topometria divide-se em:

I - planimetria

II - tonometria

III - altimetria

IV - pluronofia

Estão CORRETOS os itens:

Para compreender melhor as feições (acidentes geográficos) que um terreno apresenta e como as curvas de nível se comportam em relação às mesmas, algumas definições geográficas do terreno são necessárias. As saliências do terreno que se destacam da serra principal formando os vales secundários ou laterais, são denominadas de:

Para a escavação de uma operação topográfica, além dos instrumentos básicos, é necessária a utilização do instrumento auxiliar que serve de suporte à MIRA sempre que se executa transporte de altitude ou cota.

Esse instrumento denomina-se:

No estudo para implantação de uma edificação no terreno, foi verificada a necessidade da execução de talude de corte, devido à topografia local.

Sabendo-se que a composição do solo é de areia, cujo declive indicado é de 3/5, que a altura a vencer é de 15 metros, e que haverá uma Berma ou patamar de 1,50 metro de base a cada 3 metros de altura, interligando os seguimentos em declive, a dimensão da base do talude deverá ser de:

Para definir o serviço de locação a ser empregado numa obra, o arquiteto analisou os dois tipos de processos de fixação dos alinhamentos no terreno. Nos itens a seguir, identifique com (C) as propriedades referentes ao processo dos cavaletes e com (T) ao processo de tábua corrida.

( ) Apresenta alinhamentos, que permanecem fixados por poucas horas, podendo ser facilmente deslocados.

( ) Compreende duas estacas cravadas no solo e uma travessa pregada sobre elas.

( ) Consiste na cravação de pontaletes de pinho distanciados entre si onde serão pregadas peças para a formação de uma cinta.

( ) É recomendado para o emprego de edificação de pequeno porte.

( ) Possui peças verticais que servirão para o erguimento de andaimes, sempre necessário.

A sequência correta é:

Ao implantar um edifício em um terreno, o arquiteto deve considerar uma série de fatores para garantir uma integração adequada com o entorno e uma eficiência no uso do espaço. Qual das alternativas abaixo apresenta a sequência correta e lógica de etapas que o arquiteto deve seguir para uma análise completa do terreno e seu entorno?

A previsão oportuna de situações desfavoráveis e de indícios de desconformidade permite ao gerente da obra tomar providências a tempo, adotar medidas preventivas e corretivas e tentar minimizar os impactos no custo e no prazo (MATTOS, 2017).

Sobre isso, analise as afirmativas abaixo:

I. A planta do levantamento planialtimétrico do imóvel deverá conter informações referentes à topografia, aos acidentes físicos, à vizinhança e aos logradouros.

II. Nas escavações efetuadas nas proximidades de prédios ou vias públicas, serão empregados métodos de trabalho que evitem ocorrências de qualquer perturbação oriundas dos fenômenos de deslocamento, tais como: escoamento ou ruptura do terreno das fundações, descompressão do terreno da fundação e descompressão do terreno pela água.

III. A estaca cravada por vibração é aquela em que a própria estaca ou um molde é introduzido no terreno por golpes de martelo ou pilão.

IV. A Nega refere-se ao deslocamento obtido dos 5 últimos golpes do martelo (ou pilão) durante o processo de cravação de uma estaca.

V. Para fins de projeto das fundações, deverão ser programadas sondagens para reconhecimento do solo, com a finalidade de obter amostras para se conhecer as suas características.

Estão CORRETAS apenas:
