Para que a entrada trifásica não entre em curto, a...

Q1792805

Prova: SELECON - EMGEPRON - Técnico de Projetos Navais - Área: Técnico em Eletricidade - 2021

A figura 1 apresenta diagrama de potência e comando de um motor de corrente alternada e serve como base para responder às questões 26 e 27.

Imagem associada para resolução da questão

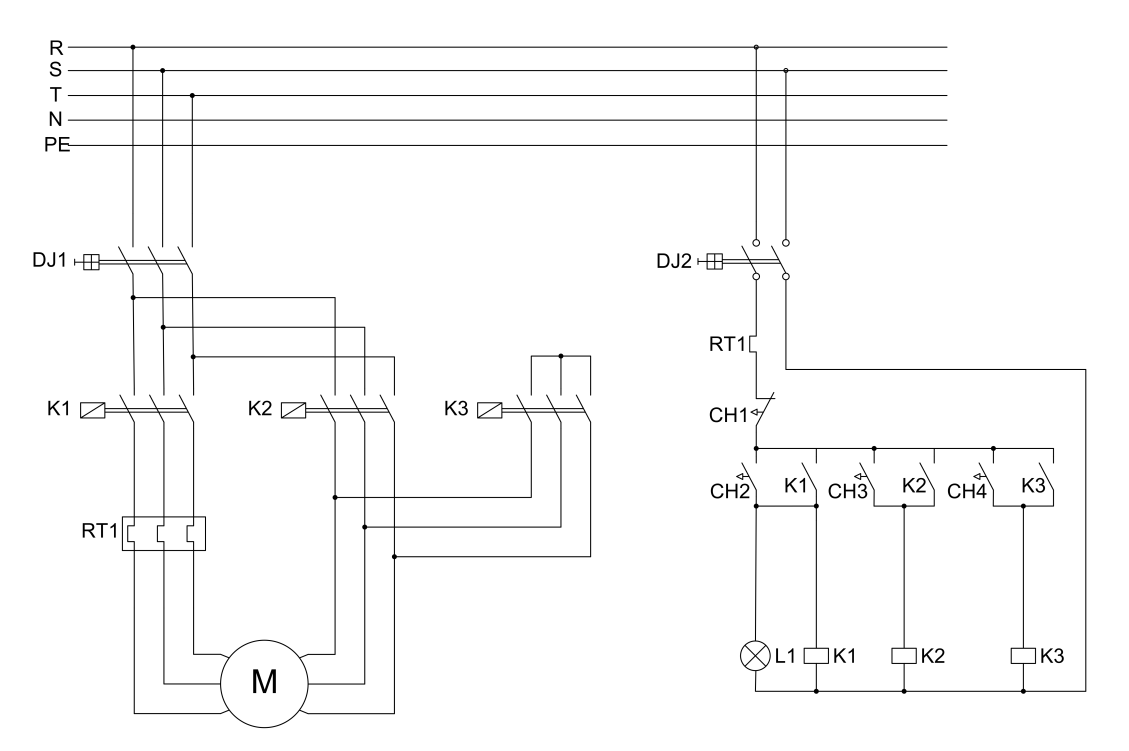

Figura 1 – Diagrama de potência e comando de motor de corrente alternada

Adaptado de FRANCHI, C. M. Acionamentos Elétricos. 4. ed. Rio de Janeiro: Érica, 2008.

Para que a entrada trifásica não entre em curto, a alteração necessária consiste em:

remover o fusível térmico FT1

remover o contato de selo em CH2

adicionar intertravamento entre K2 e K3

adicionar um contato de selo de K2 em CH2
