Deseja-se medir todas as resistências entre os terminais de...

Ano: 2022
Banca: Fundação de Estudos e Pesquisas Socioeconômicos - FEPESE
Prova: FEPESE - CELESC - Eletricista - 2022

Figura 4

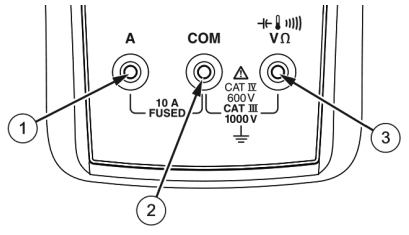

Responda às questões 53 e 54 de acordo com a figura abaixo que mostra os três terminais de um multímetro digital convencional.


Imagem associada para resolução da questão

Deseja-se medir todas as resistências entre os terminais de um potenciômetro de três terminais. O potenciômetro encontra-se soldado em uma placa com diversos outros elementos.


Quais os passos que devem ser seguidos para a correta medição?

A

Somente um terminal do potenciômetro deve ser retirado do circuito. Os terminais 1 e 2 do multímetro deverão ser utilizados para medição da resistência.

B

Pelo menos dois terminais do potenciômetro devem ser retirados do circuito. Os terminais 1 e 2 do multímetro deverão ser utilizados para medição da resistência.

C

Todos os terminais do potenciômetro devem ser retirados do circuito. Os terminais 1 e 2 do multímetro deverão ser utilizados para medição da resistência.

D

Somente um terminal do potenciômetro precisa ser retirado do circuito. Os terminais 2 e 3 do multímetro deverão ser utilizados para medição da resistência.

E

Pelo menos dois terminais do potenciômetro devem ser retirados do circuito. Os terminais 2 e 3 do multímetro deverão ser utilizados para medição da resistência.
