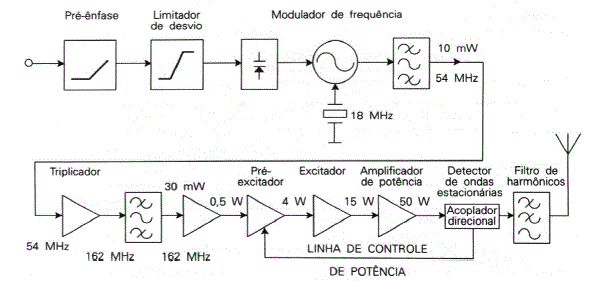

Analise o diagrama em blocos a seguir.

Imagem associada para resolução da questão

Em seguida, analise as seguintes afirmativas relacionadas a esse diagrama de blocos, assinalando com V as verdadeiras e com F as falsas.

( ) A função da pré-ênfase é manter o desvio de frequência independente da frequência do sinal modulante.

( ) O circuito modulador em frequência cumpre três funções básicas: oscilador em 18 MHz, modulador de reatância e triplicador de frequência.

( ) O limitador de desvio garante um sinal modulado de amplitude constante e frequência proporcional à frequência modulante.

( ) Ao multiplicarmos a frequência do sinal modulado em FM, aumenta-se sua frequência, mantendo-se o mesmo desvio de frequência.

( ) Os estágios de potência desse transmissor empregam dispositivos semicondutores em função da baixa potência transmitida.

Assinale a sequência CORRETA.


A

F F V F F


B

F V F F V


C

V F V V F


D

V V F V V

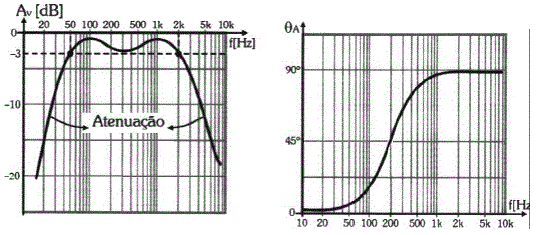

Observe a seguir os gráficos referentes a um filtro RLC.

Imagem associada para resolução da questão

Com relação a esses gráficos, é CORRETO afirmar que:


A

a frequência de ressonância é igual a 2 kHz.


B

a largura de faixa desse circuito é igual a Bw = 1,95 kHz.


C

a taxa de atenuação é igual a 20 dB/oitava.


D

o circuito apresenta um fator de ondulação maior que 5 dB.

Um sinal de voz com potência média igual a 14 dBm é passado através de um amplificador com ganho de potência igual a 16 dB. Com base nos dados apresentados, assinale a alternativa que apresenta o valor correto da potência média do sinal de saída desse amplificador.


A

1 W.


B

30 dB.


C

30 W.


D

1000 W.


E

224 mW.

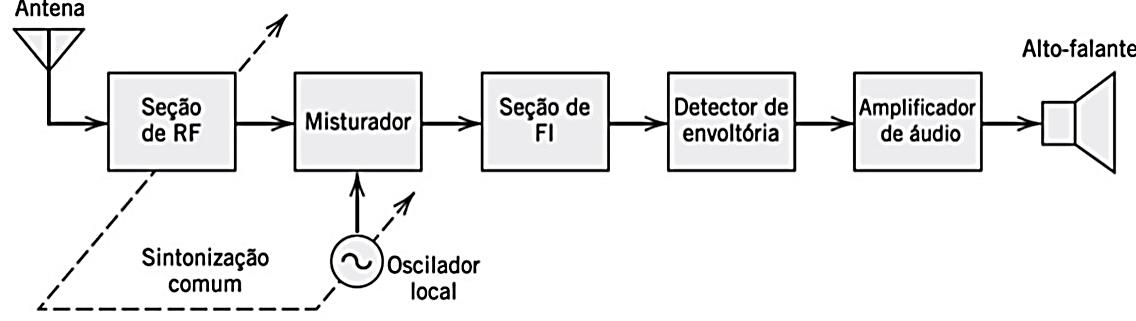

Na figura a seguir, é mostrado o diagrama em blocos de um receptor AM do tipo super-heteródino.


Imagem associada para resolução da questão


Supondo que se deseja sintonizar o sinal de uma estação de rádio cuja frequência portadora é igual a 1 MHz, qual deverá ser, nesse caso, a frequência do oscilador local?


A

455 kHz.


B

545 kHz.


C

1,455 MHz.


D

1,910 MHz.


E

2,0 MHz.

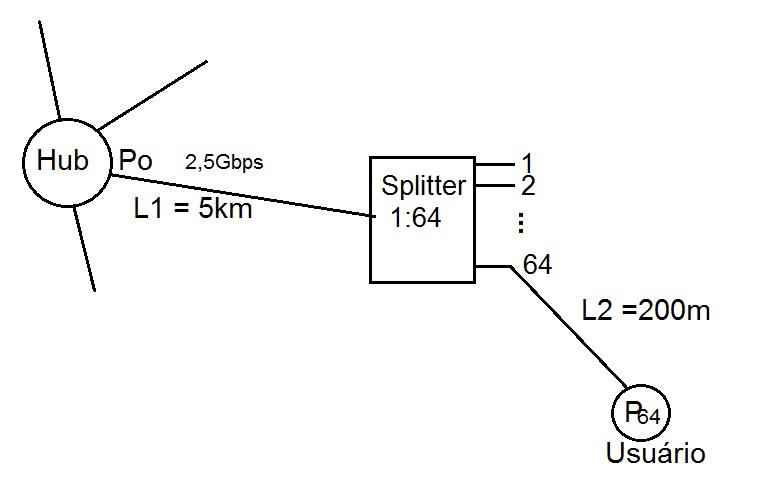

Considere o diagrama esquemático de uma rede óptica utilizando a tecnologia PON para levar a fibra até a casa do usuário final (FTTh – Fiber to the home), apresentado na figura ao lado:


Imagem associada para resolução da questão


Considere que o equipamento receptor óptico do usuário P64 tem sensibilidade de -20 dBm. O Hub tem taxa de dados de downstream de 2,5 Gbps. As fibras ópticas ligando o Hub até o splitter de 1:64 usuários, numa distância L1 = 5 km, bem como o cabo óptico que liga o splitter ao P64, com L2 = 200 m, apresentam coeficientes de atenuação de 0,5 dB/km. Os conectores nas terminações das fibras apresentam perdas de 1 dB. Suponha não haver emendas nas fibras ao longo dos trechos considerados. Para uma margem de garantia de 10 dBm acima da sensibilidade mínima do receptor, a potência Po na saída do Hub e a taxa de dados para o usuário final terão, respectivamente, os valores aproximados de:


A

-25 dBm e 100 Mbps.


B

-17 dBm e 40 Mbps.


C

5 dBm e 40 Mbps.


D

15 dBm e 40 Mbps.


E

15 dBm e 100 Mbps.

Calcule a potência na entrada do receptor para uma ligação microondas em visibilidade com as seguintes características: o transmissor tem 40 dBm de potência nominal de saída; sua antena tem um ganho de 40 dB; a atenuação introduzida pelo sistema de alimentação de transmissão é de 10 dB; a atenuação do espaço livre é de 130 dB; a atenuação total do sistema de alimentação na recepção é de 10 dB; e o ganho da antena de recepção é de 40 dB.


A

-10 dBm


B

-20 dBm


C

-30 dBm


D

-60 dBm


E

-90 dBm

Usa-se o artifício de raio equivalente da Terra para representar a onda que se propaga entre duas antenas através de um feixe retilíneo. Esse artifício facilita o projeto de ligação dos sistemas rádio cujo mecanismo de propagação dominante é o de


A

difração.


B

refração.


C

tropodifusão.


D

espaço livre.


E

reflexão ionosférica.

Considere um problema de comunicação digital no qual uma fonte binária emite, a cada intervalo de sinalização, uma dentre as seguintes mensagens: dígito “0” e dígito “1". A probabilidade de transmissão do dígito “0" é 60% (P0 = 0,6) e a probabilidade de transmissão do dígito ‘T é 40% (Pi - 0,4). A probabilidade de erro desse canal é 20% (Pe = 0,2), ou seja, 20% dos dígitos “0" transmitidos chegam como 'T ao receptor e 20% dos dígitos “1" transmitidos chegam como "0” ao receptor. Calcule a probabilidade de o receptor receber o dígito “0” e assinale a opção correta.


A

56%.


B

50%.


C

48%.


D

20%.


E

12%.

Sistemas de comunicações ópticas usam fibras de sílica como canal de comunicação. As fibras ópticas padrão têm atenuação de 0,2 dB/Km. Sabendo que o transmissor injeta na fibra 8 dBm de potência óptica e que a fibra atenua metade do sinal, calcule o tamanho do enlace óptico, levando em consideração apenas as perdas da fibra óptica, e assinale a opção correta.


A

15,0 Km.


B

16,0 Km.


C

17,5 Km.


D

20,0 Km.


E

35,0 Km.

Analise as afirmativas a seguir referentes ao dimensionamento e à cotagem de desenhos, assinalando com V as verdadeiras e com F as falsas.

( ) As cotas em arestas não visíveis devem ser evitadas; se necessário, aplica-se um corte na peça.

( ) As linhas de cota podem interceptar as linhas representadas no desenho, desde que as cotas maiores sejam colocadas por dentro das cotas menores.

( ) Os indicadores de cotagem serão inseridos inclinados a 30º, 45º ou 60º, com a seta tocando o detalhe, escrevendo-se a notação na extensão horizontal do indicador.

( ) As linhas de centro, de contorno e eixos de simetria podem ser utilizadas como linhas de cota, mas nunca como linhas de extensão.

( ) As várias circunferências concêntricas serão cotadas passando suas linhas de cota pelo centro, permitindo comparações entre os valores.

Assinale a sequência CORRETA.


A

F F V V F


B

F V F V V


C

V F V F V


D

V F V F F

Considere a transmissão de um sinal digital de seis níveis a uma velocidade de 4 kbaud, empregando-se filtro passa-baixa com fator de filtragem igual a 0,75.

Nesse caso, a velocidade de transmissão e a largura de faixa desse sinal digital são, respectivamente, iguais a:


A

4 kbps e 8 kHz.


B

64 kbps e 1,75 kHz.


C

256 kbps e 3,5 KHz.


D

512 kbps e 7,0 kHz.

Analise as afirmativas relativas ao tipo de antena a seguir.

  • Na horizontal, a irradiação ocorre igualmente em 360º, o que leva a denominá-la como antena omnidirecional.
  • Apresenta dois lóbulos de irradiação e duas áreas vazias na projeção vertical, caracterizando a ausência de irradiação para o alto.
  • É um dipolo construído a partir da imagem do monopólio em relação à superfície do solo que funciona como um espelho para a antena.
  • Indicada em enlaces nas faixas de MF e HF, em que se faz o emprego de radiais.

Após essa análise, é CORRETO afirmar que se trata de uma antena:


A

dipolo dobrado.


B

rômbica.


C

vertical.


D

Yagi-Uda.

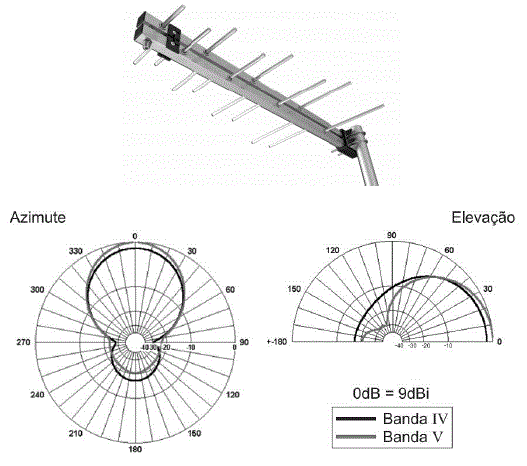

Observe a seguir a figura de uma antena e seu diagrama de irradiação.

Imagem associada para resolução da questão

Com relação a essa antena, é CORRETO afirmar:


A

Aplica-se na recepção de canais de TV em UHF, dos canais 14 a 69.


B

É um arranjo monopolo com loop helicoidal.


C

É uma antena omnidirecional do tipo Yagi-Uda, de 16 elementos.


D

Utiliza-se de um baloom para conexão do cabo coaxial à antena.
