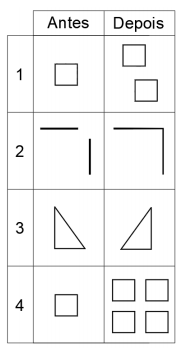

Na coluna da esquerda são apresentados o antes e o depois da aplicação de um determinado comando do AutoCad e na direita, o comando utilizado. Numere a coluna da direita de acordo com a da esquerda.
( ) Array
( ) Filet
( ) Copy
( ) Mirror
Assinale a sequência correta.
A
4, 3, 1, 2
B
1, 2, 4, 3
C
1, 4, 3, 2
D
4, 2, 1, 3
Lançado em 1982 pela Autodesk, Inc., o AutoCad é um programa de software de Desenho Assistido por Computador (DAC) ou CAD (do inglês: computer aided design) em 2D e 3D (3 dimensões), utilizado para desenhos, croquis e criação de projetos para edifícios, pontes e outros projetos de engenharia.
(Disponível em: https://www.zaask.pt/blog/o-que-e-o-autocad-e para-que-serve/.)
Sobre os principais comandos do Autocad, assinale a alternativa INCORRETA.
A
BREAK: abre um vão em uma linha, polilinha ou arco.
B
FILLET: arredonda os cantos entre duas linhas ou polilinhas.
C
ARRAY: cria cópias múltiplas de objetos através de um padrão.
D
SPLINE: elimina os arcos das polilinhas e une os vértices com segmentos de reta.
Com relação ao recurso layers do Autocad, marque a alternativa INCORRETA:
A
É importante que os objetos de um mesmo tipo sejam colocados na mesma layer.
B
Somente os arquivos gerados em Autocad possuem o recurso layer.
C
É possível mudar um objeto de uma layer para outra.
D
Ao se introduzir um novo elemento no desenho, ele irá pertencer à current layer.
E
Layers servem para definição de espessura de linhas.
O recurso das coordenadas do AutoCad possibilita que sejam especificadas com exatidão as dimensões dos desenhos a serem criados. Para definir uma coordenada exata, com valores de X e Y do ponto em relação à origem do sistema de coordenadas, deve ser utilizada a opção de coordenadas
A
cartesianas relativas.
B
polares absolutas.
C
georreferenciadas.
D
cartesianas absolutas.
E
polares relativas
Utilizando o AutoCAD como ferramenta de desenho, é correto afirmar que:
A
O comando boundary cria uma área limitada por arcos, linhas e outros elementos formando uma spline ou uma região.
B
No array evidencia, se as distâncias entre as linhas e entre faixas forem negativas, o arranjo será ascendente na lateral e para a esquerda.
C
O comando Redrawall conclui, isto é, prepara a imagem da viewport ativa, habilitando as auxiliares (blips) da área de desenho. Existe também o comando Redraw que atua em todas as viewports abertas na área de desenho.
D
A função Object Snap dá acesso aos Object Snap Modes, os quais sentem uma atração automática por pontos dos elementos do desenho (pontos notáveis).
E
Os comandos Dtext e Mtext permitem introduzir caracteres novos no comando filet. Esses caracteres especiais são representados por códigos de controle precedidos por sinais de porcentagem (%%). O código “%%c” desenha o símbolo de grau (°) e o código “%%d” desenha o símbolo de diâmetro (∅).
No programa AutoCad, as teclas de atalho do teclado F7 e F8 ativam, respectivamente,
A
ajuda e snap a objeto.
B
exibição de grade e snap.
C
exibição de grade e orto.
D
planoIso e entrada dinâmica.
Ano:
2019
Prova:
AMEOSC - Prefeitura - Professor de Informática - 2019
No AutoCAD existem dois tipos de sistemas de coordenadas. Em ambos sistemas as coordenadas podem ser absolutas ou relativas. Trata-se dos sistemas:
A
Polar e Central.
B
Central e Alinhado.
C
Côncavo e Convexo.
D
Retangular e Polar.
os comandos de ediçäo no AUTOCAD permitem alterar objetos que já foram criados, ou gerar novos Objetos a partir dos que já existem. Para isso é necessário identificar quais os objetos que serão editados. Os comandos de edição, quando acionados, entram em modo um de "Seleção de Objetos", Onde o usuário definir o conjunto de elementos. Dentre esses comandos, tem-se o comando CÓPIAS PARALELAS (CP) ou Offset para a criação de objetos a partir de existentes. Sobre esse comando, assinale a alternativa incorreta
A
Para acionar o comando CP, basta digitar na área de diálogo: "CP".
B
Para acionar o comando CP, basta selecionar a opçäo CP no menu Desenhar.
C
Para acionar o comando CP basta digitar na área de diálogo: "Copiar", ou simplesmente "CP".
D
Para acionar o comando CP, basta clicar no ícone CP na caixa de ferramentas.
E
O AutoCAD ficará repetindo o comando CP até que se pressione <Enter> para encerrar o comando.
O programa AutoCAD possui diversos comandos com funções definidas. Considerando o comando e sua respectiva função, relacione adequadamente as colunas a seguir.
1.ARX.
2.PURGE.
3.FILL.
4.SETVAR.
( ) Carrega, descarrega e provê informações sobre aplicações ObjectARX.
( ) Lista ou muda os valores das variáveis de sistema.
( ) Controla o preenchimento de multilinhas, traces, solids, hatch's e polylines com espessura.
( ) Remove objetos nomeados não usados, como blocos ou layers, da base de dados do desenho.
A sequência está correta em
A
1, 2, 3, 4.
B
1, 4, 3, 2.
C
2, 3, 1, 4.
D
4, 3, 2, 1.
Os sistemas de informação geográfica transmitem a ideia de análise, modelagem e simulação desses projetos automatizados, enquanto que a cartografia digital transmite a ideia de automação de projetos com o auxílio de computador e outros equipamentos conexos.
Em relação a essas definições, é correto afirmar:
A
Um CAD permite integrar em uma única base de dados informações representando vários aspectos de estudo de uma região, a entrada de dados de diversas formas, combinar dados de diferentes fontes, gerando novos tipos de informações, e gerar relatórios e documentos gráficos de diversos tipos.
B
Os objetivos de um CAD (Desenho Auxiliado por Computador) são diferentes dos objetivos de um SIG (Sistema de Informação Geográfica); portanto, os CAD’s podem ser utilizados em conjunto com os SIG’s.
C
A diferença de um CAD de um SIG consiste basicamente no fato de que este último é um instrumento de desenho digital e não um sistema de processamento de informação espacial.
D
Um CAD possui funções que permitem a representação precisa de linhas e formas, podendo ser utilizado na digitalização de mapas e cartas, sem restrições no que diz respeito à atribuição de outras informações às entidades espaciais.
E
Um CAD é um sistema de informação dotado de tecnologia que automatiza tarefas até então realizadas manualmente e facilita a realização de análises complexas, através da integração de dados de diversas fontes.
Observe as cotas das figuras (1) e (2) a seguir.
Figura 1
Figura 2
De acordo com o que estabelece a norma NBR 10.126, assinale a alternativa CORRETA.
A
Todas as cotas das figuras (1) e (2) estão corretas.
B
Todas as cotas da figura (1) estão corretas, e existem erros de cotagem na figura (2).
C
Todas as cotas da figura (2) estão corretas, e existem erros de cotagem na figura (1).
D
Existem erros de cotagem na figura (1) e na figura (2).
Uma das etapas mais importantes do processo de desenho é a cota. O AutoCAD permite uma cotagem automática com amplas possibilidades de estilo e edição. Assinale a alternativa que corresponde à ferramenta de cotas do AutoCad chamada de “DIM Ordinate”:
A
Cria cotas a partir de pontos de coordenadas.
B
Cria cotas alinhadas formada pelos pontos de origem.
C
Gera cotas contínuas a partir de um segundo ponto da cota anterior.
D
Cria várias cotas automaticamente, com ajuda da caixa flutuante, cota várias dimensões ao mesmo tempo escolhendo o tipo de cotagem.
Com relação aos comandos do programa AutoCAD, assinale a alternativa INCORRETA.
A
O comando Linha (ou Line, na versão em inglês) permite a construção de linhas horizontais, verticais e inclinadas.
B
O comando Mover (ou Move, na versão em inglês) permite movimentar entidades do desenho e só pode ser utilizado no desenho que está aberto.
C
O comando Aparar (ou Trim, na versão em inglês) é usado para apagar linhas cruzadas nos desenhos em construção.
D
O comando Escala (ou Scale, na versão em inglês) é usado para alterar a escala de desenhos.
Sobre comandos do software AutoCAD, assinale a alternativa INCORRETA.
A
O comando ARRAY é utilizado para fazer cópias em uma matriz ortogonal (linhas e colunas) ou em uma matriz circular.
B
O comando OFFSET é utilizado para criar entidades paralelas em linhas, polilinhas, circunferências e arcos; entretanto, não funciona em blocos, como retângulos.
C
O comando STRETCH é utilizado para alterar as dimensões de um objeto, sem que seja necessário redesenhá-lo.
D
O comando TRIM é utilizado para cortar linhas que se interceptam. Ele funciona com a seleção de uma linha cortante e depois das linhas que serão cortadas.
Na representação dos projetos, os desenhos técnicos são comumente produzidos com o auxílio de softwares específicos. Entre estes softwares está o AutoCAD, que gera arquivos editáveis com a extensão
A
.dxf.
B
.plt.
C
.dwg.
D
ctb.
E
.xls.
Que tipo de coordenadas no AutoCad tem o formato @d < a < b, onde “d” é a distância, “a” o ângulo no plano XY e “b” o ângulo entre o plano XY e o sentido positivo de Z?
A
Coordenadas Relativas
B
Coordenadas Relativas Cilíndricas
C
Coordenadas Relativas Polares
D
Coordenadas Relativas Esféricas
Ano:
2018
Banca:
Comissão permanente de Concursos - UFAM - COMPEC
Prova:
COMPEC - UFAM - Técnico em Eletromecânica - 2018
No AutoCAD (versão 2004 ou superior), o objeto da figura (1) é obtido a partir do objeto da figura (2), utilizando uma única função e suas opções.
Assinale a alternativa que apresenta a função CORRETA:
A
Multiline
B
Rotate
C
Array
D
Copy
E
Offset
No AutoCAD, o comando que promove o preenchimento
sólido de uma área delimitada existente é o
A
Hatch.
B
Solid.
C
Gradiente.
D
Área.
No AutoCAD, o comando que permite criar cópias de objetos
organizados em um padrão polar ou retangular é o
A
Copy.
B
copybase.
C
Mirror.
D
Array.
Um acoplamento possui a dimensão interna de Ø30 G7k6 pelo sistema ISO de tolerâncias e ajustes.
Sobre elaborar a cota Ø30 G7k6 no AutoCad, é correto afirmar:
A
O comando DIMENSION DIAMETER pode ser utilizado, porém permite inserir na cota somente valores numéricos.
B
O comando DIMENSION JOGGED deve ser utilizado, podendo inserir na cota termos alfanuméricos.
C
O comando DIMENSION LINEAR pode ser utilizado, permitindo editar no texto da cota termo alfanuméricos.
D
O comando DIMENSION LAYER deve ser utilizado, porém é necessário criar uma caixa de texto na cota.
