Questões de Concurso sobre Elétrica / Eletrônica

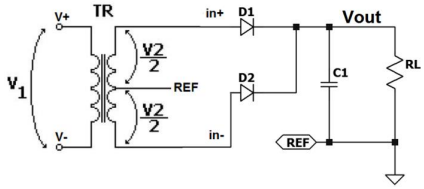

Determine a relação de espiras N2/N1 do transformador da figura a seguir, sabendo que a tensão de saída do circuito abaixo é de 5 V e que o primário do transformador está conectado à rede elétrica de 110 V e 50 Hz. Considere que RL = 3,47 kΩ, o capacitor C1 = 1149,61 µF e que todos os diodos são de silício com VD = 0,7 V e tensão de ruptura avalancha maior que 91,21 V:

Considere um quadro de distribuição de circuitos alimentados por um medidor trifásico e que possui somente disjuntores monopolares, alimentando circuitos 127 V fase-neutro. Considere, ainda, que apenas um dos cabos de alimentação do quadro referente a uma fase está aquecendo em relação aos demais que se encontram frios, quando todos os circuitos estão ligados e à plena carga. Considerando a situação hipotética, é correto afirmar que:

Sobre materiais utilizados em SPDAs, relacione as colunas a seguir.

1. Conector de uso geral.

2. Conjunto de contravoltagem.

3. Terminais aéreos.

4. Captor Franklin.

5. Mastro H.

( )

( )

( )

( )

( )

A sequência está correta em

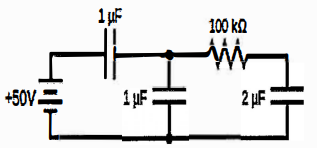

Observe o circuito abaixo.

Determine a constante de tempo do circuito acima e assinale a opção correta.

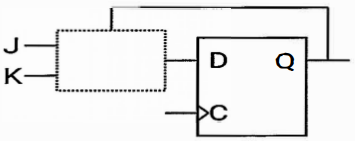

Observe o circuito lógico abaixo.

Assinale a opção que apresenta a saída de um circuito lógico que, inserido no quadrado pontilhado da figura acima, tendo os sinais J, K e Q como entrada e com sua saída conectada na entrada do flip-flop tipo D, permita construir um flip-flop tipo JK.
