Questões de Concurso sobre Elétrica / Eletrônica

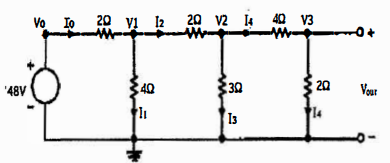

Considere o circuito abaixo.

-

-

Com base no circuito acima, assinale a opção que apresenta o valor da tensão de saída V_out•

A manutenção deverá ser administrada com base na viabilidade econômica, incluindo um orçamento de serviços previamente estabelecido. “Um processo útil à manutenção é o que permitiria um orçamento prévio dos ___________ sem maiores dificuldades. Para viabilizar este processo por computador, é necessário que as tabelas de _____________ (humanos e de máquinas) tenham os custos por hora (ou pelo menos que permitam facilmente levantar o custo unitário). As tabelas de materiais também devem ter seus _____________ atualizados, bem como se deve ter acesso a custos de execução por terceiros.” Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

Uma carga trifásica equilibrada, conectada em delta, absorve da rede uma potência aparente de 6,6 kVA quando a tensão de linha é 220 V eficaz. Qual é o módulo da corrente de fase da carga?

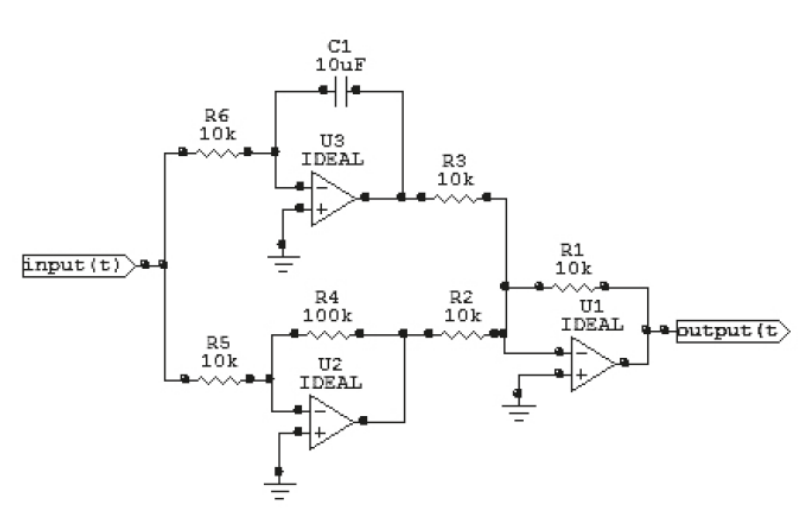

Um equipamento bobinador de uma fábrica de papel apresentou defeito. Ao analisar o problema, constatou-se uma avaria em sua placa de controle, constituída por um sistema de controle analógico. Foi feita a alteração por um sistema digital, porém os dados dos ganhos proporcional e integral devem ser mantidos. Assinale a alternativa que expressa de forma correta os ganhos proporcional e integral, respectivamente.

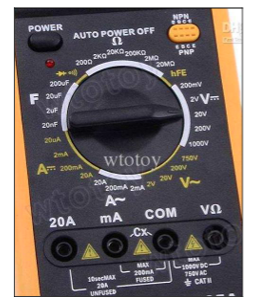

Sobre o medidor da imagem, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Todos os instrumentos digitais deste tipo medem True RMS.

( ) O instrumento mede indutância com escala de 20 nF a 200 uF.

( ) É capaz de realizar teste de continuidade.

( ) Mede o ganho em corrente alternada de um transistor.

( ) Mede corrente contínua, apenas.

( ) Realiza medição de capacitância com os dois terminais extremos.

( ) É possível testar dispositivos semicondutores denominados de diodo, apenas.

A sequência está correta em
