Questões de Concurso sobre Elétrica / Eletrônica

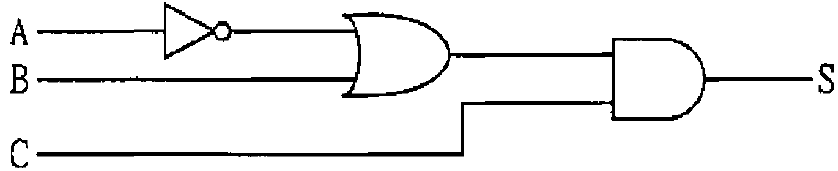

Analise o circuito lógico abaixo e coloque F (falso) ou V (verdadeiro) nas afirmativas a seguir.

( ) Quando A = 0, a saída S sempre terá sinal lógico ALTO.

( ) O valor de S será sempre igual ao valor de C.

( ) Quando A = 0, a saída S será igual ao valor de C.

( ) Quando A = 0 e C = 1, a saída S será sempre igual a 1 independente do valor de B.

( ) Quando C = 1 e B = 1, a saída S será sempre igual ao valor de A.

Assinale a opção correta.

Em alguns circuitos lógicos, não existe saída especificada para certas combinações de entrada (don't care). A partir da tabela da verdade abaixo, assinale a opção que apresenta a expressão lógica simplificada da saída S.

Dado: x representa condições de irrelevância (don't care).

Uma chave de partida direta composta por um contator tripolar e um relé de sobrecarga é utilizada no acionamento de uma motobomba centrífuga. Ao ser comandada externamente, nota-se que o contator atraca normalmente, mas o motor não funciona. Por precaução, os terminais de alimentação do motor foram desligados, e o eletricista mediu as tensões de entrada e de saída da chave de partida, encontrando os seguintes valores:

Sabendo-se que o relé de sobrecarga encontra-se em perfeitas condições de operação, e que o acionamento eletromecânico do contator é normal, assinale a alternativa que indica a causa do defeito

Coloque (F) falso ou (V) verdadeiro nas afirmativas abaixo, em relação aos conversores digital-analógico e analógico-digital, assinalando a seguir a opção correta.

( ) A resolução percentual de um DAC depende unicamente do número de bits.

( ) O erro de fundo de escala soma um pequeno valor positivo ou negativo à saí da analógica esperada para qualquer entrada digital.

( ) O erro de offset é o desvio máximo do valor ideal de saída do DAC, expresso como porcentagem do fundo de escala.

( ) Um DAC é monotônico se sua saída aumenta conforme a entrada binária é incrementada de um valor para o seguinte.

( ) A tensão de saída V_AX de um ADC de rampa digital é uma forma de onda do tipo escada que aumenta em passos discretos até exceder a tensão de entrada, V_A. O fato de que V_AX não aumenta de maneira contínua, mas em degraus, provoca uma diferença entre a quantidade real (analógica) e o valor digital associado. Isso é denominado erro de quantização.

Analise as afirmativas abaixo com relação aos componentes presentes no regulador.

1. Os dois transistores mostrados na figura são do tipo PNP.
2. Os transistores possuem três terminais nomeados de base, coletor e emissor.
3. Apesar dos diodos D1 e D2 serem diferentes, os terminais deles possuem a mesma nomenclatura: ânodo e cátodo.

Assinale a alternativa que indica todas as afirmativas corretas.
