Questões de Concurso sobre Elétrica / Eletrônica

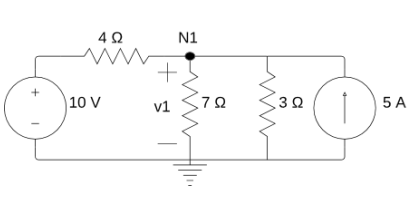

Utilizando o método na análise nodal, assinale a alternativa com a equação correta para o nó N1 do circuito da seguinte figura, considerando, como convenção, as correntes saindo do referido nó.

Um técnico foi chamado para analisar um equipamento que estava sobreaquecendo. Estudando o circuito elétrico desse equipamento, suspeitou de uma possível condição de ressonância em um trecho RLC série, alimentado por uma fonte CA, cujos componentes possuíam os seguintes valores:

Fonte: 127 V (eficaz) e frequência de 60 Hz.

Resistor: 10 Ω.

Indutor: 0,04 H.

Capacitor: 144 µF.

Se calculado corretamente pelo técnico, o valor aproximado da frequência de ressonância do circuito descrito deve ser de

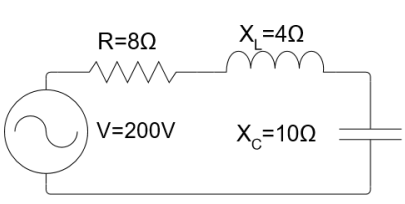

Para o circuito da seguinte figura, qual é o módulo da potência reativa fornecida pela fonte de tensão?

Os Dispositivos de Proteção contra Surto (DPS), comumente utilizados em instalações elétricas de baixa tensão, são constituídos por um

De acordo com a norma vigente, uma ferramenta que não deve ser utilizada por um eletricista em instalações elétricas prediais de baixa tensão, no processo de preparar a terminação de um condutor para efetuar sua conexão em bornes/terminais, é:
