Seja um sistema elétrico de potência, tal como mostra a figura a, em que a potência elétrica transmitida do gerador até a barra "m" é mostrada na figura c, denominada como em operação normal. A tensão interna do gerador e sua reatância são apresentadas na figura b. Ao acontecer um curto-circuito franco no ponto "F" ou na barra "t", a potência a ser transmitida durante o curto seria zero (sistema em curto).

Imagem associada para resolução da questão

De acordo com o critério das áreas iguais, o sistema tem a possibilidade de resistir a essa perturbação e manter-se estável somente se o curto-circuito for extinto até o ângulo crítico (δcrit), isto é, quando a área A1 A2 . De acordo com as premissas indicadas, a expressão para o ângulo crítico (δcrit) é:


A

δcrit = arccos[sen ] rad


B

δcrit = arccos[sen ] rad


C

δcrit = arccos[sen ] rad


D

δcrit = arccos[sen ] rad

Em uma determinada instalação industrial em que o fator de potência se apresenta baixo, diversas são as possibilidades para essa condição. Sendo assim, assinale a alternativa que não apresenta uma causa para o baixo fator de potência.


A

Motores superdimensionados.


B

Transformadores em operação a vazio.


C

Grande número de motores de pequena potência em operação durante longo período.


D

Motores síncronos operando durante um longo período de tempo.

Um circuito CA apresenta carga RL série em paralelo com capacitância C, sendo o conjunto conectado em paralelo com a fonte de tensão senoidal. O valor de C, em função de R, L e da frequência angular , que faz com que a corrente total que sai da fonte esteja em fase com a sua tensão é:


A


B


C


D

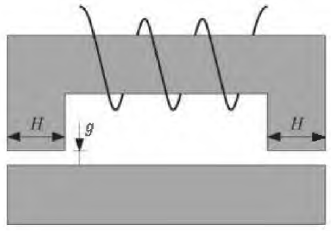

A figura seguinte apresenta o circuito magnético de um indutor com N espiras. Nesse caso, o núcleo ferromagnético possui relutância negligenciável e profundidade P. Além disso, os entreferros possuem largura H e distância g.

Imagem associada para resolução da questão

Considerando que a permeabilidade magnética do ar é μD, a expressão que representa a indutância do indutor é:


A

N2μ0 H P/g


B

N2 g μ0/(HP)


C

2N2 g μ0/(HP)


D

N2μ0HP/(2g)
