Questões de Concurso sobre NBR 10844 - Instalações prediais de águas pluviais

Instalações hidráulico-sanitárias prediais englobam canalizações, dispositivos, conexões, componentes especiais e acessórios que viabilizam o abastecimento de água e o afastamento de águas residuais ou pluviais dos edifícios. A tubulação responsável por receber diretamente os efluentes dos aparelhos sanitários é denominada:

Para realização do manejo adequado das águas pluviais, é muito importante poder mensurar as intensidades de chuvas. Para tanto, são utilizados instrumentos de medição, entre os quais:

De acordo com a NBR 10844 – Drenagem Pluvial em Edificações, A inclinação das calhas de beiral e platibanda deve ser uniforme, com valor mínimo de:

A instalação de águas pluviais de uma edificação é composta por condutores horizontais e verticais e, nesses condutores, a água escoa por gravidade. Desse modo, a declividade mínima dos condutores horizontais, para que a água escoe adequadamente, é de

Em se tratando de instalações prediais de águas pluviais, o diâmetro interno mínimo dos condutores verticais de seção circular é:

Considere as características padrões dos principais materiais empregados em instalações prediais hidráulicas e sanitárias no Brasil e relacione com o tipo de instalação prioritária:

I - Alguns dos principais materiais utilizados são: PVC, PPR e CPVC; com ligações soldáveis ou roscáveis; e podem trabalhar sob pressões usualmente até 40mca.

II - Usualmente, os diâmetros comerciais são os maiores dos sistemas prediais hidrossanitários convencionais. Alguns dos principais materiais utilizados são: PVC e chapas metálicas.

III - É comum que os diâmetros comerciais sejam menores que as demais instalações prediais hidráulicas e sanitárias. Alguns dos principais materiais empregados são: CPVC, PPR, PEX ou cobre; e não costuma ser utilizado PVC.

IV - Os materiais mais utilizados são em PVC, alguns providos de desconectares, e suas conexões são predominantemente feitas em ângulos de 45°, por exemplo, por meio de junção 45º e joelho 45°.

V - Os materiais mais utilizados são em PVC, e o escoamento do fluido possui a particularidade de ser predominantemente em fluxo ascendente, quando o tubo está na vertical.

Assinale a alternativa que melhor corresponde aos itens I, II, III, IV e V, respectivamente, relacionados aos sistemas prediais hidráulicos e sanitários usualmente empregados no Brasil:

Nas barragens de terra zoneadas, o filtro subvertical deve ser projetado no pé do talude de montante.

A NBR 10844 – Drenagem Pluvial em Edificações, no item 5, recomenda considerar um Período de Retorno – “T”, para coberturas e/ou terraços de:

Nos últimos anos, algumas regiões do Brasil passaram por um período prolongado de estiagem. Diante de tal situação, a população se deparou com a necessidade de encontrar soluções alternativas para os problemas de abastecimento de água. Dentre elas destaca-se a construção de reservatórios para armazenar a água da chuva e utilizá-la para diversos fins. Essa água pode ser coletada nos telhados das residências. Para se determinar o tamanho do reservatório a ser construído, é necessário considerar as dimensões do telhado e a altura total de precipitação na região.

A Figura 1 apresenta um esquema com as dimensões da área de contribuição do telhado do qual será feita a captação, cujos incrementos, devido à inclinação do telhado, deverão ser calculados de acordo com a equação $A=\left[a+\left(\frac{h}{2}\right)\right].b$, em que a é a projeção horizontal da aresta inclinada do telhado, em m; b é o comprimento do telhado, em m; h é a altura da cumeeira em relação à base do telhado, em m; e A é a área de contribuição total do telhado inclinado apresentado na figura abaixo, em m².

Figura 1 – Área de contribuição do telhado

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICA. ABNT NBR 10 844: instalações prediais de águas pluviais.

Rio de Janeiro: ABNT, 1989 (adaptado).

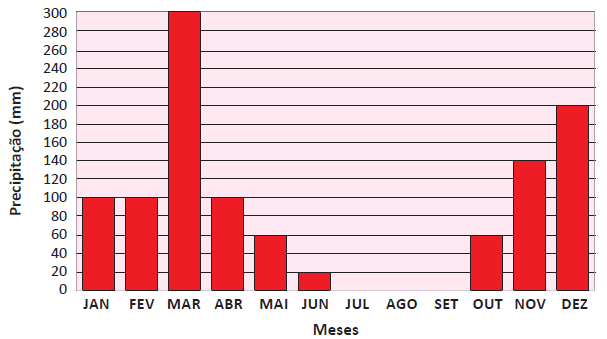

A Figura 2 mostra o hietograma da quantidade média mensal de chuva na região, em milímetros.

Figura 2: Chuva média mensal

Sabendo-se que 1 milímetro de chuva equivale ao acúmulo de 1 litro de água em uma superfície horizontal plana de 1 m², é correto afirmar que o volume do reservatório a ser construído para captar 65% da chuva média acumulada anual é de

A NBR 10844/1989, no item 5, estabelece "condições específicas", relacionadas a "Fatores meteorológicos" (5.1) e dando sequência, no 5.1.1, descreve que "A determinação da intensidade pluviométrica "I", para fins de projeto, deve ser feita a partir da fixação de valores adequados para a Duração de precipitação e o período de retorno. Tomam-se como base dados pluviométricos locais". Em um projeto de Instalações de águas Pluviais, deve-se adotar, conforme a NBR citada neste texto, período de retorno, o qual deve ser fixado segundo a área a ser drenada. Marque a alternativa correta em relação aos valores que devem ser adotados (ano) e suas características, conforme a NBR 10844/1989.

Em relação ao projeto das instalações de drenagem de águas pluviais, de acordo com a NBR 10844:1989, avalie as afirmações a seguir.

I – Devem ser projetadas de modo a recolher e conduzir a vazão de projeto até a caixa de passagem do sistema de coleta de esgoto para encaminhamento correto.

II – Devem resistir às pressões de trabalho, sendo mínima de 10 KPa e máxima de 40 KPa.

III – Devem absorver os esforços provocados pelas variações térmicas a que estão submetidas.

IV – Não devem provocar ruídos excessivos.

V – Devem ser fixadas de maneira a assegurar resistência e durabilidade.

Está correto apenas o que se afirma em

Sobre o uso de calhas em instalações prediais de águas pluviais, conforme NBR 10844:1989, julgue os itens que seguem como verdadeiros (V) ou falsos (F).

( ) As calhas de beiral e platibanda devem, sempre que possível, ser fixadas lateralmente sob a extremidade da cobertura e o mais próximo desta.

( ) A inclinação das calhas de beiral e platibanda deve ser uniforme, com valor mínimo de 0,5%.

( ) As calhas de água-furtada têm inclinação de acordo com o projeto da cobertura.

( ) Quando a saída não estiver colocada em uma das extremidades, a vazão de projeto para o dimensionamento das calhas de beiral ou platibanda deve ser aquela correspondente à maior das áreas de contribuição e multiplicada por um coeficiente de vazão de projeto definido na NBR 10844:1989.

( ) Quando não se pode tolerar nenhum transbordamento ao longo da calha, extravasores podem ser previstos como medida adicional de segurança. Nestes casos, eles devem descarregar em locais adequados.

De acordo com as afirmações, a sequência correta é
