Sobre as condições de contorno e deformação da estrutura...
Ano:
2023
Prova:
FUNDATEC - IFC - Professor - Área: Engenharia Civil - 2023
Para responder às questões 21 a 24, considere a Figura 1, que representa uma viga engastada em balanço com um carregamento distribuído de 0,5 kN/m em todo seu comprimento e um carregamento pontual em sua extremidade (ponto B) de 2 kN.

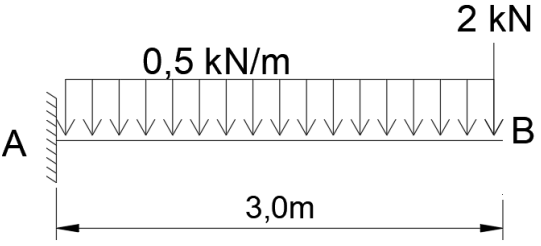

Figura 1 – Representação de uma viga engastada em balanço
Sobre as condições de contorno e deformação da estrutura apresentada na Figura 1, analise as assertivas abaixo:
I. A reação de apoio gerada pela restrição de rotação no apoio A tem sentido anti-horário.
II. A inclinação máxima da curva da linha elástica está localizada no nó A.
III. A deflexão máxima da curva da linha elástica está localizada no nó B.
Quais estão corretas?
