Considere a figura a seguir para responder às Questões 16 e 17. As cotas estão em milímetros e a imagem central representa a vista lateral da ligação de um perfil I pelas mesas. Calcule o valor do coeficiente de redução da área líquida, 𝐶𝑡 = 1 − 𝑒𝑐 ⁄ 𝑙𝑐, da ligação proposta, sabendo que 𝑒𝑐 é a excentricidade da ligação e 𝑙𝑐 é o comprimento efetivo da ligação.

Calcule o valor do coeficiente de redução da área líquida...

Q3100254

Ano: 2023

Banca: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo - IFES

Prova: IFES - IFES - Professor - Área: Engenharia Civil - 2023

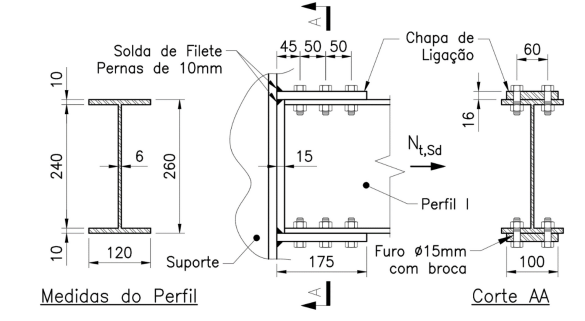

Considere a figura a seguir para responder às Questões 16 e 17. As cotas estão em milímetros e a imagem central representa a vista lateral da ligação de um perfil I pelas mesas.

Imagem associada para resolução da questão

Calcule o valor do coeficiente de redução da área líquida, 𝐶_𝑡 = 1 − 𝑒_𝑐 ⁄ 𝑙_𝑐, da ligação proposta, sabendo que 𝑒_𝑐 é a excentricidade da ligação e 𝑙_𝑐 é o comprimento efetivo da ligação.

0,26

0,64

0,71

0,83

0,92
