Questões de Concurso sobre Análise Estrutural

No contexto básico da análise estrutural, considera-se a determinação nas reações de apoios na forma estática, dos deslocamentos e rotações, e das tensões e deformações. Para tal, algumas hipóteses e simplificações são adotadas, exceto:

Em vigas submetidas simultaneamente à flexão e ao cisalhamento, no regime elástico linear, o ponto ao longo do eixo longitudinal em que ocorre a máxima tensão normal coincide, de modo geral, com o ponto em que se verifica a máxima tensão cisalhante, uma vez que ambas dependem diretamente da intensidade do carregamento aplicado.

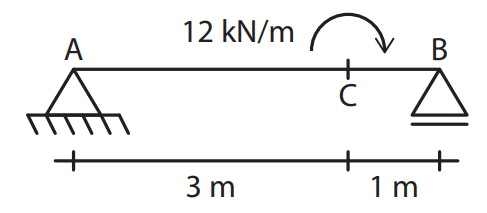

Considerando os princípios de análise estrutural, analise a figura esquemática abaixo.

As reações de apoio verticais para a situação apresentada acima são:

Uma viga bi apoiada de vão de 6m está submetida a uma carga triangular distribuída variando de zero em um apoio até 12 kN/m no outro. Determine a reação vertical no apoio mais carregado.

Analise a figura esquemática abaixo que contém uma carga distribuída e uma carga pontual.

Assinale a alternativa que indica corretamente as reações de apoio verticais para a situação ilustrada.

Durante o acompanhamento da concretagem de uma viga biapoiada, o técnico observa a posição das armaduras longitudinais. O engenheiro explica que elas devem ser dispostas de acordo com o tipo de esforço que a viga sofre.

Em uma viga biapoiada submetida a uma carga vertical uniformemente distribuída, o esforço predominante na região central é de

Considere a treliça da figura, submetida a três cargas concentradas de 12 kN cada uma.

(Arquivo pessoal; imagem usada com autorização)

A barra AB está submetida a uma força axial de

Analise as imagens a seguir:

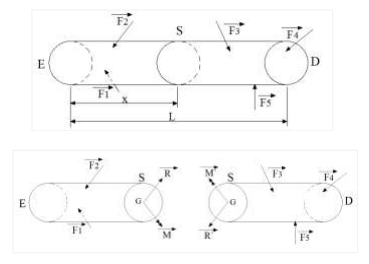

As figuras representam uma barra de comprimento L, de eixo reto e seção (S) constante, em equilíbrio sob a ação de forças externas (cargas e reações) quaisquer. Este método de análise é chamado de Método das Seções. Nesse caso, são esforços internos de “S”, na parte “D”:

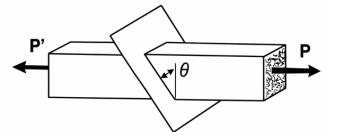

Considere uma barra prismática submetida a esforço axial P, conforme ilustrado a seguir. Analisa-se uma seção plana inclinada de ângulo 𝜽 em relação ao eixo vertical, cuja área é 𝑨_𝜽. Sabendo-se que as tensões médias normal e de cisalhamento podem ser determinadas nessa seção inclinada, é correto afirmar que a tensão média de cisalhamento atinge seu valor máximo quando o ângulo 𝜽 é

Obs.: O ângulo 𝜽 refere-se à inclinação da seção plana 𝑨_𝜽 em relação ao eixo vertical.

A análise estrutural é fundamental para determinar o comportamento de uma estrutura em função de seu carregamento. Entretanto, para a correta determinação das variáveis envolvidas nessa análise, é fundamental a utilização da linguagem matemática precisa, que comunica corretamente a avaliação física do problema. Dessa forma, quando avaliamos o momento de uma força em relação a um ponto O, em uma abordagem vetorial, é CORRETO afirmar que:

Analise as afirmativas abaixo sobre elementos estruturais e seus comportamentos.

1. Vigas são elementos lineares em que a flexão é preponderante.

2. Arcos são elementos lineares curvos em que as forças normais de tração são preponderantes.

3. Pilares são elementos lineares de eixo reto, usualmente dispostos na vertical, em que as forças normais de compressão são preponderantes.

Assinale a alternativa que indica todas as afirmativas corretas.

Dentre outros elementos a serem considerados em um projeto de fundações, está a análise de interação fundação-estrutura. De acordo com a norma de projeto e execução de fundações da ABNT, essa análise deve ser feita em estruturas nas quais a deformabilidade das fundações pode influenciar na distribuição de esforços.

Tal análise é obrigatória nos casos em que a(s)

Na Mecânica das Estruturas, para que sejam resolvidos problemas de equilíbrio, é necessário, primeiramente, que sejam consideradas todas as forças e momentos que atuam na estrutura a ser analisada.

Para atender a essa condição, deve-se desenhar o Diagrama de

Durante a análise estrutural de um eixo de transmissão em uma estação de bombeamento, o engenheiro identificou que o seu eixo está sujeito à torção decorrente da transmissão de torque do motor para a bomba.

Nessa situação hipotética, a máxima tensão cisalhante no referido eixo de transmissão pode ser determinada

Um engenheiro civil está analisando as paredes de um edifício em alvenaria estrutural. Considerando a ABNT NBR 16868-1:2020, sobre a caracterização estrutural das paredes, é correto afirmar:

Um elemento infinitesimal de uma estrutura está submetido a um estado plano de tensões com σ_x = 80 MPa, σ_y = 20 MPa e ᘔ_xy = 40 MPa. Usando o Círculo de Mohr, a tensão de cisalhamento máxima (ᘔ_max) obtida é

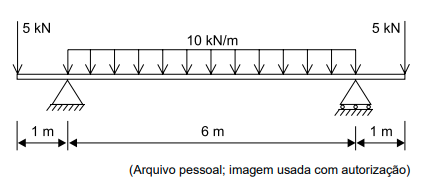

A viga biapoiada da figura está submetida a uma carga uniformemente distribuída de 10 kN/m em todo o seu vão de 6 m entre os apoios, e a uma carga concentrada de 5 kN em cada extremidade dos balanços:

O carregamento aplicado gera o momento fletor máximo que traciona as fibras inferiores da viga de

m uma viga submetida a flexão simples, a máxima tensão normal ocorre no eixo neutro.

Estruturas hiperestáticas podem ser analisadas tanto pelo método dos esforços, baseado no equilíbrio dos nós, como pelo método dos deslocamentos, que utiliza a compatibilidade dos deslocamentos para determinar as redundâncias.

Um engenheiro estrutural do IFMS está dimensionando uma viga T de concreto armado submetida à flexão positiva conforme a NBR 6118:2023. Considerando o comportamento dessa seção transversal, assinale a alternativa correta.
