Q3144832

Ano: 2024

Banca: Fundação Universidade Empresa de Tecnologia e Ciências - FUNDATEC

Prova: FUNDATEC - Prefeitura de Água Santa - Engenheiro Civil - 2024

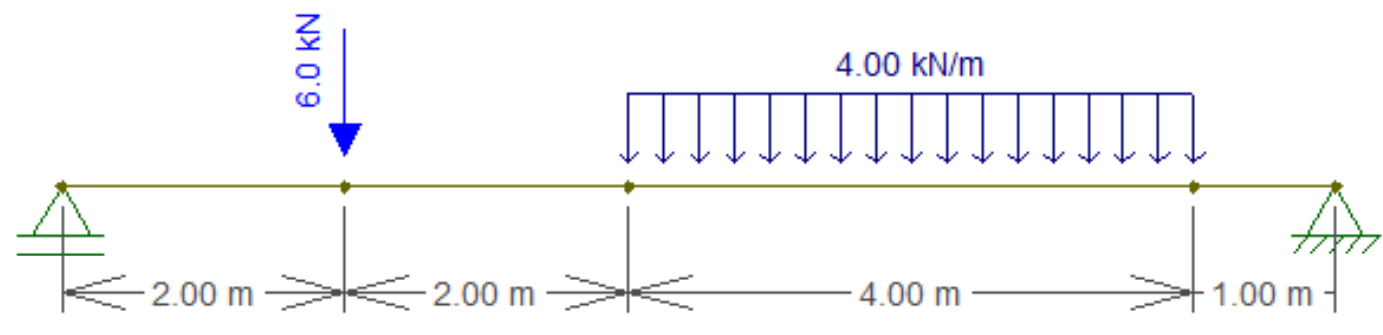

Na Figura 1 ilustrada abaixo, uma viga de 9 m de comprimento é submetida a um carregamento concentrado de 6,0 Kn e um carregamento distribuído de 4,0 Kn/m. Assinale a alternativa que apresenta corretamente os valores das reações de apoio verticais da esquerda e da direita, respectivamente.

Imagem associada para resolução da questão

Figura 1

6 kN – 4 kN.

6 kN – 16 kN.

10 kN – 12 kN.

12 kN – 10 kN.

30 kN – 30 kN.
