Q3254505

Engenharia Civil Resistência dos Materiais e Análise Estrutural

Ano: 2024

Banca: Instituto Access - Instituto de Acesso à Educação, Capacitação Profissional e Desenvolvimento Humano

Prova: Instituto Access - Instituto de Acesso à Educação, Capacitação Profissional e Desenvolvimento Humano - INT - Tecnologista Júnior - Área: Engenharia de Manutenção - 2024

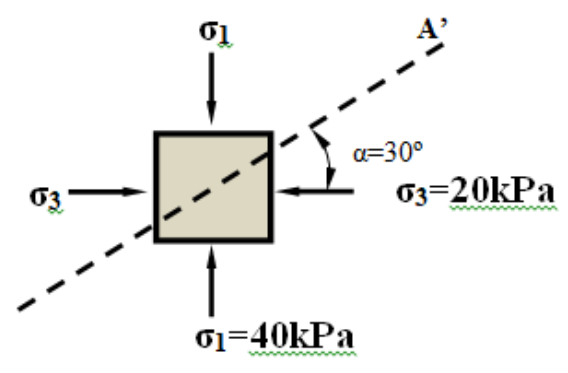

Dado o estado de tensão no ponto P, determine as tensões normais e de cisalhamento no plano AA’, com auxílio do círculo de Mohr, conforme indicado na figura abaixo:

Imagem associada para resolução da questão

As tensões normal e de cisalhamento são, respectivamente,

35 kPa e 8,67 kPa.

20 kPa e 10,0 kPa.

40 kPa e 8,67 kPa.

10 kPa e 5,56 kPa.

38 kPa e 5,67 kPa.
