Em módulo, o esforço cortante máximo ocorre nos apoios e...
1
Q4339527
Teclas de Atalhos
Compartilhar

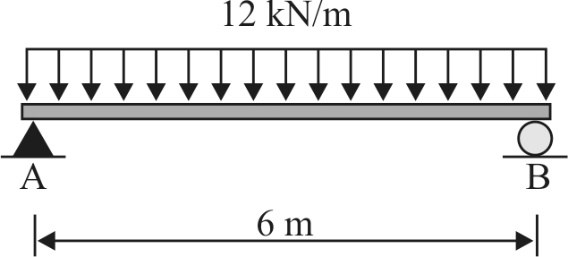

A figura precedente representa, esquematicamente, uma viga que possui seção transversal retangular, com largura b = 20 cm e altura h = 50 cm, e que se comporta no regime elástico linear. Em relação a essa viga e aspectos a ela relacionados, julgue os itens a seguir, desprezando o peso próprio desse elemento estrutural.
Em módulo, o esforço cortante máximo ocorre nos apoios e equivale a 36 kN, enquanto o momento fletor máximo ocorre no meio do vão e equivale a 54 kNm.
