Q4420899

Engenharia Civil NBR 8160 – Sistemas prediais de esgoto sanitário – Projeto e execução

Ano: 2026

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - UDESC - Técnico Universitário de Desenvolvimento - Área: Engenheiro Civil - 2026

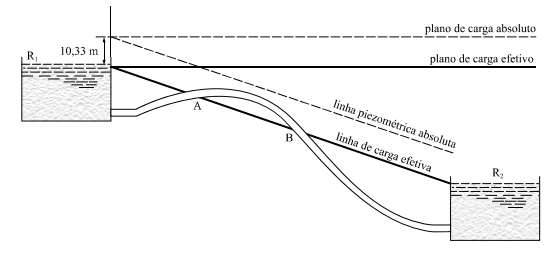

A análise da linha piezométrica constitui etapa indispensável no projeto hidráulico de sistemas de abastecimento de água. Sabendo disso, considere a figura a seguir, em que dois reservatórios de água, mantidos em níveis constantes, estão ligados por uma adutora com funcionamento por gravidade, composta de um único material e com diâmetro fixo.

Imagem associada para resolução da questão

A partir dessas informações e da figura, desprezando as perdas de carga localizadas, julgue os itens a seguir.

Caso parte da tubulação seja assentada acima da linha de carga total efetiva, mas abaixo da linha de carga total absoluta, devem ser instaladas ventosas entre o ponto A e B para promover a extração automática do ar na tubulação.

Certo

Errado
